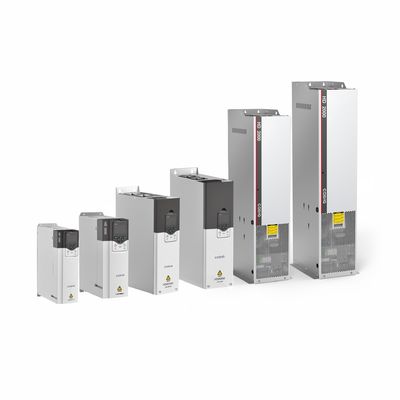

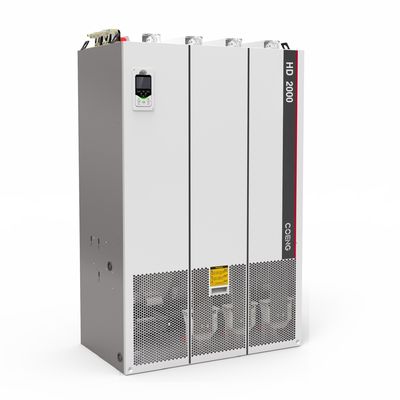

Producenten van aandrijvingen met hoge capaciteit en met variabele frequentie HD2000 Voor veeleisende aandrijvingstoepassingen

  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
Plaats van herkomst Chinees
Merknaam COENG
Certificering CE
Modelnummer HD2000-C-10-2
Min. bestelaantal 1
Verpakking Details Houten doos
Levertijd 7-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Eén- of meerdere aandrijving Flexibel systeem met eenheden/kasten die twee/vier kwadranten ondersteunen Modulair ontwerp Vergemakkelijkt flexibiliteit van de toepassing en uitgebreide systeemintegratie
Rectificatoren Basic/Smart/PWM-rechtlijners voor veelzijdige vermogenskonversie Max. Vermogen per eenheid 1400 kW (luchtgekoeld), 2800 kW (vloeistofgekoeld)
Spanningsniveaus 400V, 690V, 1140V, 1380V Max. Parallelwerkingsvermogen 11200 kW (luchtgekoeld), 22400 kW (vloeistofgekoeld)
Markeren

fabrikanten van aandrijvingen met variabele frequentie

,

Vermogenbeheer Variabele frequentiedruk

,

High-Capacity Variable Frequency Drive (VFD) met een hoge capaciteit
Laat een bericht achter
Productomschrijving
Performance-kenmerken

Betrouwbaar ontwerp


.Hoeveel redundante besturings- en energiesystemen

.Verlengde levensduur van snel slijtage warmteafvoerende onderdelen
.Innovatieve radiator met een hoge thermische capaciteit die bestand is tegen sterke inslagbelastingen.

.Optische glasvezelkabels die worden gebruikt voor besturingssystemen en krageenheden voor interferentiebestendigheid

- Isolatie van warmteafvoerkanalen van interne onderdelen om onderdelen te beschermen en beter aan te passen aan het milieu

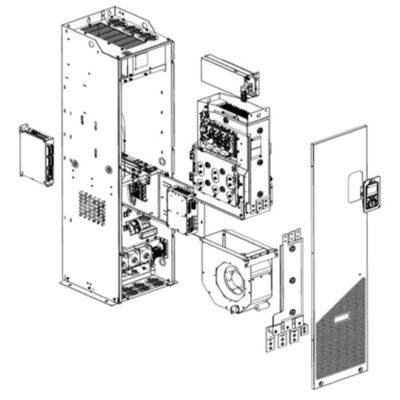

Modulair ontwerp voor eenvoudig onderhoud



Eenvoudig onderhoud zonder speciale gereedschappen

.Alle modules vanaf de voorzijde kunnen worden onderhouden

.Intelligent foutdiagnosesysteem om fouten snel te vinden



Een hoge aanpassingsvermogen



.Een/meerdere aandrijvingen in de vorm van eenheden/kasten met twee/vier kwadranten

.Alomvattende rechtlijners: Basic/Smart/PWM rechtlijners

.Streng netwerk aanpassingsvermogen, ondersteunen netwerk breed bereik van input

.Normale werking onder mechanische omstandigheden van lEC 60721 klasse 3M5

.Precieze mechanische ontwerpen

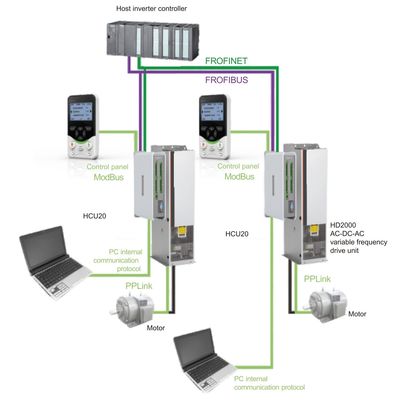

Aanpasbare communicatieprotocollen



Inclusief profibus-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet en deviceNet, enz.

.hopelnsight achtergrond software voor snelle debugging, inclusief batchparameterinstellingen, downloaden van foutgegevens en analyse van golfvormen, hogesnelheidsoscilloscoop en bewerking



Rijke hulpmiddelen voor mens-machine-interactie



.Configureerbaar LCD-toetsenbordpaneel met ondersteuning voor het instellen van parameters en het weergeven van systeeminformatie

Ondersteuning van verbinding met hopelnsight via pc voor intelligente foutregistratie en diagnose



Model HD2000-serie laagspanningstechnische omvormer ((vloeistofgekoeld)
Basic Rectifier Inlaatspanning 4380V 480V,6500V ¥ 690V
Invoerfrequentie (50Hz/60Hz) ± 6%
Uitgangsspanning Inlaatspanning * 1,32 (bij volle belasting)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), gelijkstroomoverbelasting gedurende 5 seconden,werkcyclus van 300 seconden
Operationeel rendement ≥99% Efficiëntie
Beschermingsmaatregelen Beschermingsfuncties: bescherming tegen oververhitting, bescherming tegen zachte start, interlock
bescherming, en meer.
Intelligente rechtgever Inlaatspanning 4Voor de toepassing van dit reglement geldt:6: 500V ~ 690V
Invoerfrequentie 47 ~ 63 Hz
Uitgangsspanning Inlaatspanning * 1.3 (bij volle belasting)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), gelijkstroomoverbelasting gedurende 5 seconden,werkcyclus van 300 seconden
Operationeel rendement ≥98,5% Efficiëntie
Beschermingsfuncties Beschermingsfuncties: oververhitting, overstromingsbescherming, IGBT-pass-through-bescherming en meer
PWM-rectificator Inlaatspanning 4328 V~480 V,6500 V tot 690 V,9Voor de toepassing van deze richtlijn:
Invoerfrequentie 47 ~ 63 Hz
Uitgangsspanning Inlaatspanning * 1,5 (onder nominale omstandigheden)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), gelijkstroomoverbelasting gedurende 5 seconden,werkcyclus van 300 seconden
Operationeel rendement ≥98% Efficiëntie (inclusief LCL-filterunit)
Vermogensfactor Verstelbaar (fabrieksinstelling bij 1)
Beschermingsfuncties Beschermingsfuncties: oververhitting, overstromingsbescherming, overbelastingbescherming, IGBT-pass-through-bescherming en meer.
Inversie Nominale ingangsspanning 4- 40 Vdc ≈ 780 Vdc.650 Vdc 1100 Vdc,9488Vdc 2200Vdc,
A:1488Vdc~2200Vdc
Uitgangsspanning 0 ~ Inlaatspanning van de rectificator
Uitgangsfrequentie 0 ~ 500 Hz
Versnellingsbereik V/F:1:50 OLVC:100 CLVC:1:1000
Snelheidsstabiliteit OLVC:00,2% CLVC:0.01%
Versnellingsschommelingen OLVC:00,2% CLVC:00,1%
Startmoment OLVC:150% ((0,5 Hz) CLVC:200% ((0 Hz)
Regeling van het koppel V/F: Niet-ondersteunde OLVC:ondersteunde CLVC:ondersteund
Koppelnauwkeurigheid OLVC: 5% CLVC: 5%
Torse-responstijd OLVC: 5 ms CLVC: 5 ms
Snelheidsresponstijd Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast:
Dynamisch snelheidsverminderingsequivalent OLVC:00,5%*s CLVC:00,3%*s
Milieuomstandigheden Temperatuur -15°C ~ +40°C Zonder afkoeling geldt afkoeling van +40°C ~ +55°C
Vochtigheid 5% ~ 95% Mon-condensatie
Hoogte ≤ 4000m, de afschrijving geldt van 2000m tot 4000m
Mechanische gegevens Antivibratieprestaties Voldoet aan IEC 60721-3-3:2002
Beschermingsniveau IP00 / IP20 / IP40
Veiligheidsniveau Voldoet aan UL 508C-2004
Koelmethode met een vermogen van niet meer dan 10 kW




Download gedetailleerde specificatie  HD2000-specificatie.pdf


Voordelen van de VFD-omvormer met motor

  • Verslaafd enkel-/meerdere aandrijfsysteem: de HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer biedt de flexibiliteit om te werken als een enkel- of meerdere aandrijving systeem,zodat het zich kan aanpassen aan verschillende toepassingsvereistenHet kan worden geconfigureerd met twee of vier kwadranten, waardoor verbeterde besturingsmogelijkheden worden geboden.



  • Modulair ontwerp voor flexibiliteit in de toepassing: het modulaire ontwerp van de HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer maakt het gemakkelijk aan te passen en te integreren in verschillende systemen.Het maakt naadloze integratie met andere componenten mogelijk, het verbeteren van de prestaties en aanpassingsvermogen van het systeem in het algemeen.



  • De HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer beschikt over een reeks rechtstelleren, waaronder Basic, Smart en PWM-opties.Deze uitgebreide selectie zorgt voor een precieze en efficiënte vermogen omzetting, afgestemd op de specifieke toepassingsbehoeften.



  • Hoog vermogen: met een maximum vermogen van 1400 kW (luchtgekoeld) en 2800 kW (vloeistofgekoeld) kan de HD2000 aan de krachtige energiebehoeften voldoen.betrouwbare prestaties bieden onder moeilijke omstandigheden.



  • Een breed spanningsbereik: de HD2000 ondersteunt meerdere spanningsniveaus, waaronder 400V, 690V, 1140V en 1380V.de toepassing ervan in verschillende sectoren uitbreiden.



  • Scalable Parallel Operation: De HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer maakt parallelle werking mogelijk met een hoog maximum vermogen van 11200kW (luchtgekoeld) en 22400kW (vloeistofgekoeld).Deze schaalbaarheid vergemakkelijkt de synchroniseerde werking van meerdere schijven, waardoor de prestaties en efficiëntie van het systeem worden verbeterd.



  • Motorcompatibiliteit: De HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer is compatibel met verschillende motortypen, waaronder asynchrone inductiemotoren, permanente magneet synchrone motoren,met een vermogen van niet meer dan 50 WDeze brede motorondersteuning zorgt voor compatibiliteit met verschillende motor aangedreven toepassingen.



  • Geavanceerde besturingsmodi: De HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer biedt meerdere besturingsmodi, waaronder V / F, gesloten lus vectorcontrole (CLVC) en open lus vectorcontrole (OLVC).Deze besturingsmogelijkheden bieden precieze motorbesturing en optimalisatie voor verschillende operationele vereisten.



  • Efficiënte koelopties: De HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer is verkrijgbaar in zowel luchtgekoelde (Standard configuratie) als vloeistofgekoelde (L) varianten.Deze flexibiliteit in koelingsmodussen zorgt voor een efficiënte warmteafvoer en een betrouwbare werking in verschillende omgevingen.

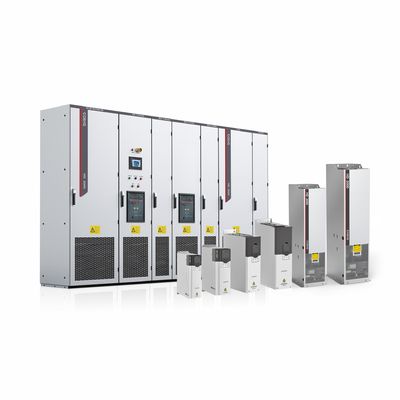

Motor aandrijving VFD-omvormer Typische toepassing

Producenten van aandrijvingen met hoge capaciteit en met variabele frequentie HD2000 Voor veeleisende aandrijvingstoepassingen 0

Producenten van aandrijvingen met hoge capaciteit en met variabele frequentie HD2000 Voor veeleisende aandrijvingstoepassingen 1

Producenten van aandrijvingen met hoge capaciteit en met variabele frequentie HD2000 Voor veeleisende aandrijvingstoepassingen 2
