HD2000-serie luchtgekoelde omvormer voor industriële toepassingen Max. enkelvoudig vermogen 1400kW en 1140V spanningsniveaus

  • HD2000 Series Air-Cooled Inverter for Industrial Applications Max. Single Unit Power 1400kW and 1140V Voltage Levels
  • HD2000 Series Air-Cooled Inverter for Industrial Applications Max. Single Unit Power 1400kW and 1140V Voltage Levels
Plaats van herkomst Chinees
Merknaam COENG
Certificering CE
Modelnummer HD2000-C-10-2
Min. bestelaantal 1
Verpakking Details Houten doos
Levertijd 7-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Eén- of meerdere aandrijving Flexibel systeem met eenheden/kasten die twee/vier kwadranten ondersteunen Modulair ontwerp Vergemakkelijkt flexibiliteit van de toepassing en uitgebreide systeemintegratie
Rectificatoren Basic/Smart/PWM-rechtlijners voor veelzijdige vermogenskonversie Max. Vermogen per eenheid 1400 kW (luchtgekoeld), 2800 kW (vloeistofgekoeld)
Spanningsniveaus 400V, 690V, 1140V, 1380V Max. Parallelwerkingsvermogen 11200 kW (luchtgekoeld), 22400 kW (vloeistofgekoeld)
Markeren

1400 kW luchtgekoelde omvormer

,

Industriële toepassingen luchtgekoelde omvormer

,

1140 V luchtgekoelde omvormer
Laat een bericht achter
Productomschrijving
Performance-kenmerken

Betrouwbaar ontwerp


.Hoeveel redundante besturings- en energiesystemen

.Verlengde levensduur van snel slijtage warmteafvoerende onderdelen
.Innovatieve radiator met een hoge thermische capaciteit die bestand is tegen sterke inslagbelastingen.

.Optische glasvezelkabels die worden gebruikt voor besturingssystemen en krageenheden voor interferentiebestendigheid

- Isolatie van warmteafvoerkanalen van interne onderdelen om onderdelen te beschermen en beter aan te passen aan het milieu



Modulair ontwerp voor eenvoudig onderhoud



Eenvoudig onderhoud zonder speciale gereedschappen

.Alle modules vanaf de voorzijde kunnen worden onderhouden

.Intelligent foutdiagnosesysteem om fouten snel te vinden



Een hoge aanpassingsvermogen



.Een/meerdere aandrijvingen in de vorm van eenheden/kasten met twee/vier kwadranten

.Alomvattende rechtlijners: Basic/Smart/PWM rechtlijners

.Streng netwerk aanpassingsvermogen, ondersteunen netwerk breed bereik van input

.Normale werking onder mechanische omstandigheden van lEC 60721 klasse 3M5

.Precieze mechanische ontwerpen



Aanpasbare communicatieprotocollen



Inclusief profibus-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet en deviceNet, enz.

.hopelnsight achtergrond software voor snelle debugging, inclusief batchparameterinstellingen, downloaden van foutgegevens en analyse van golfvormen, hogesnelheidsoscilloscoop en bewerking



Rijke hulpmiddelen voor mens-machine-interactie



.Configureerbaar LCD-toetsenbordpaneel met ondersteuning voor het instellen van parameters en het weergeven van systeeminformatie

Ondersteuning van verbinding met hopelnsight via pc voor intelligente foutregistratie en diagnose



Model HD2000-serie laagspanningstechnische omvormer ((vloeistofgekoeld)
Basic Rectifier Inlaatspanning 4380V 480V,6500V ¥ 690V
Invoerfrequentie (50Hz/60Hz) ± 6%
Uitgangsspanning Inlaatspanning * 1,32 (bij volle belasting)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), gelijkstroomoverbelasting gedurende 5 seconden,werkcyclus van 300 seconden
Operationeel rendement ≥99% Efficiëntie
Beschermingsmaatregelen Beschermingsfuncties: bescherming tegen oververhitting, bescherming tegen zachte start, interlock
bescherming, en meer.
Intelligente rechtgever Inlaatspanning 4Voor de toepassing van dit reglement geldt:6: 500V ~ 690V
Invoerfrequentie 47 ~ 63 Hz
Uitgangsspanning Inlaatspanning * 1.3 (bij volle belasting)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), gelijkstroomoverbelasting gedurende 5 seconden,werkcyclus van 300 seconden
Operationeel rendement ≥98,5% Efficiëntie
Beschermingsfuncties Beschermingsfuncties: oververhitting, overstromingsbescherming, IGBT-pass-through-bescherming en meer
PWM-rectificator Inlaatspanning 4328 V~480 V,6500 V tot 690 V,9Voor de toepassing van deze richtlijn:
Invoerfrequentie 47 ~ 63 Hz
Uitgangsspanning Inlaatspanning * 1,5 (onder nominale omstandigheden)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), gelijkstroomoverbelasting gedurende 5 seconden,werkcyclus van 300 seconden
Operationeel rendement ≥98% Efficiëntie (inclusief LCL-filterunit)
Vermogensfactor Verstelbaar (fabrieksinstelling bij 1)
Beschermingsfuncties Beschermingsfuncties: oververhitting, overstromingsbescherming, overbelastingbescherming, IGBT-pass-through-bescherming en meer.
Inversie Nominale ingangsspanning 4- 40 Vdc ≈ 780 Vdc.650 Vdc 1100 Vdc,9488Vdc 2200Vdc,
A:1488Vdc~2200Vdc
Uitgangsspanning 0 ~ Inlaatspanning van de rectificator
Uitgangsfrequentie 0 ~ 500 Hz
Versnellingsbereik V/F:1:50 OLVC:100 CLVC:1:1000
Snelheidsstabiliteit OLVC:00,2% CLVC:0.01%
Versnellingsschommelingen OLVC:00,2% CLVC:00,1%
Startmoment OLVC:150% ((0,5 Hz) CLVC:200% ((0 Hz)
Regeling van het koppel V/F: Niet-ondersteunde OLVC:ondersteunde CLVC:ondersteund
Koppelnauwkeurigheid OLVC: 5% CLVC: 5%
Torse-responstijd OLVC: 5 ms CLVC: 5 ms
Snelheidsresponstijd Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast:
Dynamisch snelheidsverminderingsequivalent OLVC:00,5%*s CLVC:00,3%*s
Milieuomstandigheden Temperatuur -15°C ~ +40°C Zonder afkoeling geldt afkoeling van +40°C ~ +55°C
Vochtigheid 5% ~ 95% Mon-condensatie
Hoogte ≤ 4000m, de afschrijving geldt van 2000m tot 4000m
Mechanische gegevens Antivibratieprestaties Voldoet aan IEC 60721-3-3:2002
Beschermingsniveau IP00 / IP20 / IP40
Veiligheidsniveau Voldoet aan UL 508C-2004
Koelmethode met een vermogen van niet meer dan 10 kW

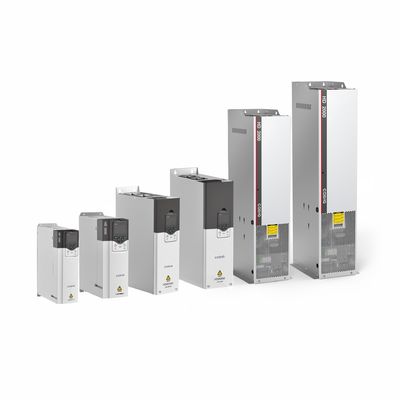

HD2000-serie luchtgekoelde omvormer voor industriële toepassingen Max. enkelvoudig vermogen 1400kW en 1140V spanningsniveaus 0

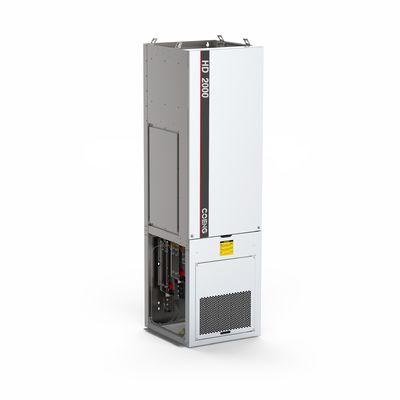

HD2000-serie luchtgekoelde omvormer voor industriële toepassingen Max. enkelvoudig vermogen 1400kW en 1140V spanningsniveaus 1

HD2000-serie luchtgekoelde omvormer voor industriële toepassingen Max. enkelvoudig vermogen 1400kW en 1140V spanningsniveaus 2
