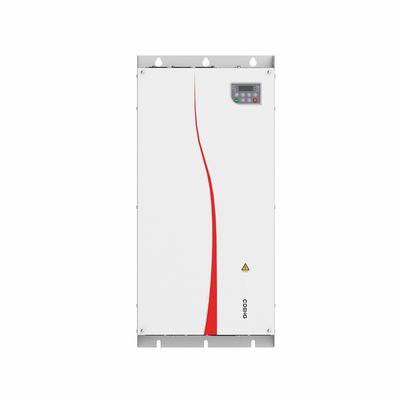

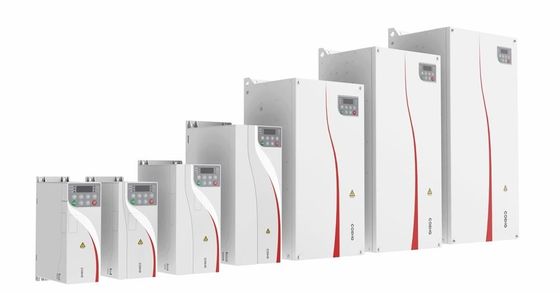

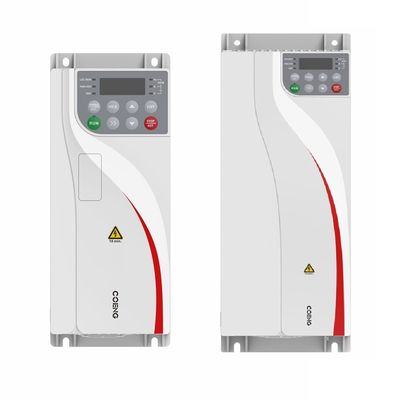

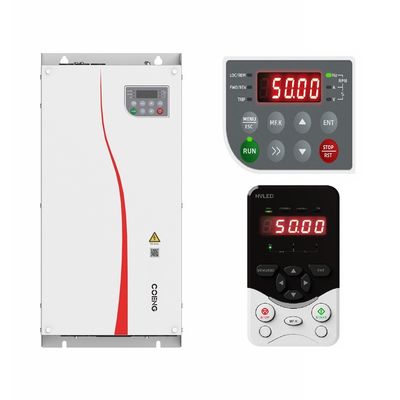

HV510 380V 480V Frequency Drive Inverter Ingebouwd C3-filter Geavanceerde besturingstechnologie
| Plaats van herkomst | Chinees |
|---|---|
| Merknaam | COENG |
| Certificering | EC |
| Modelnummer | HV510 |
| Min. bestelaantal | 1 |
| Verpakking Details | Karton, Triplexgeval |
| Levertijd | 10-30working dagen |
| Betalingscondities | L/C, T/T, Western Union |
| Levering vermogen | 20000/set |
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Inlaatspanning | 380V (-15%) - 480V (+10%), driefasig | Inlaatvermogenfrequentie | (50Hz/60Hz) ± 5% |
|---|---|---|---|
| Onbalans van de ingangsspanning | ≤3% | Uitgangsspanning | 0V-invoerspanning |
| Uitgangsfrequentie | 0 Hz-1500 Hz | Beschermingscategorie | IP20 |
| Koelmethode | Luchtkoeling | Vochtigheid | 15%-95%, geen condensatie |
| Markeren | 480v frequentiedruk-omvormer,HV510 Frequentiedrive-omvormer,C3-filter Frequentiedrive-omvormer |
||
Productomschrijving
HV510-omvormer: functies en voordelen
De HV510-omvormer is een hoogwaardige omvormer die is ontworpen voor verschillende toepassingen, met name in zonne-energiesystemen.
Belangrijkste functies
-
Hoog efficiënte omzetting:
- De HV510-omvormer zet DC (directe stroom) van zonnepanelen om in wisselstroom (wisselstroom) met een hoge efficiëntie, meestal hoger dan 95%.
-
Netwerkgebonden operatie:
- Het is ontworpen voor netgebonden toepassingen, waardoor overtollige opgewekte energie terug in het net kan worden gevoerd, wat kan leiden tot financiële voordelen door middel van netto-meting.
-
Geavanceerde MPPT-technologie:
- De omvormer is voorzien van Maximum Power Point Tracking (MPPT), waardoor de energieuitgang van zonnepanelen wordt geoptimaliseerd door het elektrische werkpunt van de modules aan te passen.
-
Monitoring en communicatie:
- De HV510 is uitgerust met monitoringsmogelijkheden en stelt gebruikers in staat om prestatiemetingen in realtime te volgen via een mobiele app of webinterface, waardoor efficiënt energiebeheer wordt vergemakkelijkt.
-
Gebruikersvriendelijke interface:
- De omvormer bevat doorgaans een intuïtieve interface voor een gemakkelijke installatie en bediening, waardoor hij toegankelijk is voor zowel installateurs als eindgebruikers.
-
Meerdere invoerkanalen:
- Het ondersteunt meerdere invoerkanalen, waardoor flexibele configuraties mogelijk zijn en verschillende zonnepanelen kunnen worden aangesloten.
Voordelen
-
Kosteneffectief:
- Door de energieproductie te maximaliseren en het inzetten van het elektriciteitsnet mogelijk te maken, helpt de HV510 de elektriciteitskosten te verlagen en kan het een snel rendement op de investering opleveren.
-
Robuust ontwerp:
- De HV510 is ontworpen om te kunnen weerstaan aan harde omgevingsomstandigheden en is vaak ontworpen met verbeterde duurzaamheid en beschermingsfuncties, zoals IP65 of hogere beoordelingen voor stof- en waterbestendigheid.
-
Scalabiliteit:
- De omvormer kan gemakkelijk worden geïntegreerd in grotere zonne-energiesystemen, waardoor hij geschikt is voor residentiële, commerciële en industriële toepassingen.
-
Verbeterde veiligheidskenmerken:
- De integratie van veiligheidsmechanismen, zoals bescherming tegen inslag en overspanningsbescherming, zorgt voor een veilige werking en naleving van de lokale voorschriften.
-
Ondersteuning van energieopslagsystemen:
- Sommige modellen kunnen compatibiliteit bieden met oplossingen voor energieopslag, waardoor gebruikers overtollige energie kunnen opslaan voor gebruik tijdens piektijdstippen of onderbrekingen.
-
Duurzaamheid:
- Door het gebruik van hernieuwbare energie te vergemakkelijken, draagt de HV510 bij tot het verminderen van de koolstofvoetafdruk en het bevorderen van duurzaamheid.
Conclusies
De HV510-omvormer onderscheidt zich door zijn hoge efficiëntie, geavanceerde functies en robuuste ontwerp, waardoor het een uitstekende keuze is voor verschillende zonne-energietoepassingen.Het vermogen om de energieproductie te optimaliseren en tegelijkertijd gebruiksvriendelijke bewakingsopties te bieden, maakt het een waardevol onderdeel van hernieuwbare energiesystemen.
Technische specificatie van de vectoromvormer met variabele frequentiedruk
|
Technische specificatie |
||
|
Kracht |
Inlaatspanning (Uin) |
380V (-15%) - 480V (+10%), driefasig |
|
Inlaatvermogen |
(50Hz/60Hz) ± 5% |
|
|
Inlaatspanning |
≤ 3% |
|
|
Uitgangsspanning |
0V-invoerspanning |
|
|
Uitgangsfrequentie |
0 Hz-1500 Hz |
|
|
Controle |
Motortype |
Asynchrone motor/permanente magneet synchrone motor |
|
Besturingsmodus |
V/F, OLVC (open loop vector control), CLVC (gesloten loop vector control) |
|
|
Versnellingsbereik |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
Startmoment |
VF: 100% (0,5Hz); OLVC: 150% (0,5Hz); CLVC: 200% (0Hz) |
|
|
Torknauwkeurigheid |
≤ ± 5%, in vectorcontrolemodus |
|
|
Koppelpulsatie |
≤ ± 5%, in vectorcontrolemodus |
|
|
Snelheidsstabiliteit |
OLVC: 0,2%; CLVC: 0,1% |
|
|
Torkrespons |
≤ 5 ms, in vectorcontrolemodus |
|
|
Versnelling/decel |
0.0s ¥3200.0s; 0.0min ¥3200.0min |
|
|
Verhoging van het koppel |
00,0% tot 30,0% |
|
|
Overbelastingcapaciteit |
G-model: 150% 1min/5min, 180% 3s/5min |
|
|
V/F-curve |
Rechte lijntype, meerpunttype, V/F halfscheiding, V/F volledige scheiding |
|
|
Invoerfrequentie-resolutie |
Digitale instelling: 0,01 Hz; analoge instelling: 0,01 Hz |
|
|
Hoofd |
Versnelling/vertragingskurven |
Rechte lijn, S-curve |
|
Eenvoudige PLC, versnellingsreferentie |
16 versnellingssegmenten ondersteund door besturingsterminals |
|
|
Automatische spanningsregeling (AVR) |
Automatisch houdt de uitgangsspanning constant wanneer de netspanning binnen een bepaald bereik varieert |
|
|
Vaste lengtecontrole |
Vaste lengtecontrole |
|
|
Ingebouwde PID |
Makkelijk een gesloten besturingssysteem |
|
|
Multi-motor overstap |
Met 2 sets motorparameters kan de schakeling tussen 2 motoren worden gerealiseerd |
|
|
Virtuele IO |
Met 8 sets virtuele DI/DO kan eenvoudige logische besturing worden gerealiseerd |
|
|
Overspanning/overstroom stallingscontrole |
De stroom en de spanning kunnen tijdens de werking automatisch worden beperkt om frequente reizen als gevolg van overstromingen en overspanningen te voorkomen |
|
|
Herstart na stroomstoring |
De omvormer kan automatisch werken bij het weer inschakelen na een stroomstoring |
|
|
Beperking van snelle stroom |
Vaak voorkomen van overstromingsfouten |
|
|
Invoer en |
Frequentie-referentiemodus |
Keypad, terminal UP/DOWN, multi-referentie, pulsreferentie, communicatie |
|
Analoog-invoerterminals |
AI1, AI2: 0V-10V/0 (4) mA-20mA |
|
|
Digitale invoerterminals |
DI1-DI5, 5 programmeerbare digitale invoerterminals met opto-isolatie, compatibel met zowel zink- als broninvoer. |
|
|
Digitale uitgangsterminals |
Open-collector-uitgang; uitgangsspanningsbereik: 0V-24V; stroombelasting: 50mA. |
|
|
Analoog-uitgangsterminals |
1 kanaal 0V-10V/0(4) mA-20mA |
|
|
Relais-uitgang |
1-kanaal contactvorm C, NO+NC |
|
|
Correspondeer |
Communicatieprotocol |
Modbus RTU (standaardconfiguratie); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (optioneel) |
|
Gebruik |
Hoogte |
≤ 1000 m: geen afkoeling nodig; 1000-3000 m: met een toename van de huidige afkoeling met 1% per 100 m |
|
Omgevingstemperatuur |
-25°C-+40°C (afkoeling is toegestaan tussen 40°C en 55°C) |
|
|
Vochtigheid |
15%-95%, geen condensatie |
|
|
Vibratie |
3M3, IEC60721-3-3 |
|
|
Bergingstemperatuur |
-40°C-+70°C |
|
|
Plaats van werkzaamheden |
Binnen zonder direct zonlicht, ontvlambare en corrosieve gassen, vloeistoffen en geleidende deeltjes, enz. |
|
|
Optioneel accessoire |
Encoderkaart, communicatie-uitbreidingskaart, IO-uitbreidingskaart |
|
|
Bescherming |
Bescherming tegen kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies, overtemperatuur, externe storingen, enz. |
|
|
Installatiemethode |
met een gewicht van niet meer dan 10 kg |
|
|
Beschermingscategorie |
IP20 |
|
|
Koelmethode |
Luchtkoeling |
|
