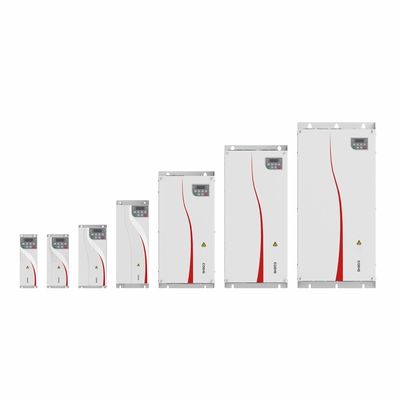

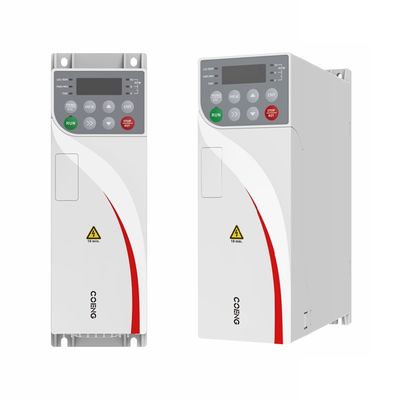

HV510 380-480V 3-fase VFD voor asynchrone/PMSM-motoren VFD met ondersteuning voor 16-segment PLC multi-speed bediening

Technische Specificatie

Vermogen
ingang/uitgang

Ingangsspanning (Uin)

380V (-15%) - 480V (+10%), driefasig

Ingangsvermogen
frequentie

(50Hz/60Hz)±5%

Ingangsspanning
onbalans

≤3%

Uitgangsspanning

0V-ingangsspanning

Uitgangsfrequentie

0Hz-1500Hz

Besturing
Prestaties

Motortype

Asynchrone motor/permanente magneet synchrone motor

Besturingsmodus

V/F, OLVC (open loop vector control), CLVC (closed loop vector control)

Snelheidsbereik

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Startkoppel

VF: 100% (0.5Hz); OLVC: 150% (0.5Hz); CLVC: 200% (0Hz)

Koppelprecisie

≤±5%, in vectorbesturingsmodus

Koppelpulsatie

≤±5%, in vectorbesturingsmodus

Snelheidsstabiliteit

OLVC: 0.2%; CLVC: 0.1%

Koppelrespons

≤ 5ms, in vectorbesturingsmodus

Acceleratie/deceler
atietijd

0.0s～3200.0s; 0.0min～3200.0min

Koppelboost

0.0%-30.0%

Overbelastingscapaciteit

G-model: 150% 1min/5min, 180% 3s/5min
P-model: 110% 1min/5min, 150% 3s/5min

V/F-curve

Rechte lijn, multi-point type, V/F half-scheidingsmodus, V/F volledige scheidingsmodus

Ingangsfrequentie resolutie

Digitaal instellen: 0.01Hz; analoog instellen: 0.01Hz

Belangrijkste
functies

Acceleratie/deceleratiecurves

Rechte lijn, S-curve

Eenvoudige PLC, multi-snelheidsreferentie

16 snelheidssegmenten ondersteund via besturingsterminals

Automatische spanningsregeling (AVR)

Houdt automatisch de uitgangsspanning constant wanneer de netspanning binnen een bepaald bereik varieert

Vaste lengte besturing

Vaste lengte besturing

Ingebouwde PID

Vormt gemakkelijk een gesloten-lus besturingssysteem

Multi-motor omschakeling

Met 2 sets motorparameters kan de omschakeling tussen 2 motoren worden gerealiseerd

Virtuele IO

Met 8 sets virtuele DI/DO kan eenvoudige logische besturing worden gerealiseerd

Overspanning/overstroom stall besturing

De stroom en spanning kunnen tijdens de werking automatisch worden begrensd om frequente trips als gevolg van overstroom en overspanning te voorkomen

Herstart na stroomuitval

De omvormer kan automatisch werken bij het opnieuw inschakelen na een stroomuitval

Snelle stroombegrenzing

Frequente overstroomfouten kunnen worden voorkomen

Ingangs- en
uitgangs
functies

Frequentie referentiemodus

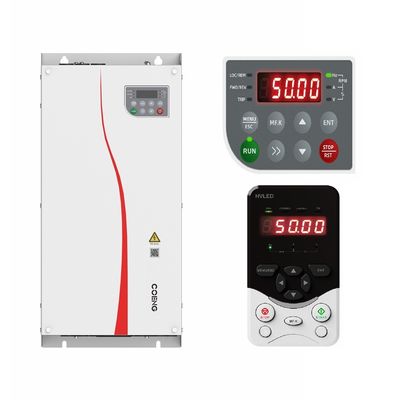

Toetsenbord, terminal OMHOOG/OMLAAG, multi-referentie, pulsreferentie, communicatie

Analoge ingangsterminals

AI1, AI2: 0V-10V/0 (4)mA-20mA

Digitale ingangsterminals

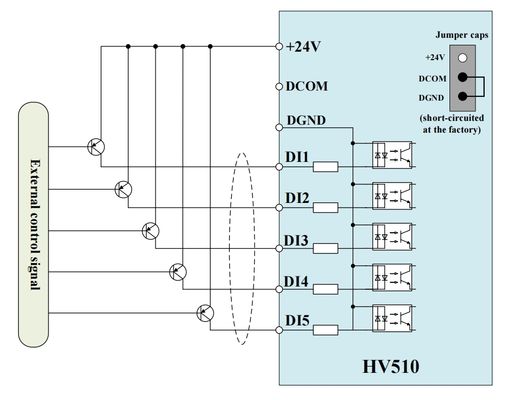

DI1-DI5, 5 programmeerbare digitale ingangsterminals met opto-isolatie, compatibel met zowel sinking/sourcing ingangen.
DI5 ondersteunt snelle puls ingang met een maximale ingangsfrequentie van 100kHz

Digitale uitgangsterminals

Open-collector uitgang; uitgangsspanningsbereik: 0V-24V; stroombelastingscapaciteit: 50mA.
DO1 ondersteunt snelle puls uitgang met een maximale uitgangsfrequentie van 100kHz.

Analoge uitgangsterminals

1-kanaals 0V-10V/0(4)mA-20mA

Relaisuitgang

1-kanaals Form C contact, NO+NC

Overeenstem
ming

Communicatieprotocol

Modbus RTU (standaard configuratie); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (optionele configuratie)

Gebruik

Hoogte

≤1000m: geen derating nodig; 1000-3000m: met stroom derating met 1% per 100m verhoogd

Omgevingstemperatuur

-25°C-+40°C (derating is toegestaan binnen 40°C-55°C)

Vochtigheid

15%-95%, geen condensatie

Trilling

3M3, IEC60721-3-3

Opslagtemperatuur

−40°C-+70°C

Bedrijfsplaats

Binnen zonder direct zonlicht, ontvlambare en corrosieve gassen, vloeistoffen en geleidende deeltjes, enz.

Optionele accessoires

Encoderkaart, communicatie-uitbreidingskaart, IO-uitbreidingskaart

Beschermingen

Bescherming tegen kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies, overtemperatuur, externe fouten, enz.

Installatiemethode

Geïnstalleerd in een kast

Beschermingsgraad

IP20

Koelmethode

Luchtkoeling
