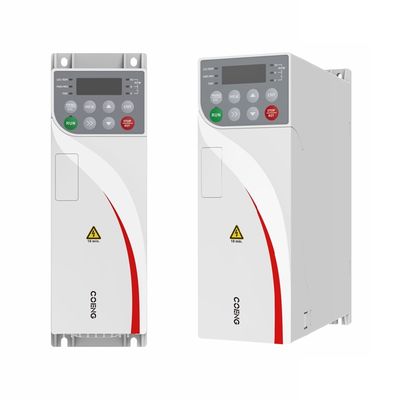

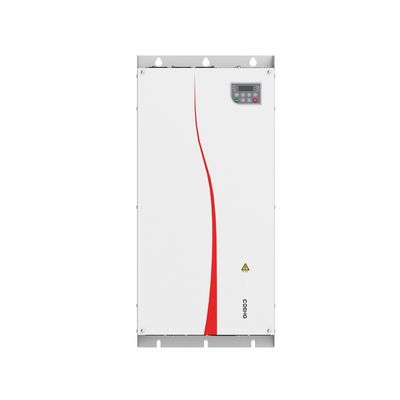

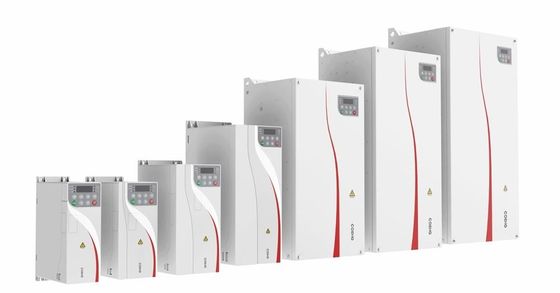

Driedimensionale HV510 380V 480V-omvormer met ≤ 3% inlaatspanningsongebalantie

  • Three-Phase HV510 380V 480V Inverter with ≤3% Input Voltage Imbalance
  • Three-Phase HV510 380V 480V Inverter with ≤3% Input Voltage Imbalance
  • Three-Phase HV510 380V 480V Inverter with ≤3% Input Voltage Imbalance
  • Three-Phase HV510 380V 480V Inverter with ≤3% Input Voltage Imbalance
  • Three-Phase HV510 380V 480V Inverter with ≤3% Input Voltage Imbalance
Plaats van herkomst Chinees
Merknaam COENG
Certificering EC
Modelnummer HV510
Min. bestelaantal 1
Verpakking Details Karton, Triplexgeval
Levertijd 10-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000/set

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Inlaatspanning 380V (-15%) - 480V (+10%), driefasig Inlaatvermogenfrequentie (50Hz/60Hz) ± 5%
Onbalans van de ingangsspanning ≤3% Uitgangsspanning 0V-invoerspanning
Uitgangsfrequentie 0 Hz-1500 Hz Beschermingscategorie IP20
Koelmethode Luchtkoeling Vochtigheid 15%-95%, geen condensatie
Markeren

480 V driefasige omvormer

,

380 V driefasige omvormer

,

Driedimensionale omvormer
Laat een bericht achter
Productomschrijving

UitvoeringsvermogenKARACTERISTISTE



Hoge veiligheid en betrouwbaarheid



• Innovatief ontwerp van onafhankelijke luchtleidingen
• Efficiënt en nauwkeurig ontwerp van thermische simulaties
• Strenge temperatuurstijgingstests en verouderingstests voor de lading
• Automatisch sproeiproces met conform coating
• Alomvattende beschermingsfuncties



Een hoge aanpassingsvermogen



• Ontwerp voor de aanpassing van breednet
• Ingebouwd C3-filter
• Ontwerp van de EMC-grondverbinding
• Geconfigureerd met een ingebouwde reminstallatie
• Compact ontwerp



Geavanceerde besturingstechnologie



• V/F, OLVC (openloopvectorcontrole), CLVC (geslotenloopvectorcontrole)
• Ondersteunt zowel asynchrone als synchrone motoren
• Ondersteunt snelheids- en koppelregeling van motoren
• Ondersteunt schakelen tussen twee groepen motorparameters



Uitstekende prestaties



• Precieze automatische afstemmingsmogelijkheid van motorparameters
• Ondersteunt gelijkstroomremmen en dynamisch remmen
• Zware belastingen: 150% voor 60's,Lichte belastingen: 110% voor 60's
• Ondersteunt belangrijke communicatieprotocollen, waaronder Profibus-DP, Profinet IO,etc.

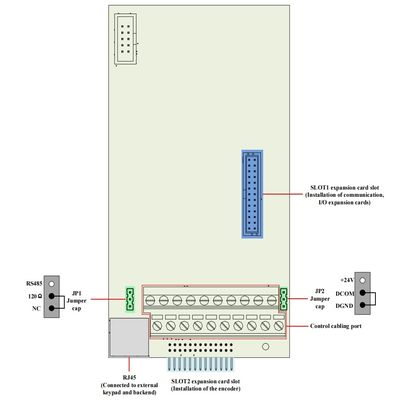

• Gediversifieerde uitbreidingsfuncties, ondersteunt I/O-terminalkaart, communicatie-kaart, enz.



Speciale toepassingsfuncties



• Uitgangsfrequentie tot 1500 Hz
• Meester-slaaf controle functie
• Herstart bij stroomstoring
• Functie van positievergrendeling
• Schommelfunctie
• Encoder met redundantiefunctie



Autonome snelle debugging



• Vinnige achtergronddebug software
• Ondersteuning van gebeurtenisopname met omvormers en 12 kanaals oscilloscoopgolfvormopname
• Ondersteuning van Parameter-editing, statusmonitoring, foutgegevens en download van golfvormen



Posten Beschrijving en technische gegevens
Inlaatspanning 380V (-15%) 480V (+10%)/drie fasen
Frequentie van de ingangsvoeding (50 Hz/60 Hz) ± 5%
Onbalans van de ingangsspanning ≤ 3%
Uitgangsspanning 0 V aan ingangsspanning
Uitgangsfrequentie 0 Hz ∼ 1500 Hz
Motortype Asynchrone motor, synchrone motor met permanente magneet
Besturingsmodus V/F, OLVC (openloopvectorbesturing), CLVC (geslotenloopvectorbesturing)
Versnellingsbereik 1Voor de toepassing van deze richtlijn wordt de volgende bepaling toegepast:
Startmoment VF: 100% (0,5Hz); OLVC: 150% (0,25Hz); CLVC: 200% (0Hz)
Torknauwkeurigheid ±5% (OLVC, boven 5Hz), ±3% (CLVC)
Torcegevorming ≤ ± 5% onder vectorcontrole
Snelheidsstabilisatieprecisie OLVC: 0,2%; CLVC: 0,01%
Torkrespons ≤ 5 ms onder vectorcontrole
Versnellings- en vertragingstijd 0.0s ¥3200.0s; 0.0min ¥3200.0 min
Verhoging van het koppel 00,0% 30,0%
Overbelastingcapaciteit Zware belasting: 150% voor 1 min/5 min, 200% voor 3 s/5 min
Lichte belasting: 110% voor 1min/5min, 150% voor 10 s/5min
V/F-curves Rechte lijntype, meerpunttype, V/F halfscheiding,V/F volledige scheiding
Invoerfrequentieoplossing Digitale instelling: 0,01 Hz; analoge instelling: maximale frequentie × 0,025%
Versnellings- en vertragingskurven Reacties van versnelling en vertraging in rechte lijn en S-curve met vier soorten versnelling en vertraging en één type noodstopvertraging
Jogging control In sommige toepassingen kan de omvormer kort op lage snelheid draaien om de conditie van de apparatuur te testen
Regeling van het koppel Torkregeling ondersteund tijdens vectorregeling
Eenvoudige PLC en multi-segment snelheid 16 snelheidssegmenten via besturingsterminals
Ingebouwde PID Eenvoudige implementatie van gesloten procesbesturingssystemen
Virtuele IO 8 groepen virtuele VDI/VDO, 3 groepen AI als DI, waardoor eenvoudige logische besturing mogelijk is
Overspannings- en overstromingscontrole Automatische beperking van stroom en spanning tijdens de werking om frequente trippen als gevolg van overstroom of overspanning te voorkomen
Gelijkstroomremmen Start en stop gelijkstroomremmen gelijkstroomremmen
Pre-opwinding Wanneer de omvormer start, pre-excitation van de motor vestigt een magnetisch veld in de motor die effectief kan verbeteren van de koppel kenmerken van de motor tijdens het opstarten
Overmatige opwinding Dit kan de toename van de busspanning tijdens het vertragen effectief remmen om frequente overspanningswaarschuwingen te voorkomen en een snelle stop bij stroomstoring mogelijk te maken
Snelheidsopsporing Snelheidsopsporing wordt ondersteund voor zowel asynchrone als synchrone motoren en voor zowel vectorregeling als V/F-regeling
Beschermingsfuncties Overspanningsonderdrukking, onderspanningsonderdrukking, V/F-overstromingsonderdrukking, kortsluiting op de grond, faseverlies, detectie van buitensporige snelheidsdeviatie, overspanning, overspanning, onderspanning, overbelasting,oververhitting, opstarten, busonderspanning, busoverspanning, enz.
