Basic Rectifier Type Cooling Method Motor Drive VFD Inverter voor complexe aandrijfscenario's

  • Basic Rectifier Type Cooling Method Motor Drive VFD Inverter for Complex Drive Scenarios
  • Basic Rectifier Type Cooling Method Motor Drive VFD Inverter for Complex Drive Scenarios
  • Basic Rectifier Type Cooling Method Motor Drive VFD Inverter for Complex Drive Scenarios
  • Basic Rectifier Type Cooling Method Motor Drive VFD Inverter for Complex Drive Scenarios
  • Basic Rectifier Type Cooling Method Motor Drive VFD Inverter for Complex Drive Scenarios
Plaats van herkomst China
Merknaam COENG
Certificering CE
Modelnummer HD2000-C-10-1
Min. bestelaantal 1
Verpakking Details Houten doos
Levertijd 7-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Temperatuur -15°C~+40°C zonder afkoeling, +40°C~+55°C afkoeling geldt Vochtigheid 5% tot 95% Mon-condensatie
Hoogte 4000 m, de verlaging geldt van 2000 m tot 4000 m Anti-vibration prestaties Voldoet aan IEC 60721-3-3:2002
Beschermingsniveau IP00/ IP20/ IP40 Veiligheidsniveau Voldoet aan UL SOSC-2004
Koelmethode Basis type rechtgever
Markeren

VFD-omvormer

,

Complexe aandrijfscenario's VFD-omvormer

,

Motor aandrijving VFD-omvormer
Laat een bericht achter
Productomschrijving
AC-DC-AC Single-drive 5,5-600kW VFD Common DC BUS Multi-drive Motor Variable Frequency Drive

Beschrijving van de variabele frequentiedruk

De HD2000 VFD-omvormer is een zeer geavanceerd enkel-/meerdere aandrijving systeem ontworpen voor technische toepassingen.die het in staat stelt een breed scala aan complexe aandrijfscenario's effectief te verwerken.



Met zijn modulaire hardwarearchitectuur biedt de HD2000 flexibiliteit bij het configureren van aandrijfsystemen volgens specifieke vereisten.vermogenDe modulaire aanpak vereenvoudigt installatie, onderhoud en toekomstige uitbreidingen, waardoor het een ideale keuze is voor projecten van verschillende schaal en complexiteit.



Bovendien is de technische software van de HD2000 speciaal ontworpen om uitgebreide besturings- en aanpassingsmogelijkheden te bieden.Het biedt een gebruiksvriendelijke interface waarmee ingenieurs eenvoudig de aandrijfsysteemparameters kunnen configureren en optimaliserenDe software ondersteunt ook geavanceerde functies zoals adaptieve besturingsalgoritmen, foutdiagnostiek,en geavanceerde monitoringcapaciteiten, waardoor de algemene prestaties en betrouwbaarheid van het aandrijfsysteem worden verbeterd.



De HD2000 is uitstekend in het verwerken van complexe aandrijfscenario's in verschillende industrieën, of het nu gaat om het besturen van een enkele motor of het coördineren van meerdere aandrijvingen op een gesynchroniseerde manier.Het robuuste ontwerp en de intelligente besturingsmogelijkheden van de HD2000 maken het mogelijk om veeleisende toepassingen aan te pakken.Het wordt veel gebruikt in industrieën als verwerking, materiaalverwerking, mijnbouw, olie en gas en hernieuwbare energie.waar precieze en efficiënte motorbesturing van vitaal belang is voor het optimaliseren van de productiviteit, waardoor het energieverbruik wordt verminderd en een betrouwbare werking wordt gewaarborgd.



Kortom, de HD2000-omvormer is een technisch systeem met één/meerdere aandrijvingen dat flexibiliteit, geavanceerde besturingsfuncties en betrouwbare prestaties biedt.Het modulaire hardware- en engineeringsoftwareontwerp stelt het in staat om een breed scala aan complexe aandrijfscenario's te hanteren, waardoor het een veelzijdige en betrouwbare keuze is voor ingenieurs en industriële toepassingen.

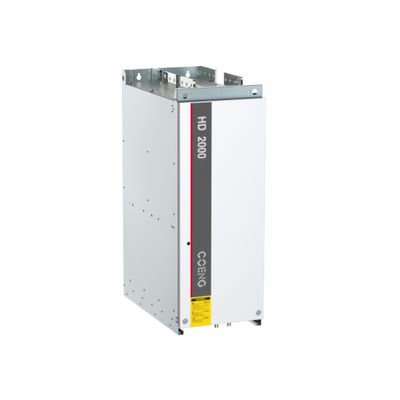

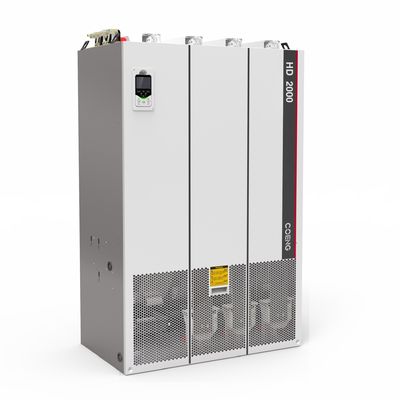

Basic Rectifier Type Cooling Method Motor Drive VFD Inverter voor complexe aandrijfscenario's 0Basic Rectifier Type Cooling Method Motor Drive VFD Inverter voor complexe aandrijfscenario's 1

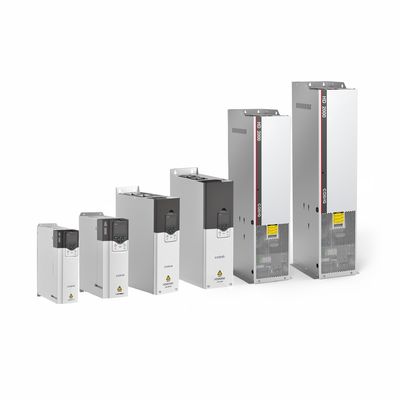

Basic Rectifier Type Cooling Method Motor Drive VFD Inverter voor complexe aandrijfscenario's 2

Variabele frequentiedrukSpecificatie

Basic Rectifier Inlaatspanning 4Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde systemen als bedoeld in artikel 3, lid 1, onder a), van Verordening (EG) nr. 1370/2007 van de Commissie, vastgesteld.6500V 〜 690V
Invoerfrequentie (50Hz/60Hz) ± 6%
Uitgangsspanning Inlaatspanning * 1,32 (bij volle belasting)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), DC
overbelasting gedurende 5 seconden
Operatieve efficiëntie ≥ 99% Efficiëntie
Beschermingsmaatregelen Beschermingsfuncties: bescherming tegen oververhitting, bescherming tegen zachte start, interlock
bescherming, en meer.
Intelligente rechtgever Inlaatspanning 4Voor de toepassing van dit reglement geldt:6: 500V ~ 690V
Invoerfrequentie 47 ~ 63 Hz
Uitgangsspanning Inlaatspanning * 1.3 (bij volle belasting)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), DC
overbelasting gedurende 5 seconden
Operatieve efficiëntie ≥98,5% Efficiëntie
Beschermingsfuncties Beschermingsfuncties: oververhitting, overstromingsbescherming, IGBT-doorlaat
bescherming, en meer
PWM-rectificator Inlaatspanning 4328 V~480 V,6500 V tot 690 V,9Voor de toepassing van deze richtlijn:
Invoerfrequentie 47 ~ 63 Hz
Uitgangsspanning Inlaatspanning * 1,5 (onder nominale omstandigheden)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), DC
overbelasting gedurende 5 seconden
Operatieve efficiëntie ≥98% Efficiëntie (inclusief LCL-flter-eenheid)
Vermogensfactor Verstelbaar (fabrieksinstelling bij 1)
Beschermingsfuncties Beschermingsfuncties: oververwarmingsbescherming, overstromingsbescherming, overbelastingbescherming,
IGBT-pass-through-bescherming en meer.
Download gedetailleerde specificatie  HD2000-specificatie.pdf

Variabele frequentiedrukKenmerken
  • Belangrijkste kenmerken: systeem met één of meerdere aandrijvingen in de vorm van eenheden/kasten met twee of vier kwadranten.
  • Modulair ontwerp: flexibiliteit van de toepassing en uitgebreide systeemintegratie.
  • Complete rechtlijner eenheden: Basic/Smart/PWM rechtlijner eenheid.
  • Max. enkelvoudig vermogen: 1400 kW (luchtgekoeld), 2800 kW (vloeistofgekoeld).
  • Spanningsniveaus: 400V, 690V, 1140V, 1380V.
  • Max. parallel werkend vermogen: 11200 kW (luchtgekoeld), 22400 kW (vloeistofgekoeld).
  • Ondersteunde motoren: asynchrone inductiemotoren, synchrone permanentmagneetmotoren, synchrone weerstandsmotoren.
  • Besturingsmodussen: V/F, gesloten-loop vectorcontrole (CLVC), open-loop vectorcontrole (OLVC).
  • Koelstand: luchtgekoeld (standaardconfiguratie), vloeistofgekoeld (L).

Basic Rectifier Type Cooling Method Motor Drive VFD Inverter voor complexe aandrijfscenario's 3



Variabele frequentiedrukVoordelen



Betrouwbaar ontwerp

· Zeer overbodige besturings- en energie-systemen
· Verlengde levensduur van snel slijtageparties voor warmteafvoer (ventilatoren, condensatoren, enz.)
• Innovatieve radiator met een hoge thermische capaciteit die bestand is tegen sterke inslagbelastingen
• Optische glasvezelkabels voor besturingssysteem en energie-eenheden voor weerstand tegen storingen
• Isolatie van warmteafvoerkanalen van interne onderdelen om de onderdelen te beschermen en beter aan te passen aan het milieu

Modulair ontwerp voor eenvoudig onderhoud
• Eenvoudig onderhoud, zonder speciale gereedschappen
· Alle modules van voren kunnen worden onderhouden
· Intelligente foutdiagnosesysteem voor snelle foutopsporing

Een hoogwaardig antiseismisch ontwerp
· Normale werking onder IEC 60721 klasse 3M5 mechanische omstandigheden
• Precies mechanisch ontwerp voor een sterkere antiseismische capaciteit
