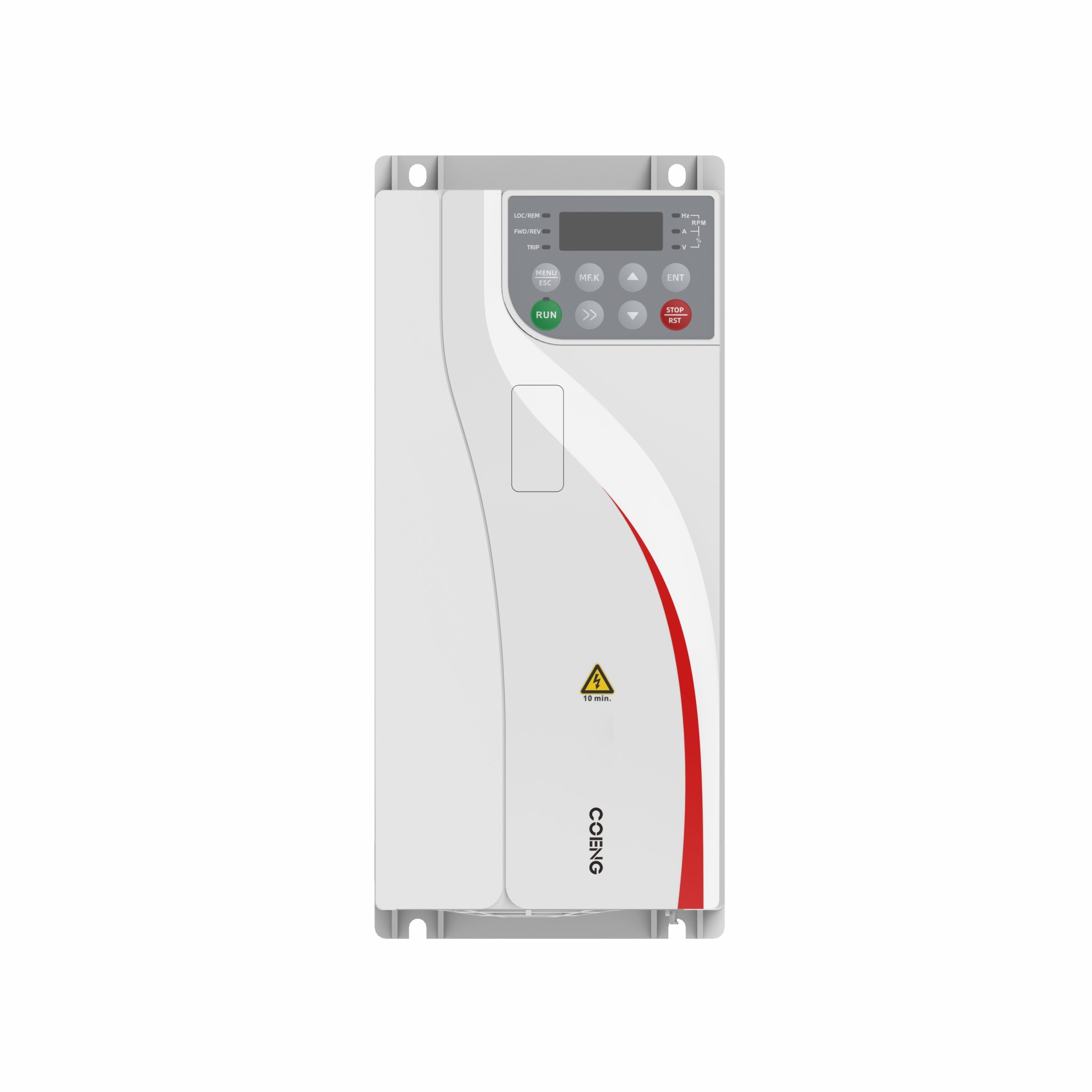

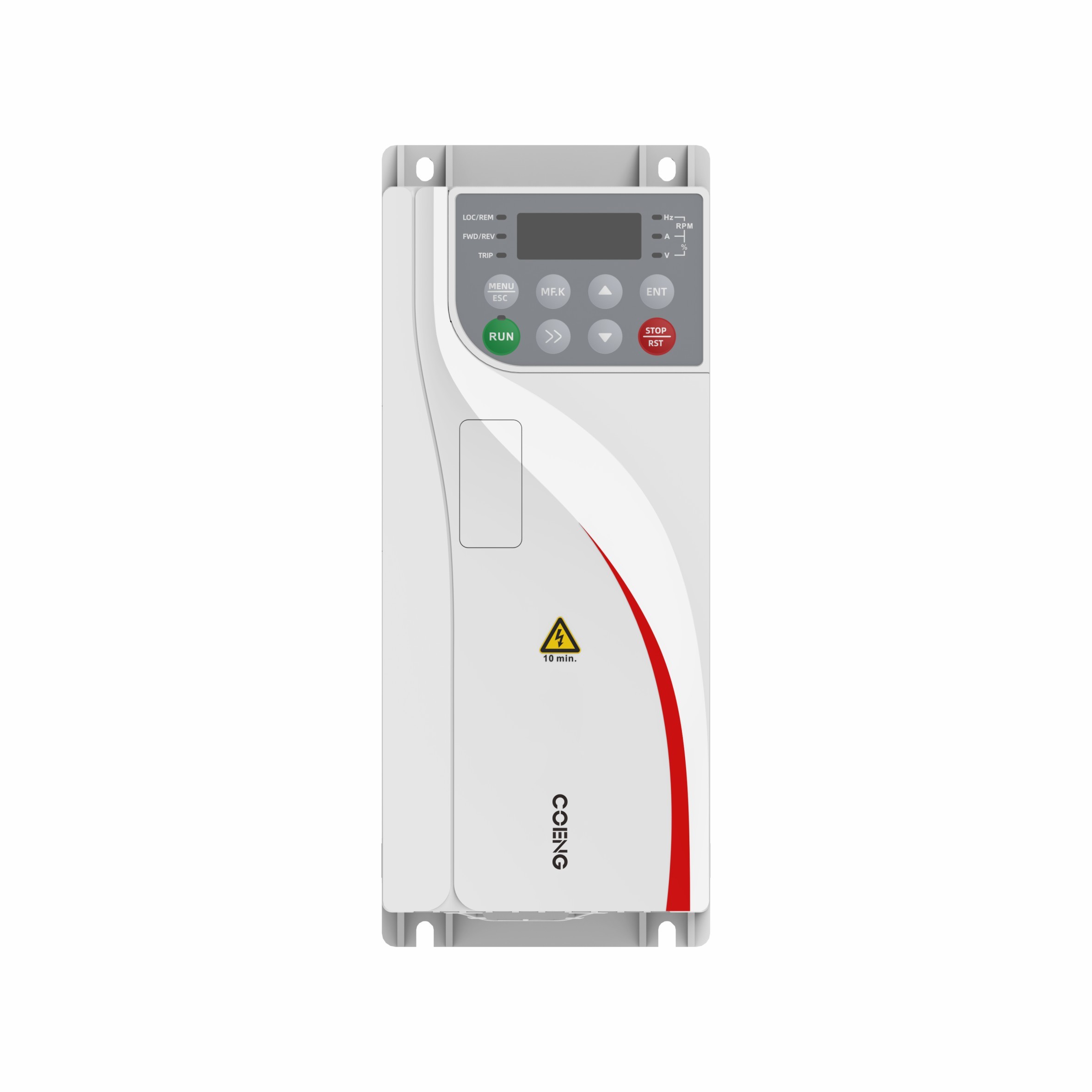

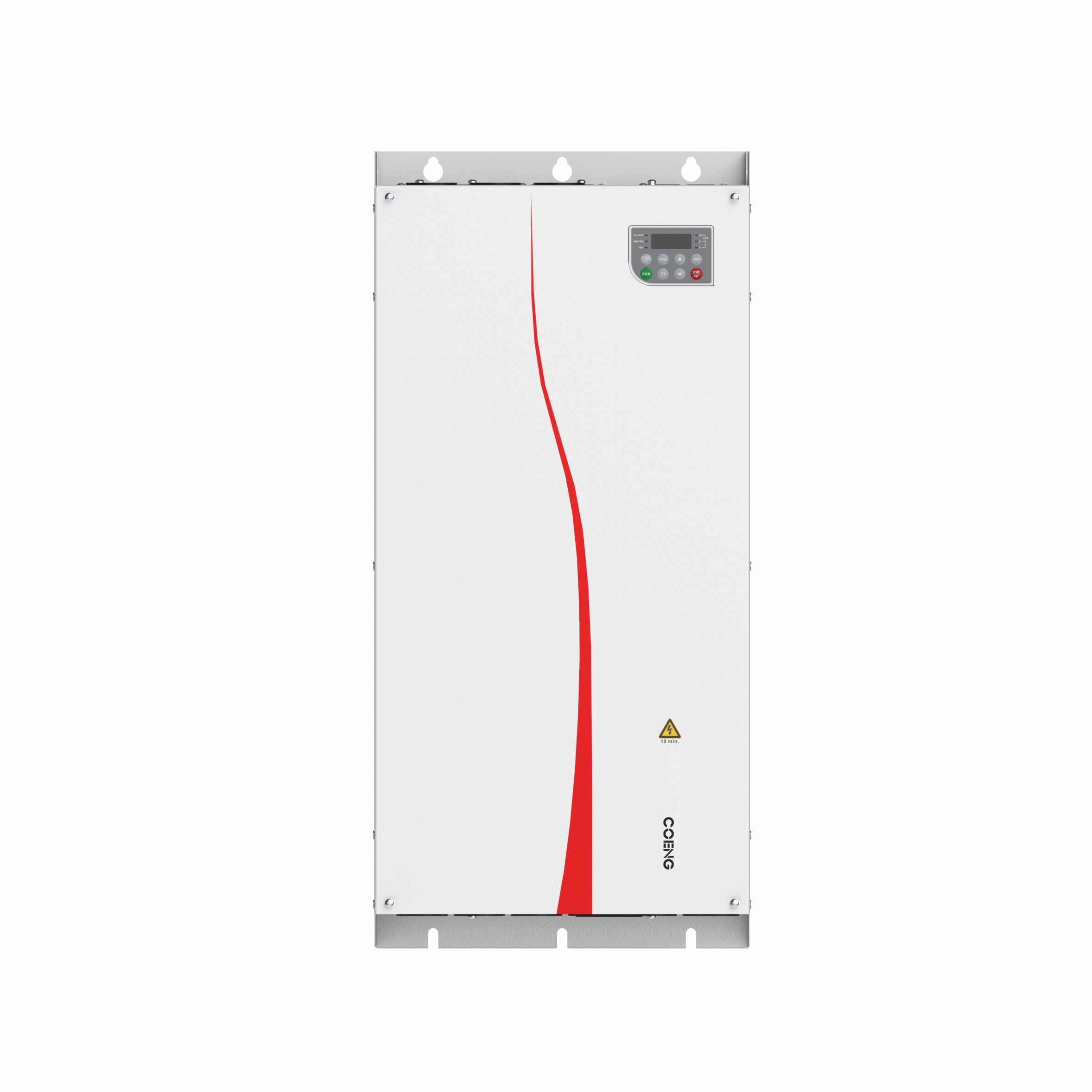

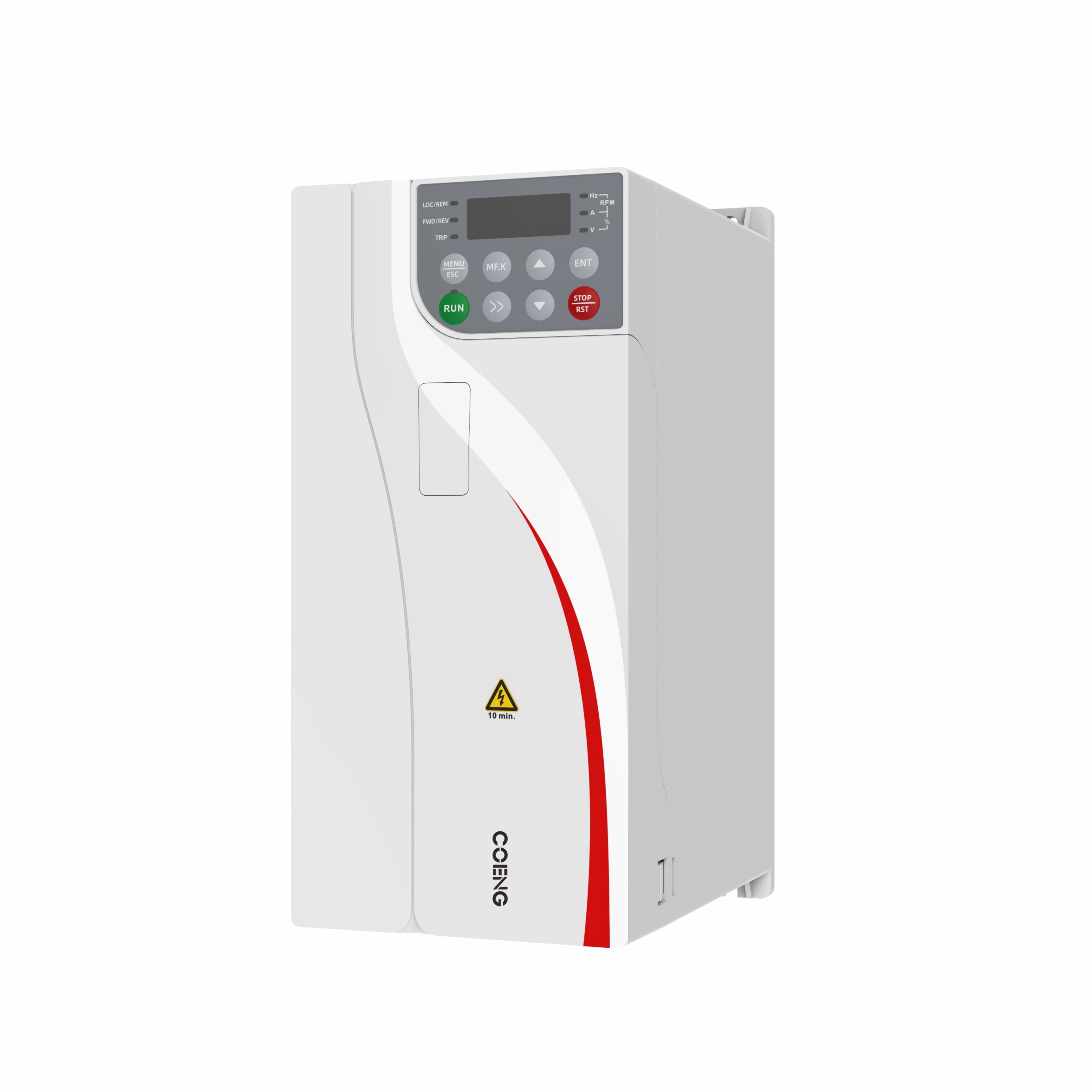

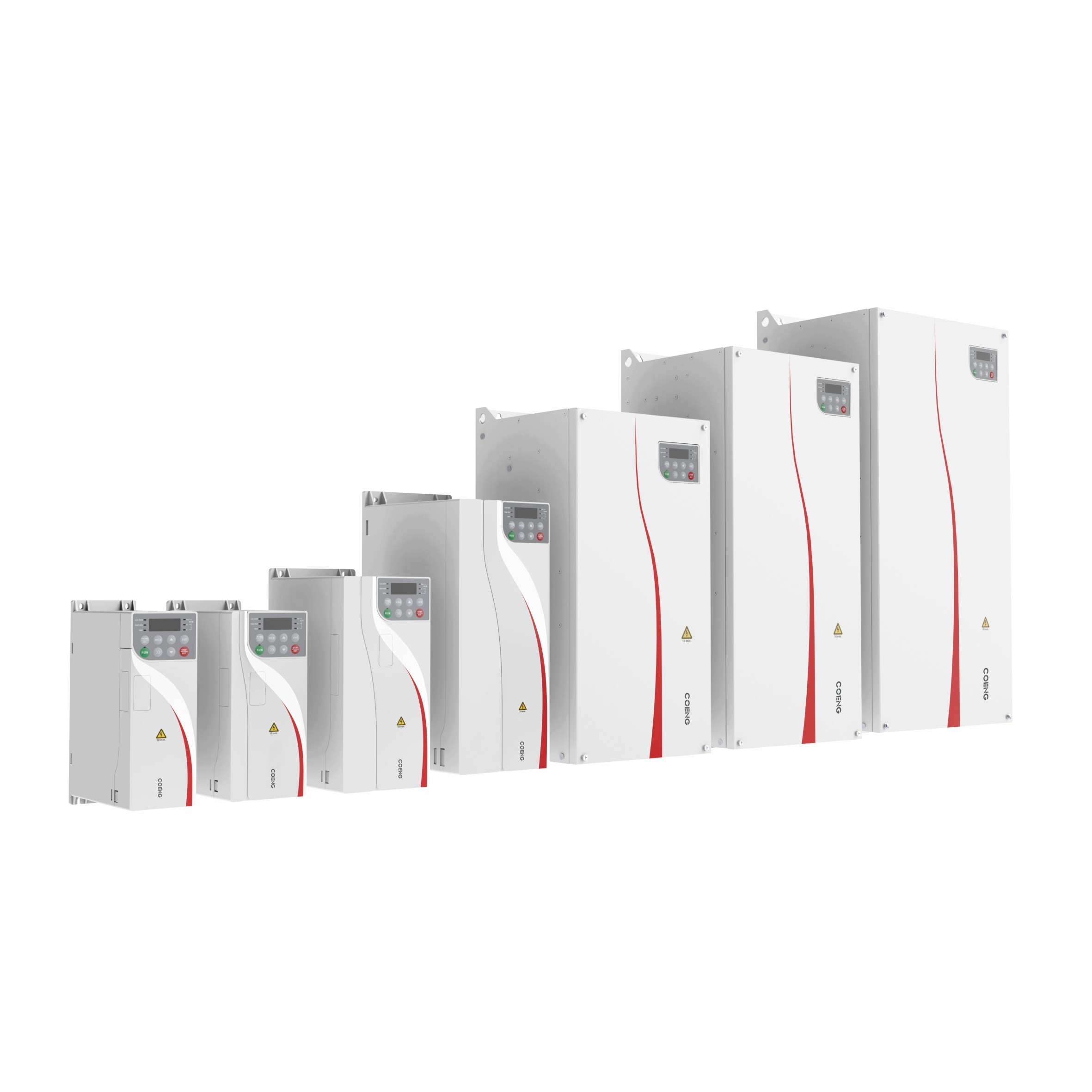

HV510 Variabele frequentie aandrijving Vector Inverter VFD Vector Frequency Converter

HV510 High Performance Variable Frequency Drive Vector Inverter VFD Vector Frequency Converter

Productbeschrijving van de vectoromvormer met variabele frequentie

De HV510-frequentieomvormer is een nieuwe generatie vectoromvormer met hoge prestaties.die gebruikmaakt van nieuwe high-performance open en gesloten lus vectorbesturingstechnologie om asynchrone motor en permanente magneet synchrone motorbesturingsaandrijving te ondersteunen; uitstekende prestaties, verbeterde prestaties en een ontwerp met een hoge vermogendichtheid verbeteren de industriële prestaties Het product is gebruiksvriendelijk, betrouwbaar, milieustabiel, functioneel divers,de flexibiliteit van de toepassing en andere voordelen in de toepassingsomgeving hebben de ontwerpnormen verbeterd en de installatie ruimte geoptimaliseerd, enz., waardoor de gebruikerservaring in vele opzichten wordt verbeterd. De frequentierechter van de serie HV510 is een nieuwe generatie vectoromvormer met hoge prestaties,die gebruikmaakt van nieuwe high-performance open en gesloten lus vectorbesturingstechnologie om asynchrone motor en permanente magneet synchrone motorbesturingsaandrijving te ondersteunen; uitstekende prestaties, verbeterde prestaties en een ontwerp met een hoge vermogendichtheid verbeteren de industriële prestaties Het product is gebruiksvriendelijk, betrouwbaar, milieustabiel, functioneel divers,de flexibiliteit van de toepassing en andere voordelen in de toepassingsomgeving hebben de ontwerpnormen verbeterd en de installatie ruimte geoptimaliseerd, enz., waardoor de gebruikerservaring in vele opzichten wordt verbeterd.

HV510-reeks frequentie-omvormers worden veel gebruikt bij het aandrijven van diverse geautomatiseerde productieapparatuur, zoals metallurgie, hefwerk, aardolie, werktuigmachines, kunststoffen, metaalproducten, papierproductie,textiel, drukwerk en verpakking, enz.

Technische specificatie van de vectoromvormer met variabele frequentiedruk

Productkenmerken van de vectoromvormer met variabele frequentiedruk

Veilig en betrouwbaar

Betrouwbaar bouwproject

• Innovatief onafhankelijk ontwerp van luchtleidingen verbetert de warmteafvoer van het product en de aanpasbaarheid aan het milieu
• Het boekvormige ontwerp bespaart de installatieruimte in de kast van de gebruiker aanzienlijk

Professionele warmteontwerp

• Het gebruik van een efficiënte en nauwkeurige software voor thermische simulatie om de thermische betrouwbaarheid van de gehele machine te waarborgen
• Geavanceerde thermische test- en verificatietechnologieën en -apparatuur die de theoretische resultaten van het thermisch ontwerp doeltreffend testen

Strenge temperatuurstest

• De hele machine temperatuur verhoging test neemt strikte volledige belasting en overbelasting verificatie testprocedures
• Veroudering bij hoge temperatuur en belasting buiten de fabriek, waardoor effectief verspreide storingen van apparaten worden voorkomen en onderschept

Effectief ontwerp tegen interferentie

• Ingebouwde C3-filter, die de door de omvormer gegenereerde hoogfrequente harmonische signalen effectief kan onderdrukken
• Het baanbrekende ontwerp van de EMC kan effectief de lekstroom naar de grond verminderen

Alomvattende beschermingsvoorzieningen

• De gehele serie heeft beschermingsfuncties zoals overspanning, onderspanning, overstroom, faseverlies, overversnelling, geblokkeerde rotor, overbelasting, motortemperatuurbescherming,en kortsluiting naar de grond.
• Afhankelijk van de ernst van het type storing kan het worden ingesteld op vroegtijdige waarschuwing, het uitschakelen van de storing en de voortzetting van de werking om het dagelijks onderhoud te vergemakkelijken.

Uitstekende prestaties

Geavanceerde motor-aandrijvingstechnologie

• Kan asynchrone motoren en synchrone motoren ondersteunen om een hoogwaardige stroomvectorregeling te bereiken
• Kan twee sets motorparameter schakeling controle ondersteunen
• Kan motorversnellings- en koppelregeling ondersteunen

Rijk aan zelflerende functies

• Precieze motorparameter-zelfidentificatie om de nauwkeurigheid van motorbesturing en responssnelheid te verbeteren
• Diverse en uitgebreide zelflerende modus ter ondersteuning van de behoeften aan motoridentificatie in verschillende scenario's

Perfecte remfunctie

• Ondersteuning van het starten en stoppen van de DC-remfunctie
• De functie voor over-opwinding kan de toename van de busspanning tijdens het vertragen effectief onderdrukken en voorkomen dat vaak overspanningsfouten optreden.
• Alle series kunnen ingebouwde remsystemen hebben, waardoor ruimte en elektrische kosten worden bespaard

Krachtige capaciteit voor overbelasting

• Hoge overbelastingcapaciteit, in staat tot langdurige betrouwbare werking onder extreme belastingomstandigheden
• Lichte overbelastingcapaciteit: 1,1 keer nominale werkingstroom gedurende 1 minuut, 1,5 keer nominale werkingstroom gedurende 10 seconden
• Zware overbelastingcapaciteit: 1,5 maal nominale stroom gedurende 1 minuut, 2 maal nominale stroom gedurende 3 seconden

Rijke functies

Diversificeerde uitgebreide functies

• Optie voor een communicatiekaart, ondersteunt verschillende huidige mainstream communicatieprotocollen: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP, enz.
• Encoder kaart optie, ondersteunt incrementale en resolver encoder bedrading
• De I/O-terminalkaartoptie maakt de terminalfuncties rijker
• Externe toetsenbordoptie maakt het debuggen eenvoudiger en gemakkelijker

Opmerking: de optionele uitbreidingskaart van de I/O-terminal en de uitbreidingskaart voor communicatie bevinden zich in dezelfde uitbreidingskaartslot en kunnen niet tegelijkertijd worden geïnstalleerd en gebruikt.

Achtergrond snelle debugging software

• Ondersteunt opname van invertergebeurtenissen en virtuele oscilloscoopfuncties
• Ondersteuning van parameterbewerking en statusbewaking, waardoor debugging en onderhoud gemakkelijker zijn

Hoogfrequentie-uitgang

• De uitgang kan tot 1500 Hz bereiken, geschikt voor hoogfrequente en hogesnelheidsmotoren

Featured applicatie-software functies

• met een vermogen van niet meer dan 50 W
• Eenvoudige PLC-functie: kan tot 16 segmenten timing en vaste snelheid cyclus operatie voltooien
• PID-functie: geschikt voor gesloten schakelsystemen voor procesregeling, zoals constante temperatuur, constante druk, spanning, enz.
• Virtuele I/O: Eenvoudige interne logische besturing kan worden bereikt door eenvoudige instellingen
• Stroomonderbreking en herstartfunctie: Wanneer de omvormer tijdens de werking wordt uitgeschakeld en weer wordt ingeschakeld, kan automatische werking worden gerealiseerd
• Multi-motor schakelfunctie: kan twee sets van motorparameters opslaan om schakelbesturing te bereiken
• Zero servo functie: tijdens gesloten schakelregeling kan de motor op nul snelheid worden vergrendeld om een zwevende effect met nul snelheid te bereiken.
• Schommelfrequentiefunctie: geschikt voor textiel- en chemische vezelverwerkingsapparatuur die de kwaliteit van spindelwikkeling kan verbeteren
• Willekeurige PWM-diepte: kan het harde geluid van de motor verbeteren
• Encoder redundant operation: geschikt voor gesloten-loop-operatie.
