1. Overzicht

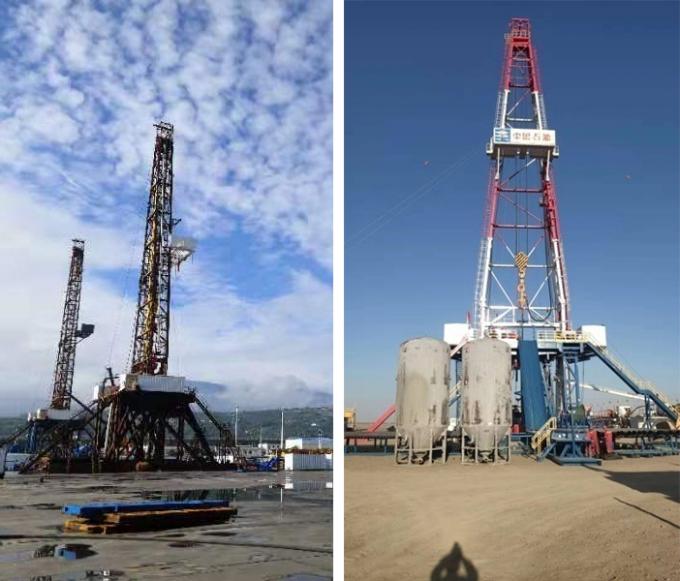

De aandrijvende voorwerpen van de frequentieomvormer van het boorplatform zijn voornamelijk lieren, draaitafels en modderpompen.
De frequentieomrekeningstransmissieapparatuur gebruikt over het algemeen het gemeenschappelijke DC-busschema.en de gecentraliseerde remunit moet worden geconfigureerd op de gelijkstroombus als het niet kan worden teruggegeven.
De lier van het boorplatform heeft soortgelijke belastingkenmerken als bij het tillen, wat vereist dat de omvormer beschikt over open/gesloten lusvectorregeling, groot startmoment,nulversnellingsfunctie, en voor het diepputplatform kan het een master- en meerdere slaven synchrone besturing omvatten.
De draaitafel van de boormachine vereist een koppelbeperking om te voorkomen dat koppel of onderdelen breken.
2.schema voor de frequentiekonversie
Het olieboringssysteem neemt de HD2000-reeks watergekoelde frequentieomvormer aan, de samenstelling van het systeem omvat: stroomvoorziening, twee 2,3MW rechtlijner eenheden, drie 1,7MW modderpomp eenheden, twee 1.2 MW lieren, een 1MW draaitafel, drie 1,2MW gecentraliseerde remsystemen, waterkoeling, overeenkomstige motoren voor elke omvormer en externe remweerstanden.De aandrijvingseenheden van de lieren en de draaitafel zijn ontworpen met een nominale kracht van 1.4 MW.
Onder hen:
1. Het hele systeem kan worden aangedreven door het elektriciteitsnet of dieselgenerator op locatie;
2. twee rechtlijner eenheden en alle omvormer eenheden, rem eenheden gemeenschappelijke bus;
3. Drie remsystemen in een eenheidskast;
4. drie modderpompen kunnen twee worden gesleept, d.w.z. met twee 600 kW coaxelmotoren die parallel draaien;
5. Lijn A en lijn B werken in master-slave-modus;
6. De lier en de draaitafel zijn uitgerust met een code tray module;
7Het waterkoelsysteem heeft een dubbel pompsysteem en de circulatiepomp kan tijdens de werking willekeurig worden geselecteerd.
De systeemtopologie is als volgt:
De watergekoelde frequentieomvormer met meerdere transmissie voor oliebooringen gebruikt 8 HCU20-controllers om de rechtlijner- en omvormereenheden onafhankelijk te bedienen.de betrouwbaarheid van de systeemoperatie te waarborgen;, en realiseer de communicatie- en statussignaaloverdracht met de hoofdbesturing PLC, waterkoeler, rem en code schijf.
Onder hen:
1. De communicatie tussen de hoofdbediening PLC en elke HCU20 kan kiezen Profinet bus of Profibus bus;
2. De master-slave besturingsmodus wordt gerealiseerd tussen lier A en lier B;
3De watergekoelde kast kan lokaal worden bediend of op afstand worden bediend door de regelaar van rectifier 1.
4. De reminstallatie communiceert met de regelaar van de rectificator 2 en de statusinformatie van de reminstallatie kan worden overgedragen aan de regelaar van de rectificator 2.of de foutherstel van de remunit kan worden gerealiseerd via de rechtgever 2 regelaar;
5. modderpomp is VF-modus werking, lier en draaitafel zijn CLVC (met codeplaat vector control) werking;
6Elke HCU20-controller is uitgerust met voldoende AI-, AO-, DI- en DO-signaalinterfaces voor back-up.
De topologie van het besturingssysteem is als volgt:
