1. Overzicht
Het proces van koudwalsen omvat over het algemeen de voorbereiding van grondstoffen, het rechtzetten, het beuken, het rollen, het ontvetten, het gloeien (warmtebehandeling), het afwerken enzovoort.Koudwalsen gebruikt warmgewalste producten als grondstof, en fosfor moet vóór koudwalsen worden verwijderd om ervoor te zorgen dat het oppervlak van koudgewalste producten schoon is.
Als leverancier van de hoofddrijf- en hulpdrijffrequentieomvormers voor de gehele lijn van een groot metallurgisch walsenbedrijf,we hebben volledig samengewerkt met de onderneming om de tijdige werking en continue en stabiele productie van de twee productielijnen te realiseren van productlevering, installatie en debugging, productiegarantie en technische opleiding.
2. schema voor de frequentiekonversie
De hoofd- en hulpdrijvingsmotoren van de staalproductielijnen met twee secties worden aangedreven door een technische frequentieomvormer van de serie HD2000.Het automatiseringsbesturingssysteem en de communicatiebus van de aandrijflijnomvormer nemen de huidige mainstream ProfiNet-technologie aan.
De belangrijkste aandrijving van de noordelijke lijn van het project omvat 16 hoofdwalsen met een vermogen van 1200 kW tot 2000 kW en 3 vliegende schaarsen.de hoofddrijfkracht van de zuidelijke lijn omvat 19 walsen met een vermogen van 800-1500 kW en 3 vliegende schaarsen, evenals meer dan 200 sets frequentieomzetkasten, zoals rechtmakers en hulpmiddelen, met een totale capaciteit van 228 MW.
Specifiek wordt gebruikgemaakt van de technische basisstichtingseenheid (BRU) van de HD2000-serie + remeenheid + motor aandrijvingseenheid (MDU) + code schijfmodule.
De omvormer wordt rechtstreeks aangedreven door de grootste luchtgekoelde motoren van 1,2 MW en 1,4 MW in de industrie.en elke motor (of enkele wikkeling) kan voldoen aan de aandrijvingsbehoeften zonder meerdere eenheden parallel te gebruiken.
De omvormer gebruikt het kabinetconfiguratie-schema, de input is geconfigureerd met een inputreactor en de output is niet geconfigureerd met een outputreactor.

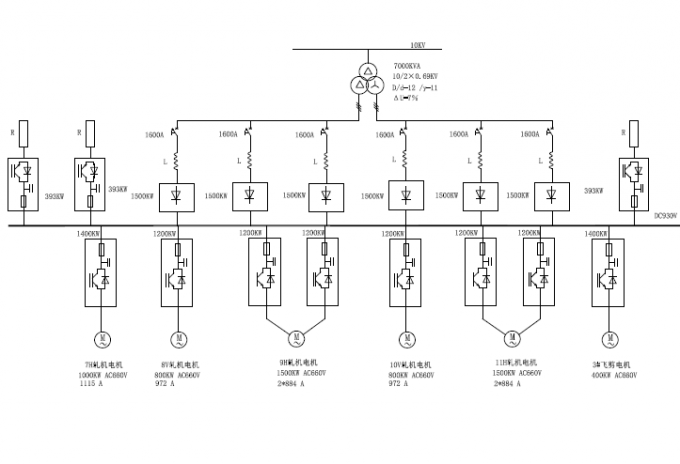

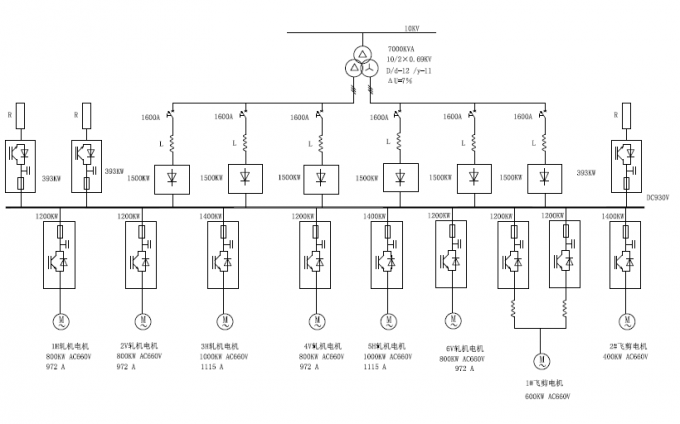

Het enkellijnsdiagram van het systeem is als volgt (een groot aantal, niet alle vermeld):
