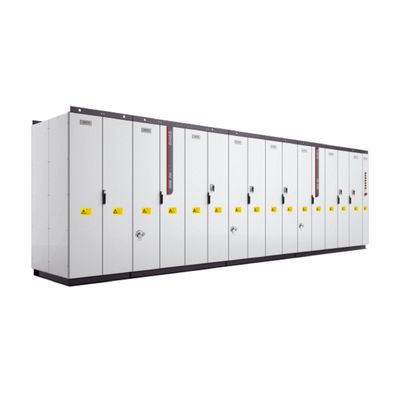

Hoge koppel variabele frequentiedruk voor mijnbouwapparatuur IP54 Mechanische bescherming 3300V Uitgang

UitvoeringsvermogenKARACTERISTISTE

Betrouwbaar ontwerp

• IGCT-foutvoorspelling en brugarm-schiet-through-beschermingstechnologieën
• Ontwerp van redundantie en fouttolerantie voor de belangrijkste componenten
• Gebruik van dubbelzijdige drukcontacten
• IP54-bescherming en C4-M-corrosiebestendigheid

Modulair ontwerp voor eenvoudig onderhoud

• Modulair ontwerp van de belangrijkste onderdelen
• Intelligente foutdiagnosesysteem voor snelle foutopsporing

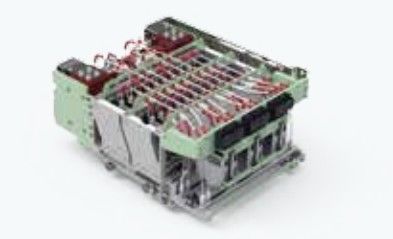

• Met slechts 15 minuten voor de montage/demonstratie van de fase-module

Uitstekende controleprestaties

• Vermogen tot werking in vier kwadranten
• Ondersteuning van verschillende motoren
• Snelle dynamische koppelrespons en onderdrukking van torsietwinningen
• Segmenteerde synchrone modulatie van motoren
• Selectieve harmonische eliminatie pulsbreedte modulatie (SHEPWM)

Een hoge aanpassingsvermogen

• Configuratie met één motor/meermotor
• Ontwerp op grote hoogte: geen noodzaak om binnen een hoogte van 2000 m te ontlasten
• Nettoadaptabiliteitsontwerp, waardoor het systeem zich kan aanpassen aan netongewogenheid, netharmonicen, flikkerende netfrequentie, tijdelijke netspanningsdalingen en hoge/lage spanning door de netten

Communicatieprotocollen en inbedrijfstellingssoftware

• Ondersteuning van aanpasbare communicatieprotocollen via optionele modules
• Robuust bewakingssysteem voor realtime monitoring van interne gegevens, golfvormen en andere informatie
• hopeInsight Background Software voor snelle inbedrijfstelling

Internationaal toonaangevende technologie

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, met een aantal technologieën die internationaal als toonaangevend worden beoordeeld

Technische parameters van de modulaire VFD-converter:

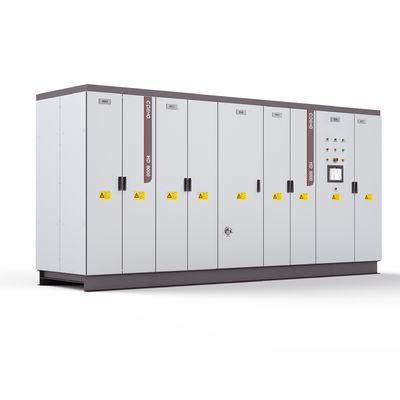

HD8000 Series Medium Voltage Engineering Drive: Powering Efficiency voor veeleisende industriële

Productoverzicht

De HD8000 Series Medium Voltage Engineering Drive is een hoogwaardig, modulair aandrijfsysteem dat is ontworpen voor zware industriële toepassingen die een robuuste stroomopwekking en nauwkeurige besturing vereisen.Ontworpen met een geavanceerde AC-DC-AC-topologie, ondersteunt het zowel single-drive- als multi-drive-configuraties, waaronder gedeelde DC-busarchitecturen, waardoor het ideaal is voor industrieën zoals metallurgie, olie en gas, mijnbouw en spoorvervoer.met een maximumvermogen van 102 MVA per eenheidDe aandrijving is geschikt voor een breed spanningsbereik (1900V tot 10kV aansluiting aan de netzijde; 660V tot 3300V uitsluiting aan de motorzijde),de compatibiliteit met wereldwijde energienormen en naadloze integratie in diverse operationele omgevingen te waarborgen.

Belangrijkste kenmerken

High-Power Precision ControlDe HD8000-serie is uitgerust met vectorregeling en directe koppelregeling (DTC) -algoritmen en biedt een nauwkeurige snelheids- en koppelregeling voor motoren onder extreme belastingen.De multi-quadrant werking maakt een efficiënte energie-regeneratie mogelijk tijdens het remmen, waardoor de afhankelijkheid van externe weerstanden wordt verminderd.

Geavanceerde koeling en duurzaamheidDe aandrijving is voorzien van een waterkoelsysteem met IP54, waardoor de aandrijving optimale prestaties behoudt onder moeilijke omstandigheden, waaronder hoge omgevingstemperaturen en stoffige omgevingen.Het systeem ondersteunt continue overbelasting bij 110% van de nominale stroom en kortdurende overbelastingen tot 120% gedurende 60 seconden., waarbij de betrouwbaarheid in kritieke processen wordt gewaarborgd.

Harmonische onderdrukking en roosterstabiliteitDoor gebruik te maken van multi-impuls rectificatie en actieve PWM rectifier technologie, vermindert de aandrijving de harmonische vervorming (THDi < 3%), waardoor de kwaliteit van het net en de naleving van de IEC 61000-3-12 normen worden verbeterd.

Intuïtieve mens-machine-interface (HMI)Een 15,6-inch touchscreen van industriële kwaliteit zorgt voor realtime monitoring van operationele parameters, foutdiagnostiek en configuratieaanpassingen.Vooraf ingeladen toepassingsspecifieke sjablonen stroomlijnen de installatie voor gemeenschappelijke industriële workflows.

Unieke voordelen

Modulaire schaalbaarheidHet modulaire ontwerp van de aandrijving maakt snelle vervanging van componenten en uitbreiding van de capaciteit mogelijk.het minimaliseren van stilstandstijden tijdens onderhoud of upgrades.

Alomvattende veiligheidsprotocollenDe aandrijving is gecertificeerd volgens de CE-, IEC- en ATEX-normen en bevat meerdere beschermingsmechanismen, waaronder uitschakeling bij overspanning/onderspanning, faseverliesdetectie en thermische overbelastingwaarschuwingen.Een geïntegreerd waterstroombewakingssysteem voorkomt koelfalen.

Slim voorspellend onderhoudIngebedde AI-algoritmen analyseren historische en real-time gegevens om slijtage van componenten te voorspellen, zoals afbraak van condensatoren of levensduur van ventilatoren, waardoor proactieve onderhoudsplanning mogelijk wordt.Remote toegang via versleutelde cloudplatforms vergemakkelijkt gecentraliseerd beheer van gedistribueerde assets.
