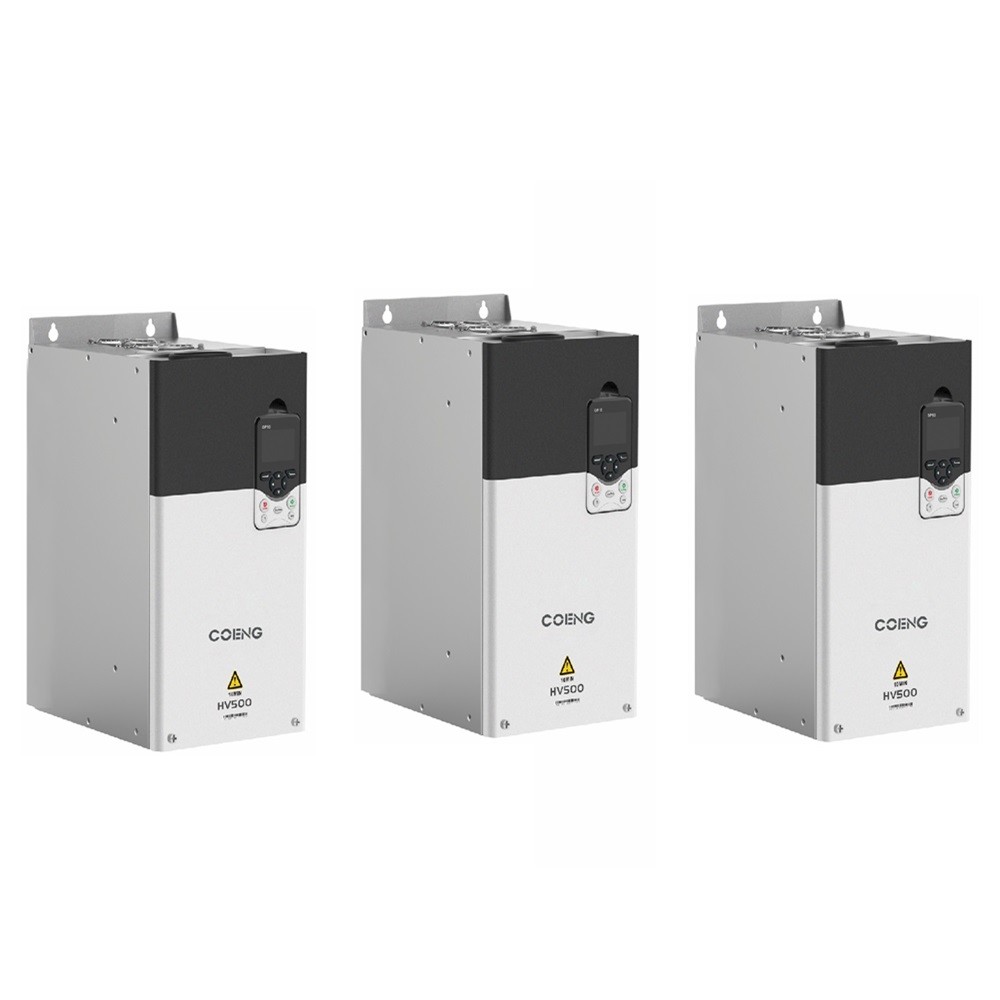

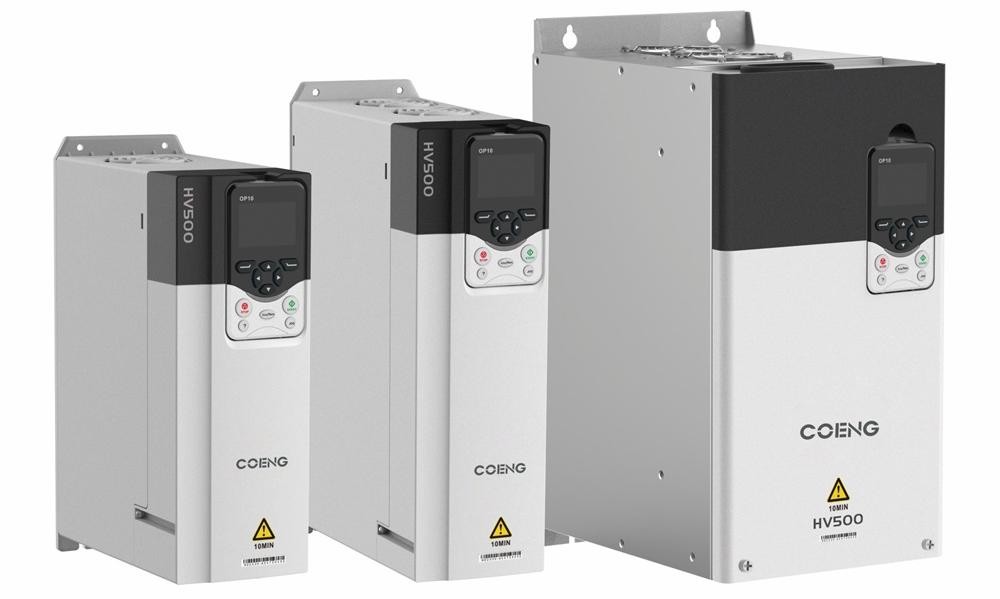

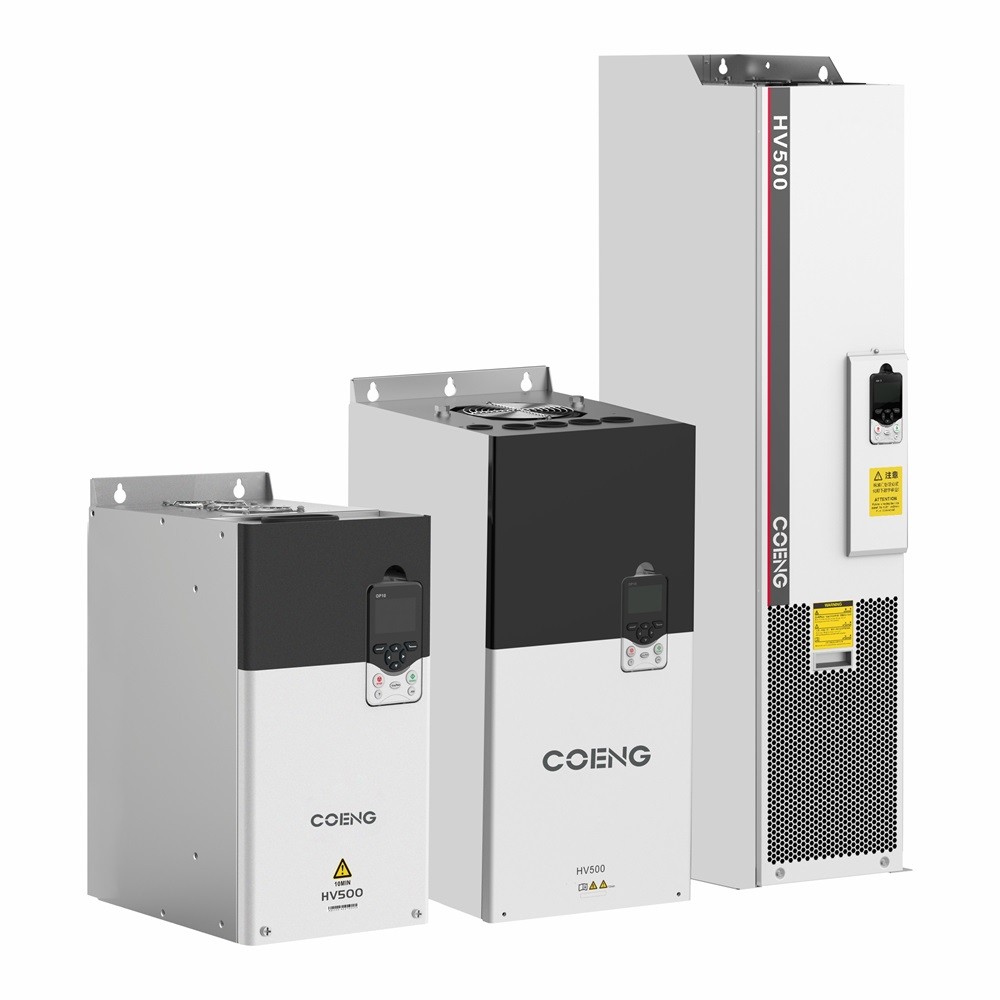

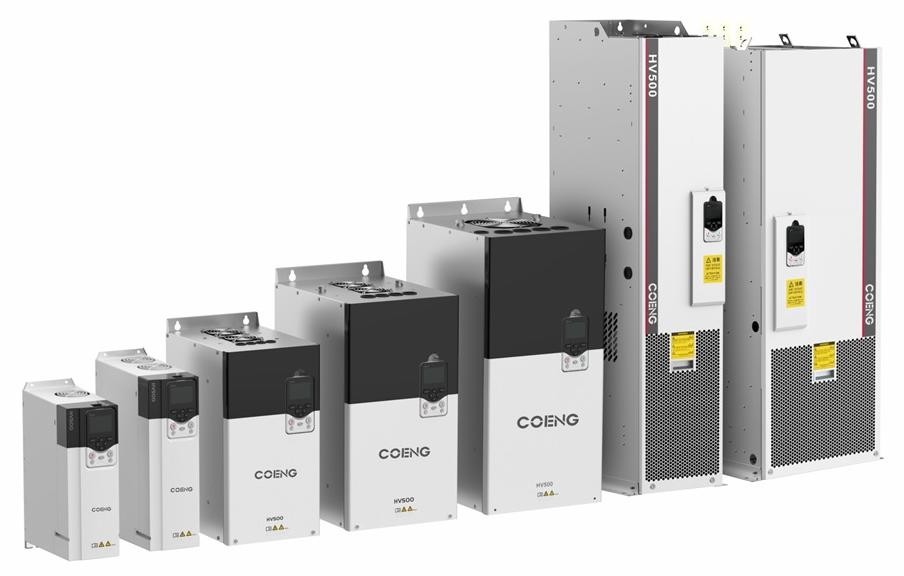

Hoge-efficiëntie-omvormer met lage geluidsdruk HV500-serie voor duurzame energiesystemen
| Plaats van herkomst | Chinees |
|---|---|
| Merknaam | COENG |
| Certificering | CE, IEC |
| Modelnummer | HV500-8 |
| Min. bestelaantal | 1 |
| Verpakking Details | houten kast |
| Levertijd | 10-30working dagen |
| Betalingscondities | L/C, T/T |
| Levering vermogen | 20000SETS/YEAR |
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Motortype | Asynchrone motor, synchrone motor | Controlemethode | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) |
|---|---|---|---|
| Versnellings- en vertragingstijd | 0.0s~3200.0s, 0.0min~3200.0min | Begintorsie | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) |
| Precisie van de snelheidsregeling | OLVC 0,2%, CLVC 0,01% | OEM's | - Ja, dat klopt. |
| Uitvoer Uout | 0V-Input Uin | Uitgangsfrequentie | 0 Hz ~ 500 Hz |
| Markeren | Inverter voor duurzame energiesystemen,Hoge-efficiëntieomvormer,Remslag-omvormer |
||
Productomschrijving
Performance-kenmerken
Back-end snelle debugging software
Krachtig en gemakkelijk te gebruiken, met functies zoals parameterinstelling, real-time oscilloscoop, storingsregistratie, gebeurtenisregistratie, enz.
Uitstekende prestaties
Ophanging bij nul snelheid;
torse-respons 1-3 ms;
Extreme lage dynamische snelheidsvermindering en dynamische snelheidsverminderingsequivalent;
Uitstekende robuustheid;
nauwkeurige identificatie van het motormodel offline/online.
Verscheidene behoeften bevredigd
standaard LCD-paneel om de gebruikerservaring te verbeteren;
"Technologie" bedoeld in 6A001.a.1.
Uitbreidbare communicatie kaart, codering schijf kaart, spanning detectie kaart.
Gemakkelijk te gebruiken
De in punt 6.2.4.1 bedoelde parameters zijn van toepassing op de volgende systemen:
Een ingebouwde remunit is mogelijk om de installatiebeheersing te besparen;
Het ontwerp in de stijl van een boek om naadloze installatie naast elkaar te ondersteunen.
Universaliteit
Verscheidene internationale standaardcertificaten, conform RoHS-richtlijnen;
V/F, OLVC en CLVC-besturing ondersteund;
Verscheidene communicatieprotocollen ondersteund;
Ondersteunde asynchrone en permanente magneet-synchrone motoren.
Duurzaamheid
Mechanisch trillingsniveau 3M3;
onafhankelijk ontwerp van luchtleidingen;
De volgende onderdelen zijn bedoeld voor de toepassing van de onderstaande voorschriften:
Een ingebouwd dynamisch temperatuurmodel voor verbindingen om de toepassing van de productveiligheid te vergemakkelijken.
Hoofdparameters
| Model | HV500 laagspanningstechnische enkel aandrijving-omvormer | |
| iInput/output Kracht |
Invoer Uin | 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, |
| 500V (-15%) ~ 690V (+10%) 3fase | ||
| Invoerfrequentie | 50 Hz/60 Hz ± 5% | |
| Ontwijkingsgraad van Uin | ≤ 3% | |
| Uitvoer Uout | 0V~Input Uin | |
| Uitgangsfrequentie | 0 Hz tot 500 Hz | |
| Vermogensbereik | 2.2kW~560kW | |
| Controle Prestaties |
Motortype | Asynchrone / synchrone |
| Controlemethode | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) | |
| Versnellingsbereik | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Startmoment | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Torknauwkeurigheid | ≤ 5%, vectorcontrole | |
| Koppelpulsatie | ≤ 5%, vectorcontrole | |
| Precisie van de snelheidsregeling | OLVC 0,2%, CLVC 0,01% | |
| Torkrespons | < 5 ms, vectorcontrole | |
| Dynamische snelheidsreductie | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Versnelling en vertraging | 0.0s~3200.0s, 0.0min~3200.0min | |
| Torkheffen | 00,0% tot en met 30,0% | |
| Overbelasting | Zware belasting 150% 1min/5min, lichte belasting 110% 1min/5min | |
| V/F-curve | Meerdere manieren: lineaire V/F curve, 5 soorten koppelvermindering karakteristieke curve modus (2.0 vermogen, 1.8 vermogen, 1.6 vermogen, 1.4 vermogen, 1.2 vermogen), door de gebruiker gedefinieerde VF curve | |
| Invoerfrequentie nauwkeurigheid | Digitaal: 0.01Hz, analoog: 0.01Hz | |
| Controle Prestaties |
Versnellings- en vertragingskurve | Rechte, S-bocht |
| Versnelling van het voertuig | 16-snelheidsstappen Bewerking via besturingsterminals | |
| Automatische spanningsregeling (AVR) | Automatisch de uitgangsspanning constant houden wanneer de netspanning binnen een bepaald bereik verandert | |
| Vaste lengte | Gezette en vaste lengtecontrole | |
| Ingebouwde PID | Het kan gemakkelijk worden gebouwd gesloten lus besturingssysteem | |
| Verbeteringsfunctie | Vrije functieblok | |
| iInput/output | Frequentie ingesteld | Sleutelbord, Up/Down terminals, Multiple Speed-Steps Operation, Terminals Pulsation, Com |
| Kracht | ||
| Analoog-invoerterminals | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Digitale invoerterminals | DI1-DI6, 6 programmeerbare digitale invoerterminals, optocoupler isolatie, compatibel met drain/bron input | |
| Digitale ingangs-/uitgangsterminals | DIO1: snelle pulsautoutput, normale input/output; DIO2: snelle pulsautoutput, normale input/output | |
| Analog-uitgangsterminals | 2 snaren 0V~10V/0 (4) mA~20mA | |
| Uitgang van de relais | 2Strings Contacttype FormulierC | |
| Meting van motortemperatuur | Ondersteuning PT100/PT1000/KTY84 | |
| STO-interface | SIL3/PLe Veilig koppel uitschakelen | |
| Com | Protocol nr. | Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet |
| Profinet, Devicenet, ControlNet. | ||
| t | ||
| Milieu | Hoogte | Geen verlaging van de werkingssfeer Binnen 2000 m hoogte; 2000 m~4000 m, elke 100 m opheffing, verlaging van 1% (stroom) |
| Operatietemperatuur | -25°C~+40°C (40°C~55°C Verwarming) | |
| Vochtigheid | 15% tot 95%, zonder condensatie | |
| Vibratie | 3M3, IEC60721-3-3 | |
| Bergingstemperatuur | -40°C~+70°C | |
| Plaats van de operatie | Binnen, zonder direct zonlicht, zonder brandbare, corrosieve gassen, vloeistoffen en geleidende deeltjes | |
| Aanhangsel | Coderingskaart, communicatie-uitbreidingskaart, spanningsdetectie-kaart | |
| Beschermingsfunctie | Kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies, overtemperatuur, externe storing, enz. | |
| Efficiëntie | 5.5kW~22kW: ≥93%; boven 30kW: ≥95% | |
| Installatiemethode | Kabinet | |
| Beschermingsniveau | IP20 | |
| Koeling | Geforceerde luchtkoeling | |
Belangrijkste kenmerken
Geavanceerde besturingsopties
De omvormer ondersteunt meerdere besturingsmethoden, waaronder V/F, OLVC en CLVC, waardoor gebruikers de meest geschikte modus voor hun specifieke toepassing kunnen selecteren.Deze flexibiliteit zorgt ervoor dat de omvormer voldoet aan de operationele eisen in verschillende scenario's.
Snel debuggen software
De HV500-serie is uitgerust met gebruiksvriendelijke software en biedt krachtige functies voor het instellen van parameters, real-time monitoring, storingsopname en event logging.Dit vereenvoudigt het installatieproces en verbetert de gebruikerservaring.
Hoge prestaties
Met snelle koppelresponstijden (1-3 ms) en uitstekende dynamische prestaties minimaliseert de omvormer de snelheidsverlies en behoudt hij de stabiliteit tijdens de werking.Het vermogen om motormodellen nauwkeurig te identificeren, zorgt voor optimale prestaties onder verschillende omstandigheden.
Duurzaamheid en betrouwbaarheid
De omvormer is ontworpen met een onafhankelijk luchtkanaalsysteem en een conform coating en is gebouwd om mechanische trillingen en milieu-uitdagingen te weerstaan.Het voldoet aan de internationale normen voor duurzaamheid en heeft verschillende certificeringen doorstaan, waarbij de naleving van de industrievoorschriften wordt gewaarborgd.
Gebruikersvriendelijk ontwerp
Het standaard LCD-paneel verbetert de gebruikersinterface, waardoor het eenvoudiger is om de omvormer te bedienen en te controleren.het besparen van waardevolle ruimte in controle-kasten.
Breed spanningsbereik
De HV500-serie is in staat om te werken in een breed invoerspanningsbereik (van 200 V tot 690 V), waardoor het geschikt is voor verschillende installatieomgevingen en energiebehoeften.
