IP20 VFD voor ruwe omgevingen -25°C tot 55°C Bediening en aanpassingsvermogen op grote hoogte Vochtigheid 15%-95%

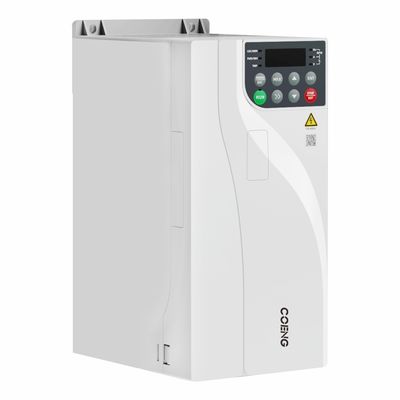

HV610 Crane -specifieke VFD -frequentievariabele frequentieaandrijving voor kraan

Productbeschrijving
De Frequency Converter van HV610 -serie is een speciale frequentievoorzitter die is ontwikkeld voor de hefindustrie. Om beter te voldoen aan de applicatiebehoeften van klanten in de hefindustrie, zijn onze producten gebaseerd op het perspectief van tillentoepassingen en integreren anti-weg controle en anti-loseringsbescherming. , Beveiliging van de schuifhaak, remregeling, vertragingslimiet, belasting en snelheid, macro -parameters en andere speciale functies zijn geïntegreerd in één, waardoor de betrouwbare, efficiënte, veilige en stabiele werking van de hefapparatuur volledig wordt gewaarborgd.

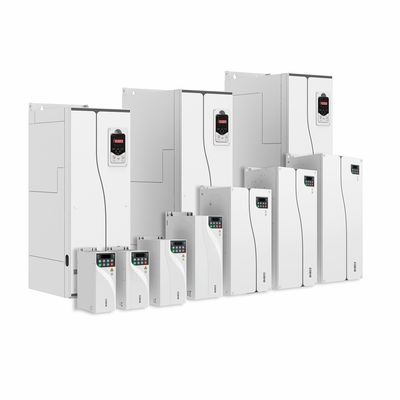

HV610 -serie frequentieomzetters kunnen op grote schaal worden gebruikt in kranen, gietkranen, stalen spoelkranen, elektrische takels, grijpmachines, algemene kranen, havenkranen, brugkranen, torenkranen, mijnmachines, oliemachines, olieboormachines en andere tillende typen ladingen.

Productfuncties
Specialisatiekenmerken
Anti-weg controle
· Beheers de zwaaighoek van de spreider door de loopsnelheid te regelen, waardoor de schommel van de spreider wordt onderdrukt en een soepele controle en efficiënte werking te bereiken.
Laad en snelheid
· Pas de bedrijfssnelheid van de apparatuur in realtime aan volgens de huidige ladingwijzigingen, rekening houdend met efficiëntie en veiligheid, zodat de apparatuur in de best werkende staat kan werken
Beveiliging van de schuif.
· De glijdende haak wordt gedetecteerd tijdens het remproces en de schuifhaak wordt beschermd door de motoruitgang te regelen om te zweven om ongevallen te voorkomen.
Vertragingslimiet
· Eenvoudige positionering wordt bereikt door de samenwerking van de vertragingslimiet en de stoplimiet, zodat het besturingsobject stopt in het vooraf ingestelde veilige gebied
Anti-losse touwbeveiliging
· Als het omhoog gaat, wordt het op een vaste snelheid uitgevoerd en detecteert het of het zware object wordt genoemd. Het detecteert of het zware object wordt genoemd en versnelt vervolgens langzaam om gestaag te stijgen.
Bedieningshendel Zero Return Detectie
· Bij aanwijzing kan de statusinformatie van de bedrijfshendel worden beoordeeld om te kiezen of het lopende opdracht wordt geaccepteerd om het gevaar te voorkomen dat wordt veroorzaakt door de initiële onmiddellijke bewerking na het inschakelen.
Macro -parameters
· Het overeenkomstige liftmechanisme kan worden geselecteerd op basis van de macro -instellingswaarde van de liftparameter, zoals 0: hijsmechanisme, 1: translatiemechanisme
Rembesturing
· Wanneer de omvormer begint en stopt, wordt de rem geregeld door frequentie en stroom te detecteren om te voorkomen dat het rollen, waardoor de systeemprestaties, veiligheid en stabiliteit worden verbeterd.

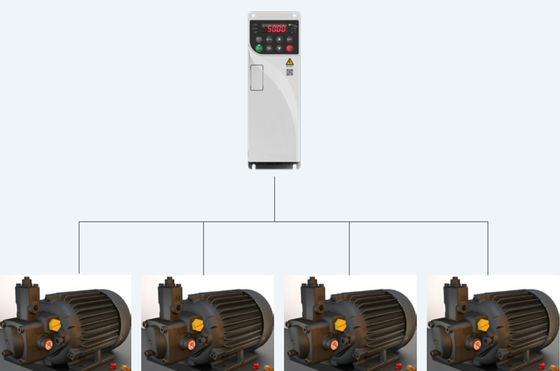

Meerdere motorschakeling
· Ondersteunt intern 4 sets motorparameters en kan 4 verschillende motoren aandrijven via opdrachtschakelen

Hoge betrouwbaarheid

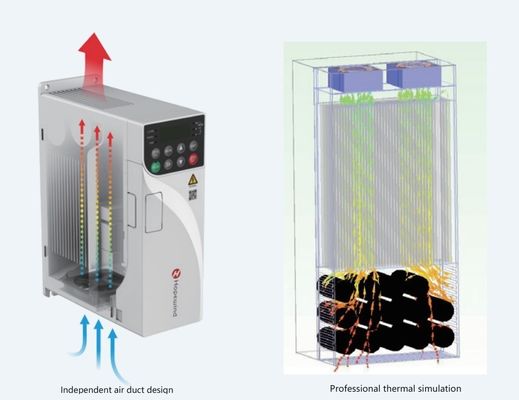

Innovatief onafhankelijke luchtkanaalontwerp
· De hele machine heeft een onafhankelijke luchtkanaalontwerp en gevoelige componenten worden geïsoleerd uit het luchtkanaal, wat het aanpassingsvermogen van het product aan het milieu aanzienlijk verbetert.
· Voorkom dat stof en onzuiverheden de binnenkant van de omvormer binnenkomen en fouten vermijden veroorzaakt door elektrische kort circuits, componentschade, enz.
Thermische ontwerpconcepten en professionele thermische simulatie -analyse
· Software voor efficiënte en nauwkeurige thermische simulatieplatform gebruiken om de thermische betrouwbaarheid van de hele machine te garanderen
· Geavanceerde thermische test- en verificatietechnologieën en -apparaten testen effectief de theoretische resultaten van thermisch ontwerp
Rigoureuze verhoging van de hele machinetemperatuurstang
· Rigoureuze volledige belasting- en overbelastingsverificatietestprocedures, evenals strikte temperatuurverhogingsacceptatie-normen voor belangrijke componenten, om te voldoen aan langetermijn betrouwbare werking onder extreme belastingomstandigheden
· Alle producten ondergaan veroudering op hoge temperatuur voordat ze de fabriek verlaten, waardoor verspreide fouten van interceptie-apparaten effectief worden voorkomen en de productkwaliteit worden gewaarborgd voordat u de fabriek verlaat.
Automatisch spuitproces van conforme anti-paint
· Met behulp van het automatische spuitproces van conforme anti-paint, kunnen verschillende spuitstrategieën worden ontworpen volgens verschillende printplaten, waardoor de uniformiteit van spuiten van de printplaat en de consistentie van productbatches effectief wordt gewaarborgd

Hoog aanpassingsvermogen
Breed spanningsbereikontwerp
· Nominale spanning: driefasige 380V ～ 480V
· Invoervermogenfrequentie: (50Hz/60Hz) ± 5%
· Toegestane spanningsschommelingenbereik: -15%VAC ～+10%VAC
Weinig externe interferentie
· Ingebouwde C3-filter kan effectief hoogfrequente harmonischen onderdrukken die door de omvormer tijdens de werking worden gegenereerd, en voldoen aan de vereisten van deDe standaard EN61800-3-standaard van de Europese Unie
· Eenvoudig en vriendelijk EMC baanbrekend ontwerp kan de grondlekstroom effectief verminderen
structureel ontwerp
· Ontwerp van het boek-type, waardoor het volume met ongeveer 40% wordt verminderd in vergelijking met traditionele modellen
· Kan de installatie van de hele machine naast elkaar realiseren

Uitstekende prestaties
Uitgebreide Motor Drive -technologie
· Ondersteuning van drive-regeling van driefasige asynchrone motoren en permanente magneet synchrone motoren
· Ondersteuning V/F-controle, open-lus vector, gesloten-lus vectorcontrole
· Ondersteuningssnelheid en koppelmodusregeling
· Ondersteuningssnelheidstrackingfunctie, kleinere impactstroom
Nauwkeurige motorische zelfleerfunctie
· Kan een motorparameter zelfleren nauwkeurig uitvoeren, werking en foutopsporing vergemakkelijken en de nauwkeurigheid van de controle en de responssnelheid verbeteren.
· Uitgebreide en rijke zelfleerfuncties, waaronder een verscheidenheid aan motorische zelfleerfuncties (dynamisch, statisch, statisch + dynamisch)
Dynamische zelfleren: Load Self-Learning moet worden losgekoppeld, geschikt voor gelegenheden met hoge controle-nauwkeurigheidsvereisten.
Statische zelfleren: het is geschikt voor situaties waarin de motor niet van de belasting kan worden gescheiden om dynamische zelfleren te voorkomen nadat de apparatuur is geïnstalleerd.
Uitgebreide motorbesturingsmodi
· V/F -besturingsmodus
· Open Loop Vector (OLVC) besturingsmodus
· Gesloten lus vector (CLVC) besturingsmodus
Groot startkoppel
· Open Loop Vector (OLVC): 0,5 Hz/150%
· Gesloten lusvector (CLVC): 0Hz/200%
Hoge overbelastingscapaciteit
· Overbelastingscapaciteit: 150% nominale stroom voor 60s, 180% nominale stroom voor 10s

Handig ontwerp
Bedieningstoetsenbord
· Standaardmachines van 110 kW en hieronder worden verzonden met een ingebouwd LED-toetsenbord en ondersteunen geen externe bedrading. Standaardmachines van 132 kW en hoger worden verzonden met een ingebouwd LED-toetsenbord dat externe bedrading ondersteunt.
· 110 kW en onder de externe ingang van toetsenbord kunnen worden uitgerust met een onafhankelijk LED -toetsenbord
· Het bewerkingstoetsenbord heeft functies zoals foutopsporingsparameters, het bewaken van de werkstatus, start- en stopcontrole en kopieerparameters.
Verschillende uitgebreide functies
· Optionele expansiecommunicatiekaart ondersteunt PROFIBUS-DP, PROFINET IO, CANOPEN, MODBUS TCP/IP, ETHERCAT, Ethernet/IP en andere buscommunicatie (slot1-uitbreidingskaartsleuf)
· Optionele ondersteuning voor verschillende codeplaatinterfacekaarten (slot2 -uitbreidingskaartsleuf)
· Optionele ondersteuning voor I/O -terminaluitbreidingskaart (slot1 -uitbreidingskaartsleuf, zie "Optionele accessoires" Terminal Beschrijving voor details)
OPMERKING: De optionele I/O -terminaluitbreidingskaart en communicatie -uitbreidingskaart bevinden zich in dezelfde uitbreidingskaartsleuf en ze kunnen niet tegelijkertijd worden geïnstalleerd en gebruikt.
Ondersteun verschillende toepassingsfuncties
· Wanneer de frequentie -omvormer begint en stopt, kan de motorrem worden geregeld
· Functie met meerdere snelheden, realiserend dat 16-versnellingsband door controle-terminals wordt gerealiseerd
· Nul Servo-functie, de motor kan een zero-speed-positie-vergrendeling in CLVC-modus bereiken
· Willekeurige PWM -diepte kan het harde geluid van de motor verbeteren
· Encoder redundante werkingsmodus, die automatisch kan overschakelen naar OLVC -bewerking wanneer de encoder faalt
Achtergrond Snel debugging -software
· Monitoring, parameterbewerking en andere functies maken debugging en onderhoud handiger
· Ondersteunt gebeurtenisopname en foutopname, waardoor fouten onzichtbaar worden
Betrouwbare remfunctie
· Met DC -remfunctie
· Alle series worden standaard geleverd met ingebouwde remeenheid
· Het vergroten van de remweerstand kan een beter remeffect bereiken, terwijl de elektrische installatieruimte en elektrische kosten van de gebruiker worden bespaard.


Technische specificatie
