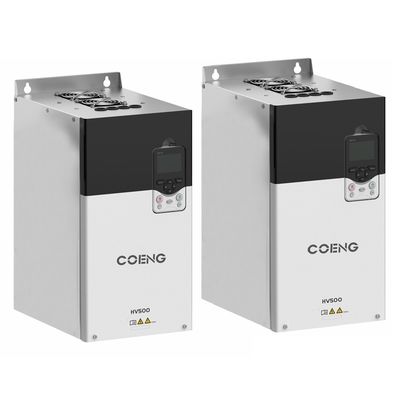

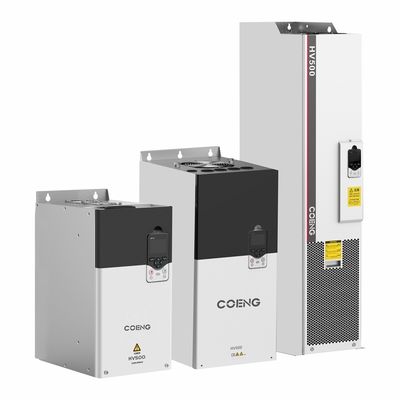

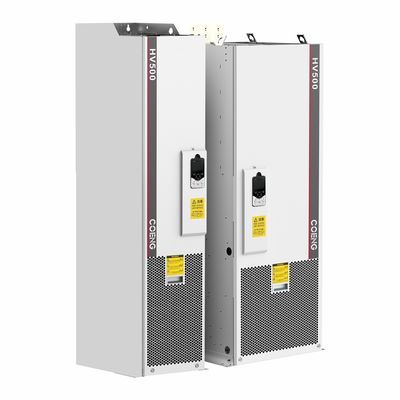

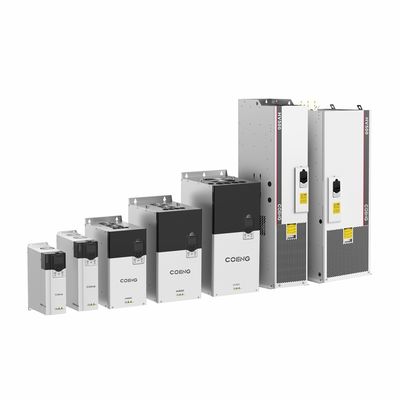

Energiezuinige HV500 VFD-laagspanningstechnische oplossing voor 220V-690V-systemen
| Plaats van herkomst | Chinees |
|---|---|
| Merknaam | COENG |
| Certificering | CE, IEC |
| Modelnummer | HV500-8 |
| Min. bestelaantal | 1 |
| Verpakking Details | houten kast |
| Levertijd | 10-30working dagen |
| Betalingscondities | L/C, T/T |
| Levering vermogen | 20000SETS/YEAR |
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Motortype | Asynchrone motor, synchrone motor | Controlemethode | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) |
|---|---|---|---|
| Versnellings- en vertragingstijd | 0.0s~3200.0s, 0.0min~3200.0min | Begintorsie | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) |
| Precisie van de snelheidsregeling | OLVC 0,2%, CLVC 0,01% | OEM's | - Ja, dat klopt. |
| Uitvoer Uout | 0V-Input Uin | Uitgangsfrequentie | 0 Hz ~ 500 Hz |
| Markeren | 220V-690V VFD,Energiezuinige VFD,VFD voor laagspanningstechnologie |
||
Productomschrijving
Performance-kenmerken
Back-end snelle debugging software
Krachtig en gemakkelijk te gebruiken, met functies zoals parameterinstelling, real-time oscilloscoop, storingsregistratie, gebeurtenisregistratie, enz.
Uitstekende prestaties
Ophanging bij nul snelheid;
torse-respons 1-3 ms;
Extreme lage dynamische snelheidsvermindering en dynamische snelheidsverminderingsequivalent;
Uitstekende robuustheid;
nauwkeurige identificatie van het motormodel offline/online.
Verscheidene behoeften bevredigd
standaard LCD-paneel om de gebruikerservaring te verbeteren;
"Technologie" bedoeld in 6A001.a.1.
Uitbreidbare communicatie kaart, codering schijf kaart, spanning detectie kaart.
Gemakkelijk te gebruiken
De in punt 6.2.4.1 bedoelde parameters zijn van toepassing op de volgende systemen:
Een ingebouwde remunit is mogelijk om de installatiebeheersing te besparen;
Het ontwerp in de stijl van een boek om naadloze installatie naast elkaar te ondersteunen.
Universaliteit
Verscheidene internationale standaardcertificaten, conform RoHS-richtlijnen;
V/F, OLVC en CLVC-besturing ondersteund;
Verscheidene communicatieprotocollen ondersteund;
Ondersteunde asynchrone en permanente magneet-synchrone motoren.
Duurzaamheid
Mechanisch trillingsniveau 3M3;
onafhankelijk ontwerp van luchtleidingen;
De volgende onderdelen zijn bedoeld voor de toepassing van de onderstaande voorschriften:
Een ingebouwd dynamisch temperatuurmodel voor verbindingen om de toepassing van de productveiligheid te vergemakkelijken.
Hoofdparameters
| Model | HV500 laagspanningstechnische enkel aandrijving-omvormer | |
| iInput/output Kracht |
Invoer Uin | 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, |
| 500V (-15%) ~ 690V (+10%) 3fase | ||
| Invoerfrequentie | 50 Hz/60 Hz ± 5% | |
| Ontwijkingsgraad van Uin | ≤ 3% | |
| Uitvoer Uout | 0V~Input Uin | |
| Uitgangsfrequentie | 0 Hz tot 500 Hz | |
| Vermogensbereik | 2.2kW~560kW | |
| Controle Prestaties |
Motortype | Asynchrone / synchrone |
| Controlemethode | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) | |
| Versnellingsbereik | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Startmoment | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Torknauwkeurigheid | ≤ 5%, vectorcontrole | |
| Koppelpulsatie | ≤ 5%, vectorcontrole | |
| Precisie van de snelheidsregeling | OLVC 0,2%, CLVC 0,01% | |
| Torkrespons | < 5 ms, vectorcontrole | |
| Dynamische snelheidsreductie | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Versnelling en vertraging | 0.0s~3200.0s, 0.0min~3200.0min | |
| Torkheffen | 00,0% tot en met 30,0% | |
| Overbelasting | Zware belasting 150% 1min/5min, lichte belasting 110% 1min/5min | |
| V/F-curve | Meerdere manieren: lineaire V/F curve, 5 soorten koppelvermindering karakteristieke curve modus (2.0 vermogen, 1.8 vermogen, 1.6 vermogen, 1.4 vermogen, 1.2 vermogen), door de gebruiker gedefinieerde VF curve | |
| Invoerfrequentie nauwkeurigheid | Digitaal: 0.01Hz, analoog: 0.01Hz | |
| Controle Prestaties |
Versnellings- en vertragingskurve | Rechte, S-bocht |
| Versnelling van het voertuig | 16-snelheidsstappen Bewerking via besturingsterminals | |
| Automatische spanningsregeling (AVR) | Automatisch de uitgangsspanning constant houden wanneer de netspanning binnen een bepaald bereik verandert | |
| Vaste lengte | Gezette en vaste lengtecontrole | |
| Ingebouwde PID | Het kan gemakkelijk worden gebouwd gesloten lus besturingssysteem | |
| Verbeteringsfunctie | Vrije functieblok | |
| iInput/output | Frequentie ingesteld | Sleutelbord, Up/Down terminals, Multiple Speed-Steps Operation, Terminals Pulsation, Com |
| Kracht | ||
| Analoog-invoerterminals | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Digitale invoerterminals | DI1-DI6, 6 programmeerbare digitale invoerterminals, optocoupler isolatie, compatibel met drain/bron input | |
| Digitale ingangs-/uitgangsterminals | DIO1: snelle pulsautoutput, normale input/output; DIO2: snelle pulsautoutput, normale input/output | |
| Analog-uitgangsterminals | 2 snaren 0V~10V/0 (4) mA~20mA | |
| Uitgang van de relais | 2Strings Contacttype FormulierC | |
| Meting van motortemperatuur | Ondersteuning PT100/PT1000/KTY84 | |
| STO-interface | SIL3/PLe Veilig koppel uitschakelen | |
| Com | Protocol nr. | Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet |
| Profinet, Devicenet, ControlNet. | ||
| t | ||
| Milieu | Hoogte | Geen verlaging van de werkingssfeer Binnen 2000 m hoogte; 2000 m~4000 m, elke 100 m opheffing, verlaging van 1% (stroom) |
| Operatietemperatuur | -25°C~+40°C (40°C~55°C Verwarming) | |
| Vochtigheid | 15% tot 95%, zonder condensatie | |
| Vibratie | 3M3, IEC60721-3-3 | |
| Bergingstemperatuur | -40°C~+70°C | |
| Plaats van de operatie | Binnen, zonder direct zonlicht, zonder brandbare, corrosieve gassen, vloeistoffen en geleidende deeltjes | |
| Aanhangsel | Coderingskaart, communicatie-uitbreidingskaart, spanningsdetectie-kaart | |
| Beschermingsfunctie | Kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies, overtemperatuur, externe storing, enz. | |
| Efficiëntie | 5.5kW~22kW: ≥93%; boven 30kW: ≥95% | |
| Installatiemethode | Kabinet | |
| Beschermingsniveau | IP20 | |
| Koeling | Geforceerde luchtkoeling | |
