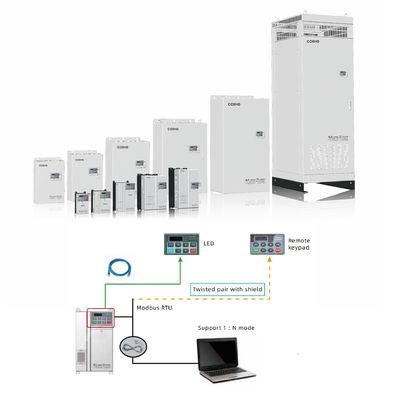

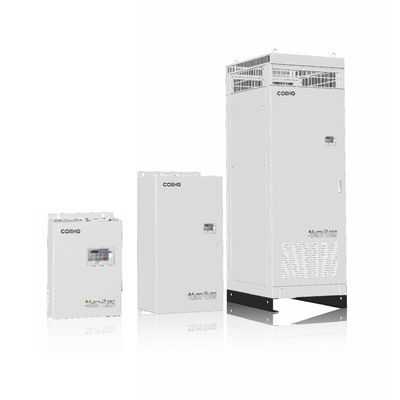

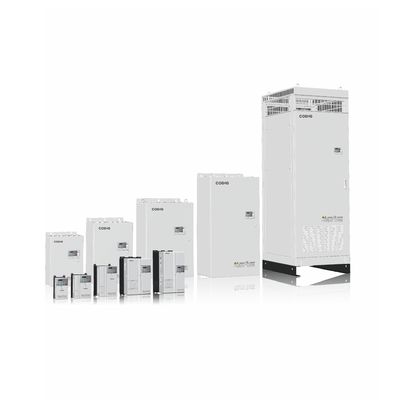

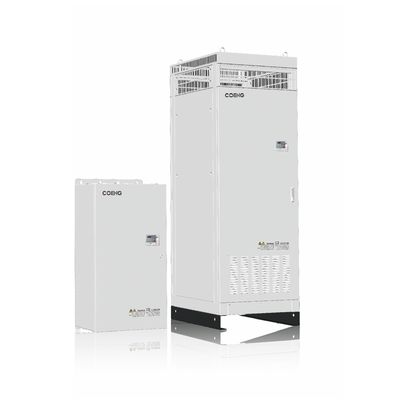

50Hz/60Hz±5% Input Frequency Standard VFD met IGBT Module Heat Protection Design en ingebouwde gelijkstroomreactor

  • 50Hz/60Hz±5% Input Frequency Standard VFD with IGBT Module Heat Protection Design and Built-in DC Reactor
  • 50Hz/60Hz±5% Input Frequency Standard VFD with IGBT Module Heat Protection Design and Built-in DC Reactor
  • 50Hz/60Hz±5% Input Frequency Standard VFD with IGBT Module Heat Protection Design and Built-in DC Reactor
  • 50Hz/60Hz±5% Input Frequency Standard VFD with IGBT Module Heat Protection Design and Built-in DC Reactor
  • 50Hz/60Hz±5% Input Frequency Standard VFD with IGBT Module Heat Protection Design and Built-in DC Reactor
Plaats van herkomst China
Merknaam COENG
Certificering CE
Modelnummer HV300-12
Min. bestelaantal 1
Verpakking Details Houten doos
Levertijd 10-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Vermogensbereik 0.4kW~500kW Inlaatspanning Uin 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH
Invoerfrequentie 50 Hz/60 Hz ± 5% Communicatie-interface RS485, RJ45
Communicatieprotocol MODBUS RTU Vochtigheid < 90% RH, geen condensatie
Verrichtingstemperatuur -20°C~+40°C (Bedrijving met afkoeling bij 40°C~55°C)
Markeren

50Hz/60Hz±5% Invoerfrequentie Standard VFD

,

IGBT-module standaard VFD

,

Ingebouwde standaard VFD voor gelijkstroomreactoren
Laat een bericht achter
Productomschrijving

Performance-kenmerken



Hoge betrouwbaarheid



• Innovatieve onafhankelijke luchtleiding,bescherm de omvormer tegen stof en andere stoffen
• Toepassing van efficiënte en nauwkeurige software voor thermische simulatie
• Het invoeren van geavanceerde thermische testen, validatietechnologie en -apparatuur
• Strenge proefprocedure bij volle en overbelasting
• Alle producten die vóór het begin van de werkzaamheden een hoge-temperatuur-verouderingstest doorstaan
• Automatisch sproeiproces met drie-proof verf



Een hoge aanpassingsvermogen



• Breed spanningsbereik,driefasig 380V ~ 480V
• Ingebouwd C3-filter
• Eenvoudig en gebruiksvriendelijk ontwerp van de EMC-aarding
• Boekvormig ontwerp met 40% minder volume dan traditionele modellen
• Ondersteuning van de naast elkaar geplaatste installatie van meerdere omvormers



Uitstekende prestaties



• Ondersteuning van de aandrijving van driefasige asynchrone motoren
• Ondersteuning van V/F-besturing, open-loop vectorbesturing
• Uitgebreide motor-autotuningfuncties, met inbegrip van dynamische, statische en statische+dynamische auto-tuning



Verschillende uitbreidingsfuncties



• Optioneel I/O terminal uitbreidingskaarten
• Ondersteuning van Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP en andere buscommunicatie



Gebruiksgemak op industrie-specifieke wijze



• Modellen van 22 kW en lager zijn standaard uitgerust met een ingebouwde remsysteem, terwijl modellen van 30 kW tot 560 kW optioneel een ingebouwde remsysteem hebben.
• Ondersteunende proces PID-regeling die kan worden toegepast bij constante temperatuurregeling, constante drukregeling en spanningsregeling
• Ondersteunende wobbelfunctie die kan worden toegepast in de vezel- en textielindustrie
• Ondersteuning van willekeurige PWM-diepte om motorgeluid te verminderen
• Ondersteuning van V/F Ondersteuning van V/F halfscheiding en volledige scheiding



Autonome snelle debugging

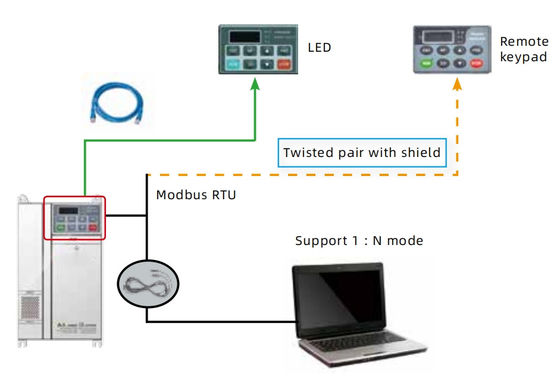

• Ondersteuning van achtergrondsoftware voor snelle debugging
• Ondersteuning van evenementenlogboeken en foutrecords



50Hz/60Hz±5% Input Frequency Standard VFD met IGBT Module Heat Protection Design en ingebouwde gelijkstroomreactor 050Hz/60Hz±5% Input Frequency Standard VFD met IGBT Module Heat Protection Design en ingebouwde gelijkstroomreactor 1



Hoofdparameters



Posten Specificatie Beschrijving en technische gegevens
Inlaat-/uitsetvermogen Inlaatspanning Inlaatspanning: 380V (-15%) tot 480V (+10%) Fase: Driefasig
Inlaatvermogenfrequentie 50 Hz/60 Hz ± 5%
Onbalans van de ingangsspanning ≤ 3%
Uitgangsspanning 0V~Inputspanning
Uitgangsfrequentie 0 ¢ 600 Hz
Prestaties van de hoofdcontrole Motortype Asynchrone motoren
Besturingsmodus V/F, OLVC ((Open-loop Vector Control)
Versnellingsbereik 1Voor de toepassing van deze richtlijn geldt dat:
Startmoment OLVC: 150% ((0,25Hz)
Torknauwkeurigheid ± 5% (OLVC, hoger dan 5 Hz)
Torcegevorming ≤ ± 5%, in vectorregelaarstand
Snelheidsstabiliteit OLVC, 0,2%
Torkrespons ≤ 5 ms, in vectorcontrolemodus
Versnelling/vertragingstijd 0.0s~3200.0s; 0.0min~3200.0min
Verhoging van het koppel 00,0% tot en met 30,0%
Overbelastingcapaciteit G-type: 150% 1min/5min; 180%10s/5min; P-type: 110% 1min/5min; 150% 10s/5min
V/F-curve Rechte lijntype, meerpunttype, V/F halfscheiding, V/F volledige scheiding
Invoerfrequentie-resolutie Digitale instelling: 0,01Hz, analoge instelling: maximale frequentie ×0,025%
Hoofdfuncties Versnelling/vertragingskurve Rechte lijn en S-curve
Eenvoudige PLC, multi-snelheidsbesturing 16 versnellingssegmenten ondersteund door besturingsterminals
Automatische spanningsregeling (AVR) Automatisch houdt de uitgangsspanning constant wanneer de netspanning binnen een bepaald bereik varieert
Vaste lengtecontrole Besturing met ingegeven lengte
Ingebouwde PID Makkelijk een gesloten besturingssysteem
Multi-motor schakeling Overschakeling tussen twee groepen motorparameters om de twee motoren te bedienen
Virtueel I/O 8 groepen virtuele VDI/VDO, 3 groepen AI als DI, waardoor eenvoudige logische besturing mogelijk is
Stallingsregeling voor overspanning/overstroom Automatische stroom- en spanningsbeperking tijdens de werking om te voorkomen dat de omvormer door frequente overstromingen of overspanningen uitvalt
Herstart na stroomstoring Na stroomstoring en herstel, de omvormer wacht voor een bepaalde tijd voordat automatisch draaien
Snelstroombeperking Vermijdt frequente overstromingsfouten in de omvormer
Inlaat-/uitsetvermogen Frequentieregeling Toetsenbord; terminal UP/DOWN; multi-referentie; pulsreferentie; communicatie
Analoog-invoerterminals AI1; AI2: 0V~10V/ 0 (4) mA~20mA
Digitale invoerterminals DI1-DI5, 5 programmeerbare digitale invoerterminals met opto-isolatie, compatibel met beide
zinken/opbrengen.
DI5 ondersteunt hogesnelheidspuls-invoer met een maximale invoerfrequentie van 100 kHz.
Digitale uitgangsterminals Open collectie-uitgang; uitgangsspanningsbereik: 0V~24V; stroombelastingcapaciteit: 50mA.
DO1 ondersteunt een hoge-snelheidspuls met een maximale uitgangsfrequentie van 100 kHz.
Analoog-uitgangsterminals 1 kanaal 0V ~ 10V/0(4) mA ~ 20mA
Relais-uitgang 1-kanaal contactvorm C, NO+NC
Communicatie Communicatieprotocollen Modbus RTU (standaardconfiguratie); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (optioneel)
Omgevingsvereisten Hoogte ≤ 1000 m: geen reden tot afschrijving
1000~3000 m: stroomverlaging met 1% per 100 m verhoogd
Omgevingstemperatuur -25°C+40°C (Running with derating allowed between 40~55)
Vochtigheid 15% ~ 95%, geen condensatie
Vibratie 3M3, IEC60721-3-3
Bergingstemperatuur -40°C tot +70°C
Installatieplaats Binnen, zonder direct zonlicht, vrij van brandbare, corrosieve gassen, vloeistoffen en geleidende deeltjes.
Optioneel accessoire Communicatie-uitbreidingskaart, I/O-terminal-uitbreidingskaart
Bescherming Bescherming tegen kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies, overtemperatuur, externe storingen, enz.
Installatiemethode met een gewicht van niet meer dan 10 kg
Beschermingscategorie IP20
Koelmethode Luchtkoeling
