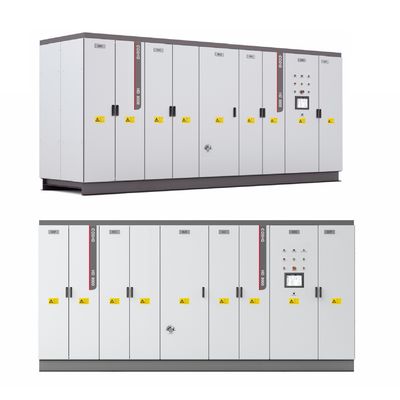

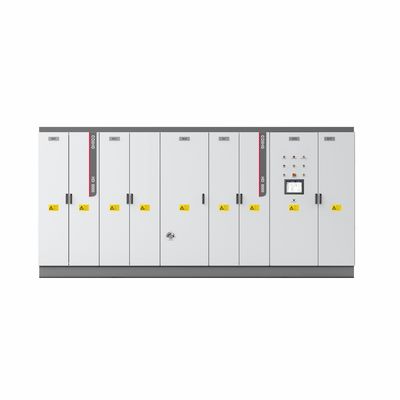

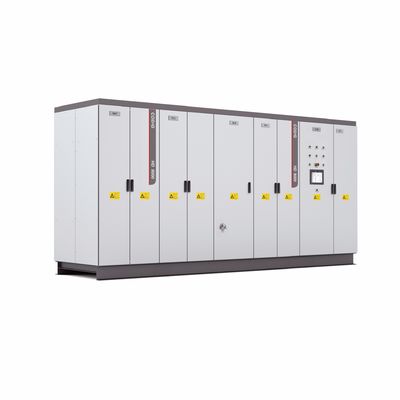

Modulair ontwerp VFD IP54 Ontwerpbescherming IGCT AC-DC-AC C4-M Corrosiebestendigheid VFD

  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
Plaats van herkomst China
Merknaam COENG
Certificering CE, IEC
Modelnummer HD8000-AA30
Min. bestelaantal 1
Verpakking Details houten kast
Levertijd 10-30working dagen
Betalingscondities L/C, T/T
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Productontwerp Modulair ontwerp HMI 15.6 inch Touch LCD-scherm van industriële kwaliteit
Nominale spanning aan de motorzijde 10kv Milieu Altiude ≤ 4000 mm ((2000m~4000m Afschrijving)
Standaardspanning aan de netzijde 1000V Overbelastingscurve 110%@ Nominale stroom, 120%@ Nominale stroom 60s
Omgevingstemperatuur Inlaattemperatuur≤40 Rectificatiemethode PWM, Diode Basic Rectification
Markeren

AC-DC-AC VFD

,

Modulair ontwerp VFD

,

VFD voor ontwerpbescherming IP54
Laat een bericht achter
Productomschrijving

Performance-kenmerken



Betrouwbaar ontwerp



• IGCT-foutvoorspelling en brugarm-schiet-through-beschermingstechnologieën
• Ontwerp van redundantie en fouttolerantie voor de belangrijkste componenten
• Gebruik van dubbelzijdige drukcontacten
• IP54-bescherming en C4-M-corrosiebestendigheid

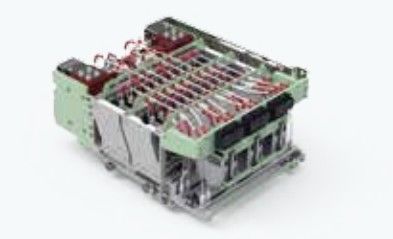

Modulair ontwerp voor eenvoudig onderhoud



• Modulair ontwerp van de belangrijkste onderdelen
• Intelligente foutdiagnosesysteem voor snelle foutopsporing
• Met slechts 15 minuten voor de montage/demonstratie van de fase-module



Uitstekende controleprestaties



• Vermogen tot werking in vier kwadranten
• Ondersteuning van verschillende motoren
• Snelle dynamische koppelrespons en onderdrukking van torsietwinningen
• Segmenteerde synchrone modulatie van motoren
• Selectieve harmonische eliminatie pulsbreedte modulatie (SHEPWM)



Een hoge aanpassingsvermogen



• Configuratie met één motor/meermotor
• Ontwerp op grote hoogte: geen noodzaak om binnen een hoogte van 2000 m te ontlasten
• Nettoadaptabiliteitsontwerp, waardoor het systeem zich kan aanpassen aan netongewogenheid, netharmonicen, flikkerende netfrequentie, tijdelijke netspanningsdalingen en hoge/lage spanning door de netten



Communicatieprotocollen en inbedrijfstellingssoftware



• Ondersteuning van aanpasbare communicatieprotocollen via optionele modules
• Robuust bewakingssysteem voor realtime monitoring van interne gegevens, golfvormen en andere informatie
• hopeInsight Background Software voor snelle inbedrijfstelling



Internationaal toonaangevende technologie



• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, met een aantal technologieën die internationaal als toonaangevend worden beoordeeld

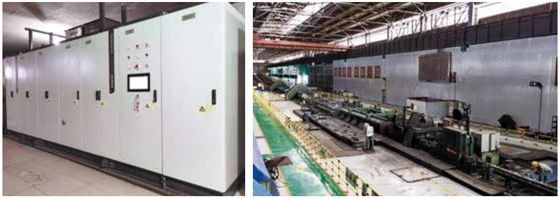

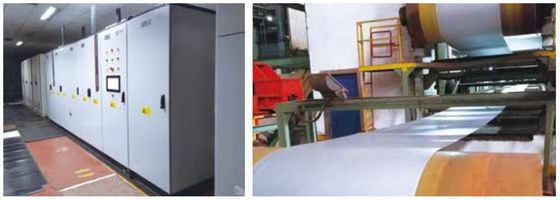

Modulair ontwerp VFD IP54 Ontwerpbescherming IGCT AC-DC-AC C4-M Corrosiebestendigheid VFD 0Modulair ontwerp VFD IP54 Ontwerpbescherming IGCT AC-DC-AC C4-M Corrosiebestendigheid VFD 1

Modulair ontwerp VFD IP54 Ontwerpbescherming IGCT AC-DC-AC C4-M Corrosiebestendigheid VFD 2



Hoofdparameters



Model HD8000-serie Middenspanningstechnische omvormer
Basis rechtgever Invoerfrequentie 45 Hz ~ 66 Hz
Basisvermogensfactor ≥ 95% (gebaseerd op 12 pulsen en hoger, nominale stroom,
en 2% stroominvoerreactor)
PWM-rectificator Invoerfrequentie 45 Hz ~ 66 Hz
Vermogensfactor 1 (kan continu worden ingesteld)
Beschermingsfuncties Bescherming tegen overbelasting, oververhitting, kortsluiting,
foutvoorspelling
Inverter Uitgangsspanning 1: 1,65 kV; 2: 2,4 kV; 3: 3,3 kV; 4: 4,16 kV; 6: 6,6 kV;
A: 10 kV; B: 13,8 kV; C: 19,8 kV
Uitgangsfrequentie 0 ~ 110 Hz (hogere uitgangsfrequenties kunnen naar behoefte worden aangepast)
Snelheidsstabiliteit OLVC: 0,2% CLVC: 0,01%
Versnellingsschommelingen OLVC: 0,4% CLVC: 0,2%
Startmoment OLVC: 150% CLVC: 200%
Regeling van het koppel V/F: Ondersteunde OLVC: Ondersteunde CLVC: Ondersteunde
Koppelnauwkeurigheid OLVC: 5% CLVC: 2% (aanpasbaar)
Torse-responstijd ≤ 5 ms
Snelheidsresponstijd OLVC: 100 ms CLVC: 100 ms
Dynamisch snelheidsverminderingsequivalent OLVC: 0,5%*s CLVC: 0,25%*s
Systemen Efficiëntie Twee-kwadrant: ≥ 99% (exclusief rectificatortransformator)
Vier kwadrant: ≥98,5% (exclusief rectificatortransformator)
Temperatuur Inlaattemperatuur ≤ 35°C (buitenwater)
Hoogte ≤ 2000 m (de ratings moeten worden verlaagd voor 2000 m ~ 4000 m)
IP-classificatie IP54
Koelstand Vloeistofkoeling
Klasse van corrosiebestendigheid C4-M
