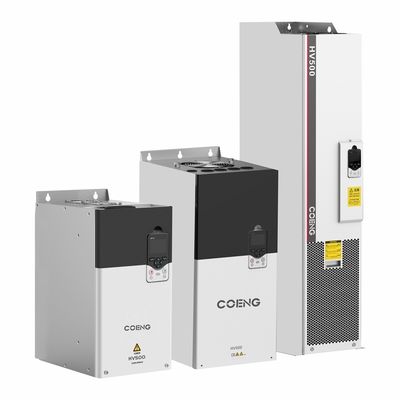

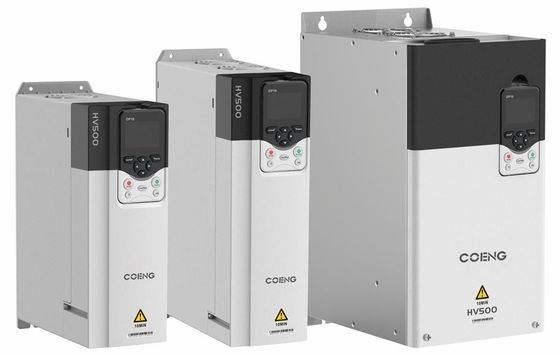

LCD-paneel laagspanning VFD 24V gelijkstroom Invoervermogen ondersteund 2,2kw 560kw 380V 690V

  • LCD Panel Low Voltage VFD 24V DC Input Power Supported 2.2kw 560kw 380V 690V
  • LCD Panel Low Voltage VFD 24V DC Input Power Supported 2.2kw 560kw 380V 690V
  • LCD Panel Low Voltage VFD 24V DC Input Power Supported 2.2kw 560kw 380V 690V
  • LCD Panel Low Voltage VFD 24V DC Input Power Supported 2.2kw 560kw 380V 690V
  • LCD Panel Low Voltage VFD 24V DC Input Power Supported 2.2kw 560kw 380V 690V
Plaats van herkomst China
Merknaam COENG
Certificering CE, IEC
Modelnummer HV500-8
Min. bestelaantal 1
Verpakking Details houten kast
Levertijd 10-30working dagen
Betalingscondities L/C, T/T
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Motortype Asynchrone motor, synchrone motor Controlemethode V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control)
Versnellings- en vertragingstijd 0.0s~3200.0s, 0.0min~3200.0min Begintorsie VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz)
Precisie van de snelheidsregeling OLVC 0,2%, CLVC 0,01% OEM's - Ja, dat klopt.
Uitvoer Uout 0V-Input Uin Uitgangsfrequentie 0 Hz ~ 500 Hz
Markeren

LCD-paneel laagspannings VFD

,

24V gelijkstroom-invoer laagspannings-VFD

,

VFD laagspanning 2
Laat een bericht achter
Productomschrijving

Performance-kenmerken



Back-end snelle debugging software

Krachtig en gemakkelijk te gebruiken, met functies zoals parameterinstelling, real-time oscilloscoop, storingsregistratie, gebeurtenisregistratie, enz.



Uitstekende prestaties

Ophanging bij nul snelheid;
torse-respons 1-3 ms;
Extreme lage dynamische snelheidsvermindering en dynamische snelheidsverminderingsequivalent;
Uitstekende robuustheid;
nauwkeurige identificatie van het motormodel offline/online.



Verscheidene behoeften bevredigd

standaard LCD-paneel om de gebruikerservaring te verbeteren;
"Technologie" bedoeld in 6A001.a.1.
Uitbreidbare communicatie kaart, codering schijf kaart, spanning detectie kaart.



Gemakkelijk te gebruiken

De in punt 6.2.4.1 bedoelde parameters zijn van toepassing op de volgende systemen:
Een ingebouwde remunit is mogelijk om de installatiebeheersing te besparen;
Het ontwerp in de stijl van een boek om naadloze installatie naast elkaar te ondersteunen.



Universaliteit

Verscheidene internationale standaardcertificaten, conform RoHS-richtlijnen;
V/F, OLVC en CLVC-besturing ondersteund;
Verscheidene communicatieprotocollen ondersteund;
Ondersteunde asynchrone en permanente magneet-synchrone motoren.



Duurzaamheid

Mechanisch trillingsniveau 3M3;
onafhankelijk ontwerp van luchtleidingen;
De volgende onderdelen zijn bedoeld voor de toepassing van de onderstaande voorschriften:
Een ingebouwd dynamisch temperatuurmodel voor verbindingen om de toepassing van de productveiligheid te vergemakkelijken.

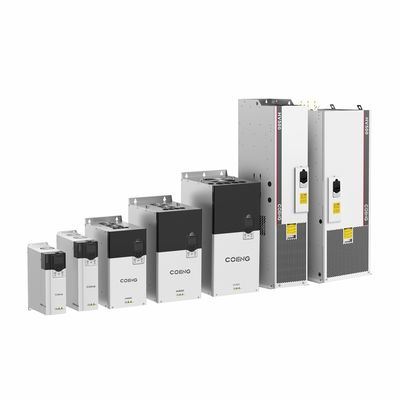

LCD-paneel laagspanning VFD 24V gelijkstroom Invoervermogen ondersteund 2,2kw 560kw 380V 690V 0



Hoofdparameters



Model HV500 laagspanningstechnische enkel aandrijving-omvormer
iInput/output
Kracht		 Invoer Uin 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase,
500V (-15%) ~ 690V (+10%) 3fase
Invoerfrequentie 50 Hz/60 Hz ± 5%
Ontwijkingsgraad van Uin ≤ 3%
Uitvoer Uout 0V~Input Uin
Uitgangsfrequentie 0 Hz tot 500 Hz
Vermogensbereik 2.2kW~560kW
Controle
Prestaties		 Motortype Asynchrone / synchrone
Controlemethode V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control)
Versnellingsbereik 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Startmoment VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz)
Torknauwkeurigheid ≤ 5%, vectorcontrole
Koppelpulsatie ≤ 5%, vectorcontrole
Precisie van de snelheidsregeling OLVC 0,2%, CLVC 0,01%
Torkrespons < 5 ms, vectorcontrole
Dynamische snelheidsreductie OLVC < 0,5%*s, CLVC < 0,3%*s
Versnelling en vertraging 0.0s~3200.0s, 0.0min~3200.0min
Torkheffen 00,0% tot en met 30,0%
Overbelasting Zware belasting 150% 1min/5min, lichte belasting 110% 1min/5min
V/F-curve Meerdere manieren: lineaire V/F curve, 5 soorten koppelvermindering karakteristieke curve modus (2.0 vermogen, 1.8 vermogen, 1.6 vermogen, 1.4 vermogen, 1.2 vermogen), door de gebruiker gedefinieerde VF curve
Invoerfrequentie nauwkeurigheid Digitaal: 0.01Hz, analoog: 0.01Hz
Controle
Prestaties		 Versnellings- en vertragingskurve Rechte, S-bocht
Versnelling van het voertuig 16-snelheidsstappen Bewerking via besturingsterminals
Automatische spanningsregeling (AVR) Automatisch de uitgangsspanning constant houden wanneer de netspanning binnen een bepaald bereik verandert
Vaste lengte Gezette en vaste lengtecontrole
Ingebouwde PID Het kan gemakkelijk worden gebouwd gesloten lus besturingssysteem
Verbeteringsfunctie Vrije functieblok
iInput/output Frequentie ingesteld Sleutelbord, Up/Down terminals, Multiple Speed-Steps Operation, Terminals Pulsation, Com
Kracht
Analoog-invoerterminals AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
Digitale invoerterminals DI1-DI6, 6 programmeerbare digitale invoerterminals, optocoupler isolatie, compatibel met drain/bron input
Digitale ingangs-/uitgangsterminals DIO1: snelle pulsautoutput, normale input/output; DIO2: snelle pulsautoutput, normale input/output
Analog-uitgangsterminals 2 snaren 0V~10V/0 (4) mA~20mA
Uitgang van de relais 2Strings Contacttype FormulierC
Meting van motortemperatuur Ondersteuning PT100/PT1000/KTY84
STO-interface SIL3/PLe Veilig koppel uitschakelen
Com Protocol nr. Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet
Profinet, Devicenet, ControlNet.
t
Milieu Hoogte Geen verlaging van de werkingssfeer Binnen 2000 m hoogte; 2000 m~4000 m, elke 100 m opheffing, verlaging van 1% (stroom)
Operatietemperatuur -25°C~+40°C (40°C~55°C Verwarming)
Vochtigheid 15% tot 95%, zonder condensatie
Vibratie 3M3, IEC60721-3-3
Bergingstemperatuur -40°C~+70°C
Plaats van de operatie Binnen, zonder direct zonlicht, zonder brandbare, corrosieve gassen, vloeistoffen en geleidende deeltjes
Aanhangsel Coderingskaart, communicatie-uitbreidingskaart, spanningsdetectie-kaart
Beschermingsfunctie Kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies, overtemperatuur, externe storing, enz.
Efficiëntie 5.5kW~22kW: ≥93%; boven 30kW: ≥95%
Installatiemethode Kabinet
Beschermingsniveau IP20
Koeling Geforceerde luchtkoeling

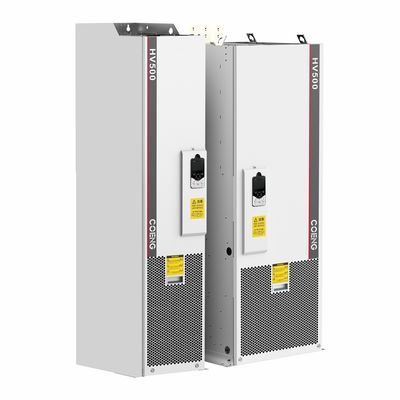

LCD-paneel laagspanning VFD 24V gelijkstroom Invoervermogen ondersteund 2,2kw 560kw 380V 690V 1LCD-paneel laagspanning VFD 24V gelijkstroom Invoervermogen ondersteund 2,2kw 560kw 380V 690V 2
