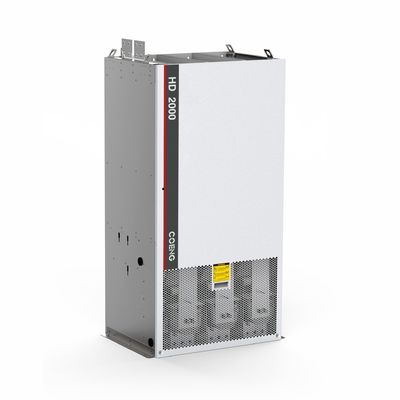

Modulair ontwerp Lage spanning VFD HD2000 Spanningsniveaus 400V 690V 1140V 1380V

  • Modular Design Low voltage VFD HD2000 Voltage Levels 400V 690V 1140V 1380V
  • Modular Design Low voltage VFD HD2000 Voltage Levels 400V 690V 1140V 1380V
  • Modular Design Low voltage VFD HD2000 Voltage Levels 400V 690V 1140V 1380V
  • Modular Design Low voltage VFD HD2000 Voltage Levels 400V 690V 1140V 1380V
  • Modular Design Low voltage VFD HD2000 Voltage Levels 400V 690V 1140V 1380V
Plaats van herkomst China
Merknaam COENG
Certificering CE
Modelnummer HD2000-C-10-12
Min. bestelaantal 1
Verpakking Details Karton, Triplexgeval
Levertijd 10-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Model HD2000-C-10-12 Speciale functie Multistapsnelheid
OEM's Acceptabel OutType Drievoud
Producten met een vermogen van niet meer dan 50 W Analooginvoer Binnen 0,2% van maximumoutputfrequentie
Werkefficiëntie Zeer Goed Klavier LED/LCD
Markeren

Modulair ontwerp laagspannings VFD

,

400 V laagspannings VFD

,

690V laagspannings VFD
Laat een bericht achter
Productomschrijving

Betrouwbaar ontwerp

• Zeer overbodige besturings- en energiesystemen
• Verlenging van de levensduur van snel slijtageparties voor warmteafvoer
• Innovatieve radiator met een hoge thermische capaciteit die bestand is tegen sterke inslagbelastingen
• Optische glasvezelkabels die worden gebruikt voor besturingssystemen en energie-eenheden om interferentie te bestrijden

• Isolatie van warmteafvoerkanalen van interne onderdelen om onderdelen te beschermen en beter aan te passen aan het milieu



Modulair ontwerp voor eenvoudig onderhoud

• Gemakkelijk onderhoud zonder speciale gereedschappen
• Alle modules van voren kunnen worden onderhouden
• Intelligent foutdiagnosesysteem voor snelle foutopsporing



Een hoge aanpassingsvermogen

• Een-/meerdere aandrijving in de vorm van eenheden/kasten met twee/vier kwadranten
• Alomvattende rechtlijners: Basic/Smart/PWM rechtlijners
• Sterke aanpassingsvermogen van het net, ondersteunt het net met een breed scala aan input
• Normale werking onder IEC 60721 klasse 3M5 mechanische omstandigheden
• Precies mechanisch ontwerp voor een sterkere antiseismische capaciteit



Aanpasbare communicatieprotocollen

• Inclusief profibus-DP, CANopen, profinet IO, modbus RTU, modbus TCP, etherCAT, etherNet/IP, controlNet en deviceNet, enz.
• hopeInsight achtergrond software voor snelle debugging,inclusief batchparameterinstellingen, download van foutgegevens en golfvormanalyse, hogesnelheidsoscilloscoop en bewerking



Rijke hulpmiddelen voor mens-machine-interactie

• Configureerbaar LCD-toetsenbord met ondersteuning voor het instellen van parameters en het weergeven van systeeminformatie
• Ondersteunende verbinding met hopeInsight via pc voor intelligente foutregistratie en -diagnose

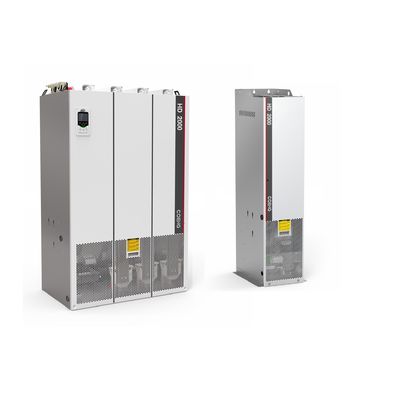

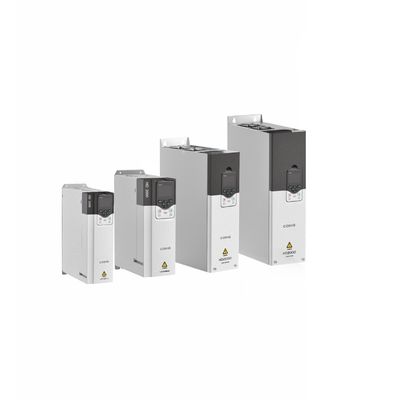

Modulair ontwerp Lage spanning VFD HD2000 Spanningsniveaus 400V 690V 1140V 1380V 0Modulair ontwerp Lage spanning VFD HD2000 Spanningsniveaus 400V 690V 1140V 1380V 1

Hoofdparameters



Model HD2000-serie laagspanningstechnische omvormer ((vloeistofgekoeld)
Basic Rectifier Inlaatspanning 4380V 480V,6500V ¥ 690V
Invoerfrequentie (50Hz/60Hz) ± 6%
Uitgangsspanning Inlaatspanning * 1,32 (bij volle belasting)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), gelijkstroomoverbelasting gedurende 5 seconden,werkcyclus van 300 seconden
Operationeel rendement ≥99% Efficiëntie
Beschermingsmaatregelen Beschermingsfuncties: bescherming tegen oververhitting, bescherming tegen zachte start, interlock
bescherming, en meer.
Intelligente rechtgever Inlaatspanning 4Voor de toepassing van dit reglement geldt:6: 500V ~ 690V
Invoerfrequentie 47 ~ 63 Hz
Uitgangsspanning Inlaatspanning * 1.3 (bij volle belasting)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), gelijkstroomoverbelasting gedurende 5 seconden,werkcyclus van 300 seconden
Operationeel rendement ≥98,5% Efficiëntie
Beschermingsfuncties Beschermingsfuncties: oververhitting, overstromingsbescherming, IGBT-pass-through-bescherming en meer
PWM-rectificator Inlaatspanning 4328 V~480 V,6500 V tot 690 V,9Voor de toepassing van deze richtlijn:
Invoerfrequentie 47 ~ 63 Hz
Uitgangsspanning Inlaatspanning * 1,5 (onder nominale omstandigheden)
Overbelastingcapaciteit Relatieve overbelasting bij 150% van de nominale stroom gedurende 60 seconden, maximale stroom (Imax), gelijkstroomoverbelasting gedurende 5 seconden,werkcyclus van 300 seconden
Operationeel rendement ≥98% Efficiëntie (inclusief LCL-filterunit)
Vermogensfactor Verstelbaar (fabrieksinstelling bij 1)
Beschermingsfuncties Beschermingsfuncties: oververhitting, overstromingsbescherming, overbelastingbescherming, IGBT-pass-through-bescherming en meer.
Inversie Nominale ingangsspanning 4- 40 Vdc ≈ 780 Vdc.650 Vdc 1100 Vdc,9488Vdc 2200Vdc,
A:1488Vdc~2200Vdc
Uitgangsspanning 0 ~ Inlaatspanning van de rectificator
Uitgangsfrequentie 0 ~ 500 Hz
Versnellingsbereik V/F:1:50 OLVC:100 CLVC:1:1000
Snelheidsstabiliteit OLVC:00,2% CLVC:0.01%
Versnellingsschommelingen OLVC:00,2% CLVC:00,1%
Startmoment OLVC:150% ((0,5 Hz) CLVC:200% ((0 Hz)
Regeling van het koppel V/F: Niet-ondersteunde OLVC:ondersteunde CLVC:ondersteund
Koppelnauwkeurigheid OLVC: 5% CLVC: 5%
Torse-responstijd OLVC: 5 ms CLVC: 5 ms
Snelheidsresponstijd Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast:
Dynamisch snelheidsverminderingsequivalent OLVC:00,5%*s CLVC:00,3%*s
Milieuomstandigheden Temperatuur -15°C ~ +40°C zonder afkoeling, +40°C ~ +55°C afkoeling geldt
Vochtigheid 5% ~ 95% Mon-condensatie
Hoogte ≤ 4000m, de afschrijving geldt van 2000m tot 4000m
Mechanische gegevens Antivibratieprestaties Voldoet aan IEC 60721-3-3:2002
Beschermingsniveau IP00 / IP20 / IP40
Veiligheidsniveau Voldoet aan UL 508C-2004
Koelmethode met een vermogen van niet meer dan 10 kW

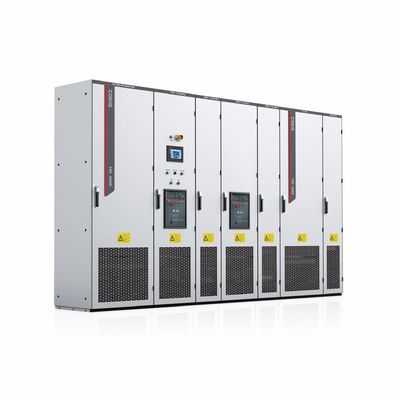

Modulair ontwerp Lage spanning VFD HD2000 Spanningsniveaus 400V 690V 1140V 1380V 2

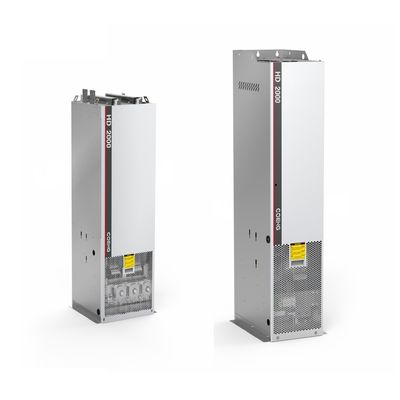

Modulair ontwerp Lage spanning VFD HD2000 Spanningsniveaus 400V 690V 1140V 1380V 3Modulair ontwerp Lage spanning VFD HD2000 Spanningsniveaus 400V 690V 1140V 1380V 4
