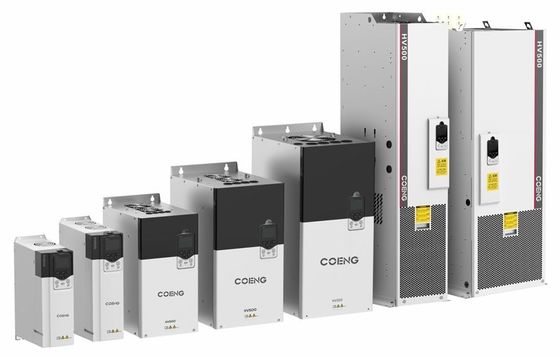

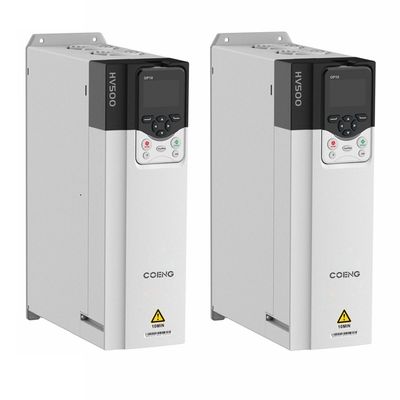

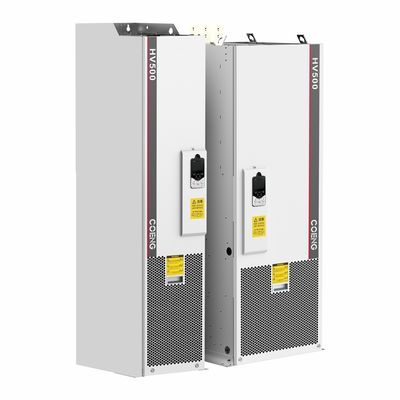

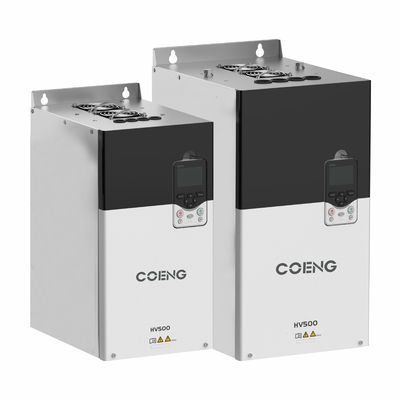

HV500 Laagspanningstechniek Een aandrijving Inverter 220V 380V 690V 2.2kW~560kW

  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
Plaats van herkomst Chinees
Merknaam COENG
Certificering EC
Modelnummer HV500
Min. bestelaantal 1
Verpakking Details Karton, Triplexgeval
Levertijd 10-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Beschermingsgraad IP20 koelweg gedwongen luchtkoeling
Efficiëntie 5.5kW~22kW: ≥93%; boven 30kW: ≥95% Inputvoltage 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, 500V (-15%) ~ 690V (+10%) 3Fase
Invoerfrequentie 50 Hz/60 Hz ± 5% Uitgangsspanning 0V~Inputspanning
Uitgangsfrequentie 0 Hz ~ 500 Hz
Markeren

690 V enkel aandrijving inverter

,

220 V een aandrijving

,

380 V enkel aandrijving inverter
Laat een bericht achter
Productomschrijving

UitvoeringsvermogenKARACTERISTISTE

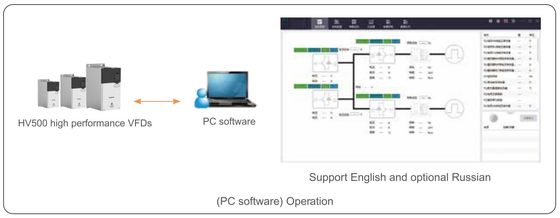

Back-end snelle debugging software



Krachtig en gemakkelijk te gebruiken, met functies zoals parameterinstelling, real-time oscilloscoop, storingsopname, gebeurtenisopname, enz.



Uitstekende prestaties



Ophanging bij nul snelheid;
torse-respons 1-3 ms;
Extreme lage dynamische snelheidsvermindering en dynamische snelheidsverminderingsequivalent;
Uitstekende robuustheid;
nauwkeurige identificatie van het motormodel offline/online.



Verscheidene behoeften bevredigd



standaard LCD-paneel om de gebruikerservaring te verbeteren;
"Technologie" bedoeld in 6A001.a.1.
Uitbreidbare communicatie kaart, codering schijf kaart, spanning detectie kaart.



Gemakkelijk te gebruiken



De in punt 6.2.4.1 bedoelde parameters zijn van toepassing op de volgende systemen:
Een ingebouwde remunit is mogelijk om de installatiebeheersing te besparen;
Het ontwerp in de stijl van een boek om naadloze installatie naast elkaar te ondersteunen.



Universaliteit



Verscheidene internationale standaardcertificaten, conform RoHS-richtlijnen;
V/F, OLVC en CLVC-besturing ondersteund;
Verscheidene communicatieprotocollen ondersteund;
Ondersteunde asynchrone en permanente magneet-synchrone motoren.



Duurzaamheid



Mechanisch trillingsniveau 3M3;
onafhankelijk ontwerp van luchtleidingen;
De volgende onderdelen zijn bedoeld voor de toepassing van de onderstaande voorschriften:
Een ingebouwd dynamisch temperatuurmodel voor verbindingen om de toepassing van de productveiligheid te vergemakkelijken.



Model HV500 laagspanningstechnische enkel aandrijving-omvormer
iInput/output
Kracht		 Invoer Uin 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase,
500V (-15%) ~ 690V (+10%) 3fase
Invoerfrequentie 50 Hz/60 Hz ± 5%
Ontwijkingsgraad van Uin ≤ 3%
Uitvoer Uout 0V~Input Uin
Uitgangsfrequentie 0 Hz tot 500 Hz
Vermogensbereik 2.2kW~560kW
Controle
Prestaties		 Motortype Asynchrone / synchrone
Controlemethode V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control)
Versnellingsbereik 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Startmoment VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz)
Torknauwkeurigheid ≤ 5%, vectorcontrole
Koppelpuls ≤ 5%, vectorcontrole
Precisie van de snelheidsregeling OLVC 0,2%, CLVC 0,01%
Torkrespons < 5 ms, vectorcontrole
Dynamische snelheidsreductie OLVC < 0,5%*s, CLVC < 0,3%*s
Versnelling en vertraging 0.0s~3200.0s, 0.0min~3200.0min
Torkheffen 00,0% tot en met 30,0%
Overbelasting Zware belasting 150% 1min/5min, lichte belasting 110% 1min/5min
V/F-curve Meerdere manieren: lineaire V/F curve, 5 soorten koppelvermindering karakteristieke curve modus (2.0 vermogen, 1.8 vermogen, 1.6 vermogen, 1.4 vermogen, 1.2 vermogen), door de gebruiker gedefinieerde VF curve
Invoerfrequentie nauwkeurigheid Digitaal: 0.01Hz, analoog: 0.01Hz
Controle
Prestaties		 Versnellings- en vertragingskurve Rechte, S-bocht
Versnelling van het voertuig 16-snelheidsstappen Bewerking via besturingsterminals
Automatische spanningsregeling (AVR) Automatisch de uitgangsspanning constant houden wanneer de netspanning binnen een bepaald bereik verandert
Vaste lengte Gezette en vaste lengtecontrole
Ingebouwde PID Het kan gemakkelijk worden gebouwd gesloten lus besturingssysteem
Verbeteringsfunctie Vrije functieblok
iInput/output Frequentie ingesteld Sleutelbord, Up/Down terminals, Multiple Speed-Steps Operation, Terminals Pulsation, Com
Kracht
Analoog-invoerterminals AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
Digitale invoerterminals DI1-DI6, 6 programmeerbare digitale invoerterminals, optocoupler isolatie, compatibel met drain/bron input
Digitale ingangs-/uitgangsterminals DIO1: snelle pulsautoutput, normale input/output; DIO2: snelle pulsautoutput, normale input/output
Analog-uitgangsterminals 2 snaren 0V~10V/0 (4) mA~20mA
Uitgang van de relais 2Strings Contacttype FormulierC
Meting van motortemperatuur Ondersteuning PT100/PT1000/KTY84
STO-interface SIL3/PLe Veilig koppel uitschakelen
Com Protocol nr. Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet
Profinet, Devicenet, ControlNet.
t
Milieu Hoogte Geen verlaging van de werkingssfeer Binnen 2000 m hoogte; 2000 m~4000 m, elke 100 m opheffing, verlaging van 1% (stroom)
Operatietemperatuur -25°C~+40°C (40°C~55°C Verwarming)
Vochtigheid 15% tot 95%, zonder condensatie
Vibratie 3M3, IEC60721-3-3
Bergingstemperatuur -40°C~+70°C
Plaats van de operatie Binnen, zonder direct zonlicht, zonder brandbare, corrosieve gassen, vloeistoffen en geleidende deeltjes
Aanhangsel Coderingskaart, communicatie-uitbreidingskaart, spanningsdetectie-kaart
Beschermingsfunctie Kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies, overtemperatuur, externe storing, enz.
Efficiëntie 5.5kW~22kW: ≥93%; boven 30kW: ≥95%
Installatiemethode Kabinet
Beschermingsniveau IP20
Koeling Geforceerde luchtkoeling




HV500 Laagspanningstechniek Een aandrijving Inverter 220V 380V 690V 2.2kW~560kW 0

HV500 Laagspanningstechniek Een aandrijving Inverter 220V 380V 690V 2.2kW~560kW 1HV500 Laagspanningstechniek Een aandrijving Inverter 220V 380V 690V 2.2kW~560kW 2

Hieronder vindt u een inleiding tot de functies van variabele frequentiedrivers (VFD's):

Functies van variabele frequentiedrivers (VFD's)

  1. Snelheidscontrole

    • VFD's regelen de snelheid van elektromotoren door de frequentie en spanning van de aangeleverde stroom aan te passen, waardoor de snelheid nauwkeurig kan worden geregeld.

  2. Regeling van het koppel

    • Ze kunnen het koppel van motoren beheersen, waardoor toepassingen mogelijk worden die onder verschillende belastingomstandigheden een consistent koppel vereisen.

  3. Energiebesparing

    • Door de snelheid van de motor op basis van de belastingvereisten te optimaliseren, verminderen VFD's het energieverbruik aanzienlijk, vooral in toepassingen met variabele belastingen.

  4. Een zachte start

    • VFD's bieden een zachte startfunctie, waardoor de motoren geleidelijk tot volle snelheid kunnen oplopen. Dit vermindert de mechanische belasting en verlengt de levensduur van de apparatuur.

  5. Operationeel flexibiliteit

    • VFD's zorgen voor gemakkelijke aanpassingen van de motor snelheid en richting, waardoor de operationele flexibiliteit in verschillende toepassingen, zoals vervoerders en pompen, wordt verbeterd.

  6. Verbeterde procescontrole

    • Met nauwkeurige snelheidsregeling verbeteren VFD's de procescontrole, wat leidt tot een betere productkwaliteit en consistentie in productieprocessen.

  7. Verminderde slijtage

    • Door abrupte starts en stops tot een minimum te beperken, verminderen VFD's mechanische slijtage van componenten, waardoor de levensduur van de motor en bijbehorende apparatuur wordt verlengd.

  8. Monitoring en besturing op afstand

    • Veel moderne VFD's beschikken over slimme technologie die afstandsbewaking en -besturing mogelijk maakt, waardoor het efficiënte beheer van motoroperaties mogelijk is.

  9. Beschermingsfuncties

    • VFD's bevatten vaak ingebouwde bescherming tegen overbelastingen, overstromen en oververhitting, waardoor de veilige werking van motoren wordt gewaarborgd.

  10. Harmonische verzachting

    • Sommige VFD's zijn ontworpen om harmonische signalen die tijdens de werking worden gegenereerd te verminderen, waardoor de algehele vermogenskwaliteit wordt verbeterd en de interferentie met andere apparatuur wordt verminderd.

Conclusies

Variabele frequentiedrivers spelen een cruciale rol in moderne industriële toepassingen, omdat ze een efficiënte besturing van de motoren bieden en tegelijkertijd energiebesparingen en de levensduur van apparatuur bevorderen.Hun veelzijdigheid maakt ze essentieel voor verschillende sectoren, met inbegrip van productie, HVAC- en hernieuwbare energiesystemen.
