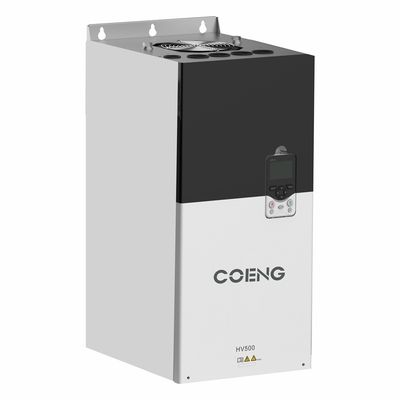

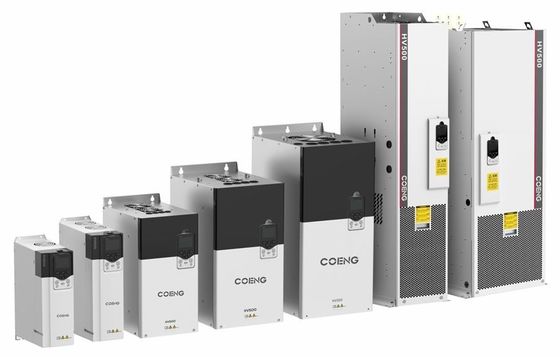

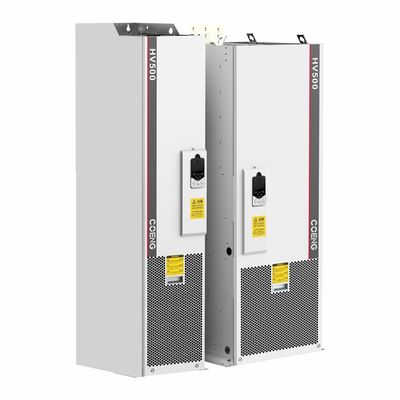

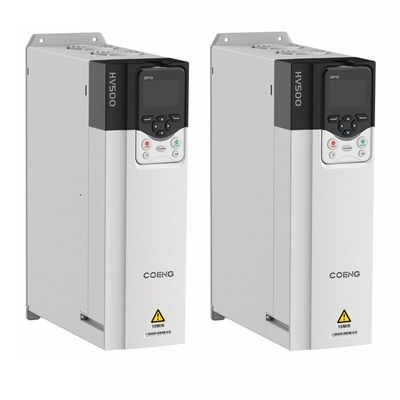

Slechte spanning Engineering Single-Drive Inverter 2.2kW-560kW Uitgangsfrequentie 0 ¢ 600Hz Uitgangsspanning 0V-Invoerspanning

Technische gegevens

Projecten

Specificatie Beschrijving en technische gegevens

Invoervermogen/
uitgang

Inlaatspanning

Inlaatspanning: 380V (-15%) tot 480V (+10%) Fase: Driefasig

Inlaatvermogenfrequentie

50 Hz/60 Hz ± 5%

Onbalans van de ingangsspanning

≤ 3%

Uitgangsspanning

OV-Inputspanning

Uitgangsfrequentie

0~600 Hz

Motortype

Asynchrone motoren

Prestaties van de hoofdcontrole

Besturingsmodus

V/F, OLVC ((Open-loop Vector Control), CLVC ((Closed-loop Vector Control)

Versnellingsbereik

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Startmoment

OLVC: 150% ((0,5Hz), CLVC: 200% ((OHz)

Torknauwkeurigheid

≤ ± 5%, in vectorregelaarstand

Torcegevorming

≤ ± 5%, in vectorregelaarstand

Snelheidsstabiliteit

OLVC, 0,2%; CLVC: 0,1%

Torkrespons

≤ 5 ms, in vectorcontrolemodus

Versnelling/vertraging

0.0s~3200.0s; 0.0min~3200.0min

Verhoging van het koppel

00,0% tot en met 30,0%

Overbelastingcapaciteit

G-model: 150% 1min/5min; 180%10s/5min; P-model: 110% 1min/5min; 150% 10s/5min

V/F-curve

Rechte lijntype, meerpunttype, V/F halfscheiding, V/F volledige scheiding

Invoerfrequentieoplossing

Digitale instelling: 0.01Hz, analoge instelling: 0.01Hz

Versnelling/vertragingskurve

Rechte lijn en S-curve

Hoofdfuncties

Eenvoudige PLC, versnellingsbesturing

16 versnellingssegmenten ondersteund door besturingsterminals

Automatische spanningsregeling (AVR)

Automatisch houdt de uitgangsspanning constant wanneer de netspanning binnen een bepaald bereik varieert

Vaste lengtecontrole

Vaste lengtecontrole

Ingebouwde PID

Makkelijk een gesloten besturingssysteem

Multi-motor schakeling

Overschakeling tussen twee groepen motorparameters om de twee motoren te bedienen

Virtueel I/O

Acht groepen virtuele DI/DO's met eenvoudige logische besturing

Stallingsregeling voor overspanning/overstroom

Automatische stroom- en spanningsbeperking tijdens de werking om te voorkomen dat de omvormer door frequente overstromingen of overspanningen uitvalt

Herstart na stroomstoring

Na stroomstoring en herstel, de omvormer wacht voor een bepaalde tijd voordat automatisch draaien

Snelstroombeperking

Vermijdt frequente overstromingsfouten in de omvormer

Frequentieregeling

toetsenbord; terminal OP/DOWN; multi-referentie; pulsreferentie; communicatie

Invoer/uitvoervermogen

Analoog-invoerterminals

AI1; AI2: 0V~10V/ 0 (4) mA~20mA

Digitale invoerterminals

DI1-DI5, 5 programmeerbare digitale invoerterminals met opto-isolatie, compatibel met beide
de inbreng van het zinken/opbrengen.
DI5 ondersteunt hogesnelheidspuls-invoer met een maximale invoerfrequentie van 100 kHz.

Digitale uitgangsterminals

Open collectie-uitgang; uitgangsspanningsbereik: 0V~24V; stroombelastingcapaciteit: 50mA.
DO1 ondersteunt een hoge-snelheidspuls met een maximale uitgangsfrequentie van 100 kHz.

Analoog-uitgangsterminals

1 kanaal 0V ~ 10V/0(4) mA ~ 20mA

Relais-uitgang

1-kanaal contactvorm C, NO+NC

Communicatie

Communicatieprotocollen

Modbus RTU (standaardconfiguratie); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (optioneel)

Omgeving
Verplichtingen

Hoogte

≤ 1000 m: geen noodzaak tot afschrijving
1000 tot 3000 m: vermindering met 1% per 100 m verhoogd

Omgevingstemperatuur

-25°C+40°C (Running with derating allowed between 40~55)

Vochtigheid

15% ~ 95%, geen condensatie

Vibratie

3M3, IEC60721-3-3

Bergingstemperatuur

-40°C tot +70°C

Installatieplaats

Binnen, zonder direct zonlicht, vrij van brandbare, corrosieve gassen, vloeistoffen en geleidende stoffen
deeltjes.

Optioneel accessoire

Encoderkaart, communicatie-uitbreidingskaart, IO-uitbreidingskaart

Bescherming

Bescherming tegen kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies,
overtemperatuur, externe storingen, enz.

Installatiemethode

met een gewicht van niet meer dan 10 kg

Beschermingscategorie

IP20

Koelmethode

Luchtkoeling
