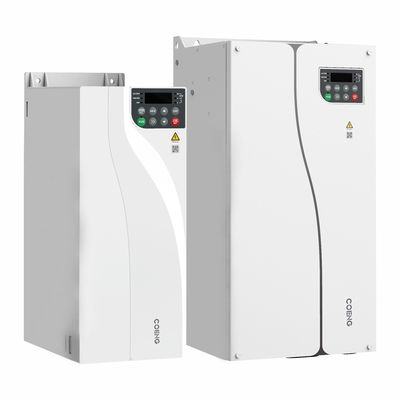

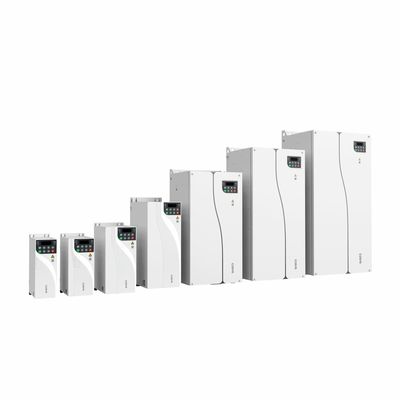

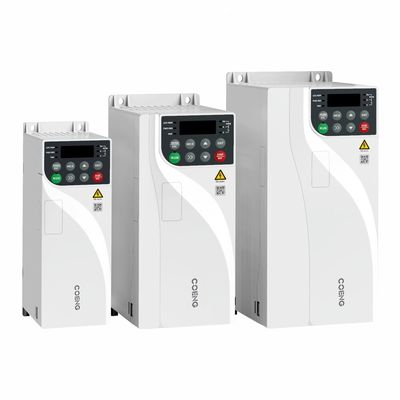

VFD Vector Frequency Inverter Variable Frequency Converter voor Asynchrone Motor Drive Control

  • VFD Vector Frequency Inverter Variable Frequency Converter For Asynchronous Motor Drive Control
  • VFD Vector Frequency Inverter Variable Frequency Converter For Asynchronous Motor Drive Control
  • VFD Vector Frequency Inverter Variable Frequency Converter For Asynchronous Motor Drive Control
Plaats van herkomst China
Merknaam COENG
Certificering CE
Modelnummer HV350
Min. bestelaantal 1
Verpakking Details Karton, Triplexgeval
Levertijd 10-30 werkdagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Inlaatspanning Inlaatspanning: 380V (-15%) tot 480V (+10%) Fase: Driefasig Ingangsvermogensfrequentie 50 Hz/60 Hz ± 5%
Uitgangsspanning 0V~Inputspanning Uitgangsfrequentie 0 ¢ 600 Hz
Typ van de hoofdbesturingsmotor Asynchrone motor Standaard bedieningsversnellingsbereik 1:10 V/F; 1:100 OLVC; 1:1000 CLVC
Meesterbesturingsmodus V/F, OLVC ((Open-loop Vector Control), CLVC ((Closed-loop Vector Control)
Markeren

Asynchrone motor aandrijving controle VFD

,

VFD voor variabele frequentieomzetter

,

vectorfrequentie-omvormer VFD
Laat een bericht achter
Productomschrijving

HV350 VFD-vectorfrequentieomvormer voor algemeen gebruik, variabele frequentieomvormer voor asynchrone motoraandrijving

VFD-vectorfrequentieomvormer voor algemeen gebruik Productbeschrijving

De HV350-serie omvormer is een nieuw ontwikkelde vectoromvormer voor algemeen gebruik. Het maakt gebruik van geavanceerde vectorbesturingstechnologie met open en gesloten lus, ter ondersteuning van asynchrone motoraandrijfbesturing. Gebaseerd op de ontwerpprincipes van overvloedige softwarefuncties, betere prestaties en hogere betrouwbaarheid, beschikt deze omvormer over een kleiner volume met verbeterde uitbreidbaarheid, meer communicatiefuncties en eenvoudiger bediening.

VFD-vectorfrequentieomvormer voor algemeen gebruik Producteigenschappen

Hoge betrouwbaarheid
Innovatief onafhankelijk luchtkanaal
  • Het innovatieve ontwerp scheidt de gevoelige apparaten van het luchtkanaal, waardoor het aanpassingsvermogen van de omvormer aan verschillende omgevingen aanzienlijk wordt verbeterd
  • Het luchtkanaal kan de omvormer beschermen tegen stof en andere stoffen om elektrische kortsluiting, schade aan componenten, enz. te voorkomen
Geavanceerd thermisch ontwerpconcept en professionele thermische simulatieanalyse
  • Toepassing van efficiënte en nauwkeurige thermische simulatiesoftware om de thermische betrouwbaarheid van de omvormer te garanderen
  • Het toepassen van geavanceerde thermische tests, validatietechnologie en apparatuur om de theoretische resultaten van het thermische ontwerp te verifiëren
Strenge temperatuurstijgingstests
  • Strenge testprocedure bij volledige belasting en overbelasting en strikte acceptatiecriteria voor temperatuurstijging van belangrijke componenten, ter ondersteuning van een langdurige betrouwbare werking van de omvormer onder extreme belasting
  • Alle producten ondergaan een verouderingstest bij hoge temperaturen voordat ze af fabriek worden geleverd om ervoor te zorgen dat alle componenten van het product normaal kunnen werken
Drie-proof verf automatisch spuitproces
  • Afhankelijk van de printplaten kunnen verschillende spuitstrategieën worden toegepast, waardoor de uniformiteit van het spuiten van de printplaten en de consistentie van dezelfde batch van het product effectief worden gegarandeerd
Hoog aanpassingsvermogen
Groot spanningsbereik
  • Nominale spanning: driefasig 380V ~ 480V
  • Ingangsvermogensfrequentie: (50Hz/60Hz) ±5%
  • Toegestaan ​​bereik voor spanningsschommelingen: -15%Vac ~ +10%Vac
Lage externe interferentie
  • Het ingebouwde C3-filter kan de hoogfrequente harmonischen die worden gegenereerd tijdens de werking van de omvormer effectief onderdrukken en voldoet aan de vereisten van de EU EN61800-3-norm.
  • Eenvoudig en gebruiksvriendelijk EMC-aardingsontwerp vermindert effectief aardlekstroom.
  • Systeemcertificering
  • CE-certificering van de Europese Unie
Structureel ontwerp
  • Boekvormig ontwerp met een volume dat 40% minder is dan traditionele modellen
  • Ondersteuning van side-by-side installatie van meerdere omvormers
Uitstekende prestaties
Uitgebreide motoraandrijftechnologie
  • Ondersteuning van de aandrijfbesturing van driefasige asynchrone motoren
  • Ondersteunt V/F-besturing, vectorbesturing met open lus en vectorbesturing met gesloten lus
  • Ondersteunende snelheids- en koppelregeling
  • Ondersteuning van de snelheidsvolgfunctie, waardoor de impactstroom wordt verminderd
Nauwkeurige automatische motorafstemmingsfunctie
  • Ondersteuning van nauwkeurige automatische afstemming op motorparameters voor gemakkelijke bediening en foutopsporing, hogere regelprecisie en snellere reactiesnelheid
  • Uitgebreide automatische motortuningfuncties, inclusief dynamische, statische en statische+dynamische autotuning
  • Uitgebreide motorbesturingsmodi
  • V/F-besturingsmodus
  • Vectorbesturingsmodus met open lus (OLVC)
  • Vectorbesturingsmodus met gesloten lus (CLVC)
Groot startkoppel
  • Vectorregeling met open lus (OLVC): 150% bij 0,5 Hz
  • Vectorregeling met gesloten lus (CLVC): 200% bij 0 Hz
Hoge overbelastingscapaciteit
  • Lichte overbelastingscapaciteit: 110% van de nominale lichtbelastingsstroom gedurende 60 seconden, 150% van de nominale lichtbelastingsstroom gedurende 10 seconden
  • Zware overbelastingscapaciteit: 150% van de nominale zware belastingsstroom gedurende 60 seconden, 180% van de nominale zware belastingsstroom gedurende 10 seconden

Gediversifieerde functies
Toetsenbord
  • Voor standaardomvormers zijn interne LED-bedieningspanelen beschikbaar, maar externe bedieningspanelen worden niet ondersteund.
  • Optioneel kan een extern LED-toetsenbord worden toegevoegd.
  • Zowel standaard als optionele bedieningspanelen ondersteunen parameterdebugging, bewaking van de bedrijfsstatus en start/stop-besturing. kopiëren van parameters, enz.
Diverse uitbreidingsfuncties
  • Optionele uitbreidingscommunicatiekaarten ondersteunen Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP en andere bussen
  • communicatie (SLOT1-uitbreidingskaartsleuf).
  • Optionele encoderuitbreidingskaarten (SLOT2-uitbreidingskaartsleuf)
  • Optionele IO-terminaluitbreidingskaarten (SLOT1-uitbreidingskaartsleuf, zie "Optionele accessoires" voor details)
Betrouwbare remfunctie
  • De omvormer ondersteunt DC-remmen.
  • Modellen van 22 kW en lager zijn standaard uitgerust met een ingebouwde remeenheid, terwijl modellen van 30 kW tot 132 kW een optionele remeenheid hebben.
  • Het toevoegen van een remweerstand verbetert de remprestaties terwijl er elektrische installatieruimte wordt bespaard en de elektriciteitskosten voor de gebruiker worden verlaagd.
Ondersteuning van verschillende functies
  • Ondersteunt V/F Ondersteunt V/F halve scheiding en volledige scheidingsmodi
  • Ondersteunende proces-PID-regeling die kan worden toegepast bij constante temperatuurregeling, constante drukregeling en spanningsregeling
  • Ondersteunende positievergrendeling om positievergrendeling van de motor op nulsnelheid in CLVC-modus te bereiken
  • Ondersteunende wiebelfunctie die kan worden toegepast in de vezel- en textielindustrie
  • Ondersteuning van willekeurige PWM-diepte om motorgeluid te verminderen
  • Ondersteuning van de encoder-redundantiemodus om het systeem automatisch naar OLVC te laten overschakelen
  • Werking wanneer de encoder defect is
Ondersteunende achtergrondsoftware voor snel debuggen
  • Ondersteuning van functies als monitoring en parameterbewerking
  • Ondersteunende gebeurtenislogboeken en foutregistratie

VFD-vectorfrequentieomvormerproduct voor algemeen gebruik Technische specificatie

Technische gegevens

Projecten

Specificatie Beschrijving en technische gegevens



Opgenomen vermogen/
uitgang

Ingangsspanning

Ingangsspanning: 380V (-15%) tot 480V (+10%) Fase: Driefasig



Ingangsvermogensfrequentie

50Hz/60Hz ±5%



Onbalans van de ingangsspanning

≤3%



Uitgangsspanning

OV-ingangsspanning



Uitgangsfrequentie

0~600 Hz



Motortype

Asynchrone motor



Mastercontrol-prestaties

Controlemodus

V/F, OLVC (vectorbesturing met open lus), CLVC (vectorbesturing met gesloten lus)



Snelheidsbereik

1:10 V/F; 1:100 OLVC; 1:1000 CLVC



Startkoppel

OLVC: 150% (0,5 Hz), CLVC: 200% (OHz)



Koppelprecisie

≤±5%, in vectorbesturingsmodus



Koppel rimpel

≤±5%, in vectorbesturingsmodus



Snelheidsstabiliteit

OLVC, 0,2%; CLVC: 0,1%



Koppel reactie

≤5ms, in vectorbesturingsmodus



Acceleratie/deceleratietijd

0,0s~3200,0s; 0,0min~3200,0min



Koppelboost

0,0%~30,0%



Overbelastingscapaciteit

G-model: 150% 1min/5min; 180% 10s/5min; P-model: 110% 1min/5min; 150% 10s/5min



V/F-curve

Rechtlijnig type, meerpuntstype, V/F halve scheidingsmodus, V/F volledige scheidingsmodus



Ingangsfrequentieresolutie

Digitale instelling: 0,01 Hz, Analoge instelling: 0,01 Hz



Acceleratie/deceleratiecurve

Rechte lijn en S-curve



Belangrijkste functies

Eenvoudige PLC, regeling met meerdere snelheden

16 snelheidssegmenten ondersteund via bedieningsterminals



Automatische spanningsregeling (AVR)

Houdt de uitgangsspanning automatisch constant wanneer de netspanning binnen een bepaald bereik varieert



Vaste lengtecontrole

Vaste lengtecontrole



Ingebouwde PID

Vormt gemakkelijk een gesloten regelsysteem



Schakelen tussen meerdere motoren

Omschakeling tussen twee groepen motorparameters om de twee motoren te besturen



Virtuele I/O

Acht groepen virtuele DI/DO's die eenvoudige logische besturing mogelijk maken



Controle overspanning/overstroom

Automatische stroom- en spanningsbegrenzing tijdens bedrijf, waardoor wordt voorkomen dat de omvormer uitschakelt als gevolg van frequente overstroom of overspanning



Herstart na stroomuitval

Na stroomuitval en herstel wacht de omvormer een bepaalde tijd voordat hij automatisch in werking treedt



Snelle stroombegrenzing

Voorkomt frequente overstroomfouten in de omvormer



Frequentie-instellingsmethode

toetsenbord; aansluiting OMHOOG/OMLAAG; multi-referentie; pulsreferentie; mededeling



Vermogensinvoer/-uitvoer

Analoge ingangsterminals

AI1; AI2: 0V~10V/ 0 (4)mA~20mA



Digitale ingangsterminals

DI1-DI5, 5 programmeerbare digitale ingangsklemmen met opto-isolatie, compatibel met beide
zinkende/bronnende inputs.
DI5 ondersteunt snelle pulsinvoer met een maximale ingangsfrequentie van 100 kHz.



Digitale uitgangsterminals

Open-collector-uitgang; uitgangsspanningsbereik: 0V ~ 24V; huidige laadcapaciteit: 50mA.
DO1 ondersteunt snelle pulsuitvoer met een maximale uitgangsfrequentie van 100 kHz.



Analoge uitgangsklemmen

1-kanaals 0V ~ 10V/0(4)mA ~ 20mA



Relaisuitgang

1-kanaals Form C-contact, NO+NC



Mededeling

Communicatieprotocollen

Modbus RTU (standaardconfiguratie); Profibus-DP; Profinet IO; CANopen; Modbus-TCP/IP; Etherkat; EtherNet/IP (optionele configuratie)



Omgeving
vereisten

Hoogte

≤1000m: geen reductie nodig
1000~3000m: derating met 1% per 100m verhoogd



Omgevingstemperatuur

-25℃~+40℃ (draaien met reductie toegestaan ​​tussen 40~55)



Vochtigheid

15% ~ 95%, geen condensatie



Trillingen

3M3, IEC60721-3-3



Opslagtemperatuur

−40°C~+70°C



Installatieplaats

Binnen, zonder direct zonlicht, vrij van brandbare, corrosieve gassen, vloeistoffen en geleidend
deeltjes.



Optionele accessoires

Encoderkaart, communicatie-uitbreidingskaart, IO-uitbreidingskaart



Beveiligingen

Bescherming tegen kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies,
oververhitting, externe fouten, enz.



Installatiemethode

Geïnstalleerd in een kast



Beschermingsgraad

IP20



Koelmethode

Luchtkoeling




VFD-vectorfrequentieomvormerproduct voor algemeen gebruikProductaanvraag

Textiel, papierproductie, hijsen van voorwerpen, kunststoffen, metaalproducten, bedrukken en verpakken, bouwmaterialen, technische machines en automatische productieapparatuur.

HV350 productselectie Nominale spanning: driefasig 380Vac (geschikt voor een bedrijfsspanningsbereik van 323V~528V)

Model

Zware belasting

Lichte belasting

Frametype

Nominaal vermogen (kW)

Nominale uitgangsstroom

Nominaal vermogen
(kW)

Nominale uitgangsstroom
(A)

HV350-4T0.75G/1.5PB

0,75

2.5

1.5

4.2

FA

HV350-4T1.5G/2.2PB

1.5

4.2

2.2

5.8

HV350-4T2.2GB

2.2

5.8

-

-

HV350-4T4G/5.5PB

4

9.5

5.5

13

FB

HV350-4T5.5GB

5.5

13

-

-

HV350-4T7.5G/11PB

7.5

17

11

25

FC

HV350-4T11GB

11

25

-

-

HV350-4T15G/18PB

15

32

18.5

38

FD

HV350-4T18G/22PB

18.5

38

22

46

HV350-4T22GB

22

46

-

-

HV350-4T30G/37P(B)

30

60

37

75

FE

HV350-4T37G/45P(B)

37

75

45

91

HV350-4T45G/55P(B)

45

91

55

125

HV350-4T55G/75P(B)

55

125

75

150

FF

HV350-4T75G/90P(B)

75

150

90

180

HV350-4T90G/110P(B)

90

180

110

210

FG

HV350-4T110G/132P(B)

110

210

132

250
