Energiebesparing Betrouwbare VFD voor elektromotorbesturing met RS485-communicatie-interface in vermogen 0.4kW-500kW
| Plaats van herkomst | China |
|---|---|
| Merknaam | COENG |
| Certificering | CE |
| Modelnummer | HV300 |
| Min. bestelaantal | 1 |
| Verpakking Details | Houten doos |
| Levertijd | 10-30working dagen |
| Betalingscondities | L/C, T/T, Western Union |
| Levering vermogen | 20000SETS/YEAR |
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Vermogensbereik | 0.4kW~500kW | Inlaatspanning Uin | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|---|---|---|---|
| Invoerfrequentie | 50 Hz/60 Hz ± 5% | Communicatie-interface | RS485, RJ45 |
| Communicatieprotocol | MODBUS RTU | luchtvochtigheid | < 90% RH, geen condensatie |
| Verrichtingstemperatuur | -20°C~+40°C (Bedrijving met afkoeling bij 40°C~55°C) | ||
| Markeren | VFD voor elektromotorbesturing,RS485 Communicatie Interface VFD,0.4kW-500kW VFD |
||
Productomschrijving
Optimaliseer uw energieverbruik: Ontdek de kracht van variabele frequentiedrivers!
Variabele frequentie-omvormerProductbeschrijving
De HV350-serie is een nieuw ontwikkelde vectoromvormer voor algemeen gebruik.Over de ontwerpprincipes van talrijke softwarefunctiesDeze omvormer heeft een kleiner volume met een betere uitbreidbaarheid, meer communicatiefuncties en een gemakkelijker gebruik.
Variabele frequentie-omvormerProductkenmerken
Intelligente IGBT-module-warmtebescherming
- Ingebouwde dynamische verbindingstemperatuurmodel, monitor IGBT-verbindingstemperatuur in realtime.
- Unieke kortsluiting en circuit door middel van beschermingstechnologie, beschermt de systeembeveiliging.
- Vertraging van overstromingsbescherming, onderdrukking van overstromingsbescherming
Adaptieve IGBT-aandrijflijnstabiliteitsontwerp
- Betrouwbaar zelfontwikkeld IGBT-module stabiliteit ontwerpplatform.
- In staat zijn om de belangrijkste parameters te verkrijgen in het IGBT open/sluitproces, om de functie en prestaties van IGBT-aandrijflijnen te evalueren.
- In staat zijn om de redelijkheid van het ontwerp van IGBT-modules te beoordelen, om ervoor te zorgen dat het ontwerp van het productsystem veilig en betrouwbaar is, en om de stabiele werking van het energiesysteem te garanderen.
Krachtige pc-tools HVManager, programma, instelling, debugging, monitoring en andere functies
- Controleer de VFD-status in realtime.
- Uitgebreide parameterinstelling functie, gemakkelijk te debuggen door de gebruiker.
Alle series hebben een ingebouwde EMC-filter (gebruiker kan kiezen)
- De gebruiker kan het EMC-filter via het korte blad op de afbeelding disconnecteren, voornamelijk gebruikt in situaties waarin de installatie van een RCD en de lekstroom van minder dan 30 mA vereist zijn.
Functie modulair ontwerp, heeft zowel voordelen van Europese modellen als Japanse modellen
- Makkelijk in te stellen zoals bij Japanse modellen, heeft ook sterke functionele uitbreidingen zoals bij Europese modellen.
- Dubbele RS485-interface, optionele A-, B-interface en RJ45-interface
4 kW en hoger modellen zijn standaard geconfigureerd gelijkstroomreactor
- Verlaag de huidige vervorming met 50%.
- Inhibeer de impact van het raster, bescherm de rechtmakerbrug.
- Verhoog de krachtfactor van de ingangszijde.
- Verhoog de algehele efficiëntie en warmte-stabiliteit van de VFD.
- Het remmen van het effect van hogere harmonics van de ingangszijde op de VFD, het verminderen van externe transmissie en stralingsinterferentie.
Profibus-communicatie
- Een handige communicatie-instelling.
- Goede aanpassingsvermogen voor het milieu.
- Ondersteunt vijf PPO-gegevenscommunicatieformaten (PPO1 ~ PPO5).
Ingebouwde krachtige logische en rekenkundige modules, ondersteuning van aangepaste doe-het-zelf voor speciale functies
- Ingebouwde vereenvoudigde PLC, besturingsterminals kunnen worden aangepast, de gebruiker kan de bewerkingsmodus ontwerpen volgens zijn speciale vereiste.
Kan DI-terminals leakage en bronmodus instellen door functie code
- DI-invoer gemeenschappelijke poort kan kiezen 0V of 24V, de fabriek standaardwaarde is 0V, de gebruiker kan selecteren door het instellen van parameter P09.21P09.21 = 0 betekent dat de gemeenschappelijke poort 0V is, P09.21 = 1 betekent dat de gemeenschappelijke poort 24V is.
Ingebouwde PID-besturingsmodule
- Realiseer de controle van de temperatuur, de druk, de stroom en andere signalen in een sluitering, verhoog de stabiliteit en nauwkeurigheid van de productie.
Kan twee verschillende motoren aansturen in vectorcontrolemodus
- Kan twee sets motorparameters opslaan en kan flexibiliteit in de situatie wijzigen die niet twee motoren tegelijkertijd hoeft te draaien, om de kosten te besparen, de ruimtebezetting te verminderen.
Typische toepassing

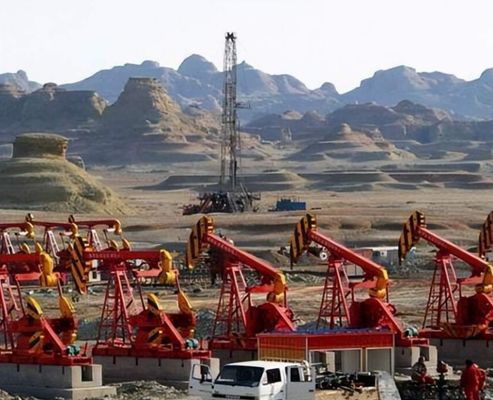

Olieveldpompeenheid
- Technisch voordeel: breed spanningsbereik, sterke aanpassingsvermogen voor zware netwerken Lage startstroom, soepele snelheid, kleine impact op het net Ingebouwde EMC-filter, standaard geconfigureerde gelijkstroomreactor, lage straling.

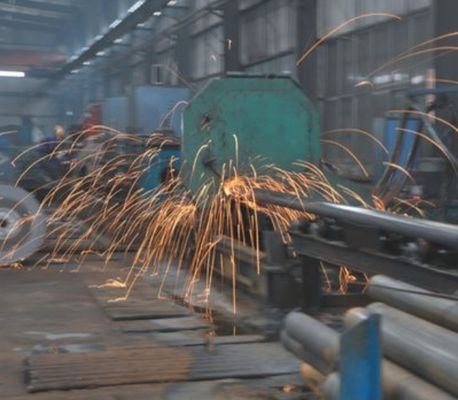

Koudzaag voor staalfabrieken
- Technisch voordeel: hoge overbelastingscapaciteit, hoge snelheidsresponscapaciteit; aanpassing aan hoge temperaturen en hoge beschermingseisen in staalwerkplaatsen; ondersteuning van het Profibus DP-netwerk.

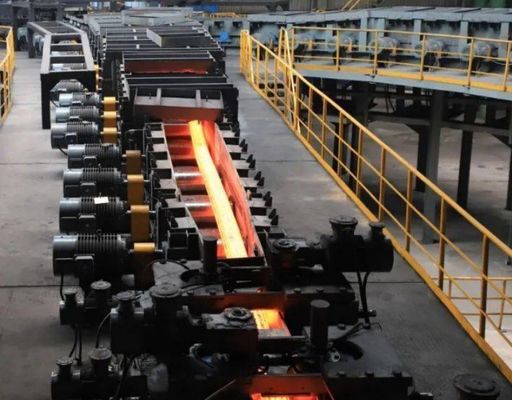

Rol van staalfabrieken
- Technisch voordeel: geschikt voor wisselende versnelling en vertraging.Aanpassen aan hoge temperatuur en hoge beschermingsvereisten in staalwerkplaatsen.
Technische specificatie van de wisselfrequentie-omvormer
| Input/outputvermogen | Inlaatspanning U in | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|
| Invoerfrequentie | 50 Hz/60 Hz ± 5% | ||
| Maximale onbalans van het aanbod | ≤ 3% | ||
| Uitgangsspanning | 0V ~ Uin | ||
| Uitgangsfrequentie | 0 Hz ~ 300 Hz | ||
| Vermogensbereik | 0.4kW ~ 500kW | ||
| Hoofdbesturingsprestaties | Spanningsregeling | V/F, OLVC (Open Loop Vector Control) | |
| Snelheid aanpassen | 100 (OLVC), 1:50 (V/F) | ||
| Startmoment | 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC) | ||
| Koppelnauwkeurigheid | ≤ 5% (OLVC) | ||
| Koppelpuls | ≤ 2% (OLVC) | ||
| Steady operation speed Accuracy | ≤ 1% n0 (nominale toestand) | ||
| Resolutie | 0.01Hz (cijfer), 0,1% × max. frequentie (analoog) | ||
| Torkverhoging | 0.1s ~ 3600min | ||
| Torkverhoging | 00,1% ~ 30,0% | ||
| Overbelasting | E, G type: 150% nominale uitgangsstroom, 1 minuut P type: 110% nominale uitgangsstroom, 1 minuut | ||
| V/F | 4 soorten: V/F (gebruiker kan programmeren) en ramp (2.0 vermogen, 1.7 vermogen, 1.2 vermogen) | ||
| DC-remmen | Injectiefrequentie: 0.0% ~ 100.0% Max. frequentie Injectie stroom: 0.0% ~ 300.0% nominale stroom Injectie tijd: 0.00s ~ 60.00s | ||
| Dynamische rem | 22 kW en minder modellen hebben ingebouwde reminstallatie Remsnelheid: 0,0% ~ 100,0% Standaard dynamische DC-spanning voor de rem: 390V (220V spanningsniveauproducten) 780V (380V spanningsniveauproducten) 1125V (690V-spanningsprodukten) |
||
| Joggen | Joggen frequentie: 0.00Hz ~ maximale frequentie Joggen versnelling: 0.1s ~ 600.0s Interval van joggen: 0,1 s ~ 600,0 s |
||
| Vooraf ingesteld | 16 vooraf ingestelde snelheden (beslist door de besturingsterminals) | ||
| AVR | Behoud van de uitgangsspanning van de motor V/F wanneer de ingangsspanning van de voeding is gewijzigd | ||
| Speciale controlefunctie | Ingebouwde PID | Makkelijk bouwen van een sluitsluitingssysteem | |
| PMSM-functie voor zachte start | Wanneer aandrijft de PMSM (permanente magneet synchrone motor) naar de netfrequentie, de schakelaar zal handelen om de stroomvoorziening uit het net te krijgen zonder stroom impact en de VFD zal stoppen met draaien | ||
| geavanceerde functieblokken | 2 programmeerbare logische besturingsblokken, 1 programmeerbare binaire-decimale omrekeningsblokken, 2 programmeerbare vergelijkingsblokken, 3 programmeerbare rekenkundige blokken, gemakkelijk om geavanceerde functies te ontwikkelen | ||
| Input/outputfunctie | Referentiebron | Digit: toetsenbord, UP/DOWN terminal, vooraf ingestelde snelheid, puls, communicatie | |
| Analoog: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V | |||
| Operatiemodus | Toetsenbord, besturingssysteem, communicatie | ||
| Digitale invoerterminals | DI1 ~ DI7: 7 manieren programmeerbare terminals, pos. en nega. is logisch optioneel, en DI6 kan worden ingesteld als pulse-invoer, 0Hz ~ 60Hz; DI7 kan worden hoogfrequente pulse-invoer (1kHz ~ 50.0 kHz) of PTC-invoer van een thermistor | ||
| Digitale uitgangsterminals | DO1 ~ DO2: 2 manieren programmeerbare digitale uitgangsterminals, max. uitgangsstroom: 50mA (elke kant op), DO2 kan de terminal zijn voor uitgangsimpuls (0,1kHz ~ 50,0kHz ), en uitgang PWM (10kHz) | ||
| Analoog uitgangsterminal | AO1: programmeerbare analoge uitgangsterminal, 0V-10V, 0 ((4) mA ~ 20 mA. | ||
| Relais-uitgang | 2 programmeerbare normale open relais, contactorgegevens:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A | ||
| Communicatie | Interface | RS485, RJ45 | |
| Protocol | Modbus RTU | ||
| Milieu | Hoogte | 1000m nominale, 1000m-3000m, 1% nominale stroomvermindering per 100m | |
| Operatietemperatuur | -20 °C~+40 °C (Bedrijving met afkoeling bij 40 °C~55 °C) | ||
| Vochtigheid | < 90% RH, zonder condensatie | ||
| Vibratie | < 5,9 m/s2 (0,6 g) | ||
| Bergingstemperatuur | -40 °C~+70 °C | ||
| Operationeel milieu | Binnen, geen direct zonlicht, niet-ontvlambaar, geen corrosieve gassen en vloeistoffen, geen verontreiniging met elektrisch geleidend materiaal | ||
| Facultatieve module | HV232, HVUSB, Profibus-module, toetsenbordpallet, HV-manager (PC-tools), driefasige spanningsdetectie-module | ||
| Beschermingsfunctie | Outputtekort, overstroom, overbelasting, overspanning, onderspanning, faseverlies, oververhitting, externe trip, enz. | ||
| Efficiëntie | 1.5 kW en minder: ≥89% 2,2 kW ~ 22 kW: ≥93% 30 kW en meer: ≥95% |
||
| Montage methode | Installatie van de kast, door het paneel, oppervlakte montage | ||
| Ingangsbescherming | IP20, IP21 (door toevoeging van een optionele inrichting) | ||
| Koelmethode | 220V/0.4kW ((0.5hp) model is natuurkoel, anderen zijn gedwongen luchtkoel | ||
