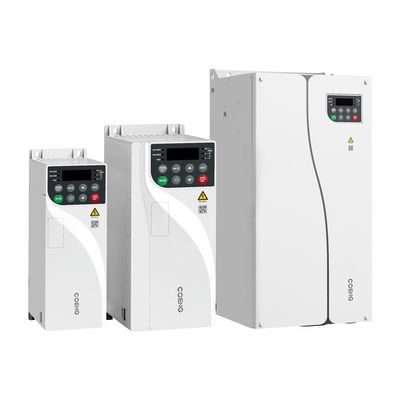

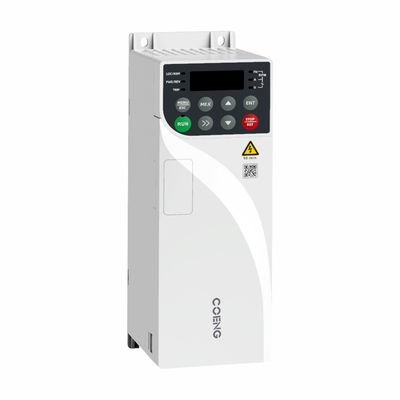

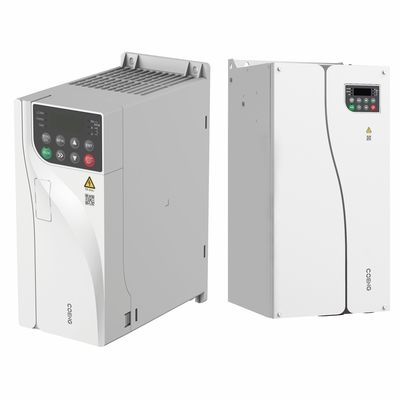

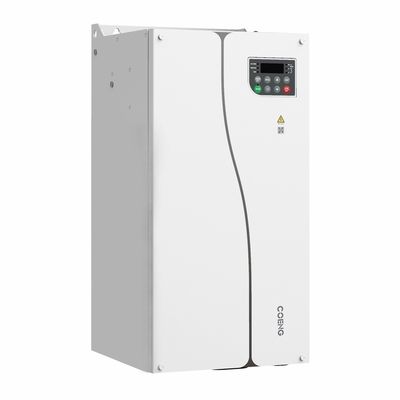

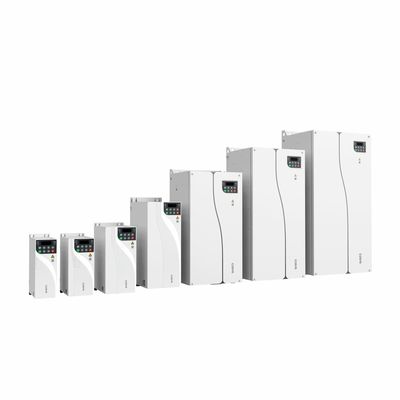

HV350 Algemeen Doel 0.4kW tot 500kW Variabele Frequentie-omvormer Motor aandrijving Vector Frequentie-omvormer

  • HV350 General Purpose 0.4kW To 500kW Variable Frequency Inverter Motor Drive Vector Frequency Inverter
  • HV350 General Purpose 0.4kW To 500kW Variable Frequency Inverter Motor Drive Vector Frequency Inverter
  • HV350 General Purpose 0.4kW To 500kW Variable Frequency Inverter Motor Drive Vector Frequency Inverter
  • HV350 General Purpose 0.4kW To 500kW Variable Frequency Inverter Motor Drive Vector Frequency Inverter
  • HV350 General Purpose 0.4kW To 500kW Variable Frequency Inverter Motor Drive Vector Frequency Inverter
Plaats van herkomst China
Merknaam COENG
Certificering CE
Modelnummer HV300
Min. bestelaantal 1
Verpakking Details Houten doos
Levertijd 10-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Vermogensbereik 0.4kW~500kW Inlaatspanning Uin 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH
Invoerfrequentie 50 Hz/60 Hz ± 5% Communicatie-interface RS485, RJ45
Communicatieprotocol MODBUS RTU luchtvochtigheid < 90% RH, geen condensatie
Verrichtingstemperatuur -20°C~+40°C (Bedrijving met afkoeling bij 40°C~55°C)
Markeren

500kW vectorfrequentieomschakelaar

,

0.4kW vectorfrequentie-omvormer

,

0.4 kW tot 500 kW variabele frequentie-omvormer
Laat een bericht achter
Productomschrijving

HV300 Algemeen gebruik 0,4 kW tot 500 kW Variabele frequentie-omvormer

Variabele frequentie-omvormerProductbeschrijving

De HV350-serie is een nieuw ontwikkelde vectoromvormer voor algemeen gebruik.Over de ontwerpprincipes van talrijke softwarefunctiesDeze omvormer heeft een kleiner volume met een betere uitbreidbaarheid, meer communicatiefuncties en een gemakkelijker gebruik.

Variabele frequentie-omvormerProductkenmerken

Intelligente IGBT-module-warmtebescherming
  • Ingebouwde dynamische verbindingstemperatuurmodel, monitor IGBT-verbindingstemperatuur in realtime.
  • Unieke kortsluiting en circuit door middel van beschermingstechnologie, beschermt de systeembeveiliging.
  • Vertraging van overstromingsbescherming, onderdrukking van overstromingsbescherming

Adaptieve IGBT-aandrijflijnstabiliteitsontwerp
  • Betrouwbaar zelfontwikkeld IGBT-module stabiliteit ontwerpplatform.
  • In staat zijn om de belangrijkste parameters te verkrijgen in het IGBT open/sluitproces, om de functie en prestaties van IGBT-aandrijflijnen te evalueren.
  • In staat zijn om de redelijkheid van het ontwerp van IGBT-modules te beoordelen, om ervoor te zorgen dat het ontwerp van het productsystem veilig en betrouwbaar is, en om de stabiele werking van het energiesysteem te garanderen.
HV350 Algemeen Doel 0.4kW tot 500kW Variabele Frequentie-omvormer Motor aandrijving Vector Frequentie-omvormer 0
Krachtige pc-tools HVManager, programma, instelling, debugging, monitoring en andere functies
  • Controleer de VFD-status in realtime.
  • Uitgebreide parameterinstelling functie, gemakkelijk te debuggen door de gebruiker.
Alle series hebben een ingebouwde EMC-filter (gebruiker kan kiezen)
  • De gebruiker kan het EMC-filter via het korte blad op de afbeelding disconnecteren, voornamelijk gebruikt in situaties waarin de installatie van een RCD en de lekstroom van minder dan 30 mA vereist zijn.
HV350 Algemeen Doel 0.4kW tot 500kW Variabele Frequentie-omvormer Motor aandrijving Vector Frequentie-omvormer 1
Functie modulair ontwerp, heeft zowel voordelen van Europese modellen als Japanse modellen
  • Makkelijk in te stellen zoals bij Japanse modellen, heeft ook sterke functionele uitbreidingen zoals bij Europese modellen.
  • Dubbele RS485-interface, optionele A-, B-interface en RJ45-interface
HV350 Algemeen Doel 0.4kW tot 500kW Variabele Frequentie-omvormer Motor aandrijving Vector Frequentie-omvormer 2
4 kW en hoger modellen zijn standaard geconfigureerd gelijkstroomreactor
  • Verlaag de huidige vervorming met 50%.
  • Inhibeer de impact van het raster, bescherm de rechtmakerbrug.
  • Verhoog de krachtfactor van de ingangszijde.
  • Verhoog de algehele efficiëntie en warmte-stabiliteit van de VFD.
  • Het remmen van het effect van hogere harmonics van de ingangszijde op de VFD, het verminderen van externe transmissie en stralingsinterferentie.
Profibus-communicatie
  • Gemakkelijke communicatie-instelling.
  • Goede aanpassingsvermogen voor het milieu.
  • Ondersteunt vijf PPO-gegevenscommunicatieformaten (PPO1 ~ PPO5).
Ingebouwde krachtige logische en rekenkundige modules, ondersteuning van aangepaste doe-het-zelf voor speciale functies
  • Ingebouwde vereenvoudigde PLC, besturingsterminals kunnen worden aangepast, de gebruiker kan de bewerkingsmodus ontwerpen volgens zijn speciale vereiste.
HV350 Algemeen Doel 0.4kW tot 500kW Variabele Frequentie-omvormer Motor aandrijving Vector Frequentie-omvormer 3
Kan DI-terminals leakage en bronmodus instellen door functie code
  • DI-invoer gemeenschappelijke poort kan kiezen 0V of 24V, de fabriek standaardwaarde is 0V, de gebruiker kan selecteren door het instellen van parameter P09.21P09.21 = 0 betekent dat de gemeenschappelijke poort 0V is, P09.21 = 1 betekent dat de gemeenschappelijke poort 24V is.
Ingebouwde PID-besturingsmodule
  • Realiseer de controle van de temperatuur, de druk, de stroom en andere signalen in een sluitering, verhoog de stabiliteit en nauwkeurigheid van de productie.
Kan twee verschillende motoren aansturen in vectorcontrolemodus
  • Kan twee sets motorparameters opslaan en kan flexibiliteit in de situatie wijzigen die niet twee motoren tegelijkertijd hoeft te draaien, om de kosten te besparen, de ruimtebezetting te verminderen.

Typische toepassing
Pompeenheid voor olievelden
  • Technisch voordeel: breed spanningsbereik, sterke aanpassingsvermogen voor zware netwerken Lage startstroom, soepele snelheid, kleine impact op het net Ingebouwde EMC-filter, standaard geconfigureerde gelijkstroomreactor, lage straling.

Koudzaag voor staalfabrieken
  • Technisch voordeel: hoge overbelastingscapaciteit, hoge snelheidsresponscapaciteit; aanpassing aan hoge temperaturen en hoge beschermingseisen in staalwerkplaatsen; ondersteuning van het Profibus DP-netwerk.

Rol van staalfabrieken
  • Technisch voordeel: geschikt voor wisselende versnelling en vertraging.Aanpassen aan hoge temperatuur en hoge beschermingsvereisten in staalwerkplaatsen.


Technische specificatie van de wisselfrequentie-omvormer

Input/outputvermogen Inlaatspanning U in 200V (-15%) ~ 240V (+10%) 1PH/3PH
380V (-15%) ~ 480V (+10%) 3PH 500V
500V (-15%) ~ 690V (+10%) 3PH
Invoerfrequentie 50 Hz/60 Hz ± 5%
Maximale onbalans van het aanbod ≤ 3%
Uitgangsspanning 0V ~ Uin
Uitgangsfrequentie 0 Hz ~ 300 Hz
Vermogensbereik 0.4kW ~ 500kW
Hoofdbesturingsprestaties Spanningsregeling V/F, OLVC (Open Loop Vector Control)
Snelheid aanpassen 100 (OLVC), 1:50 (V/F)
Startmoment 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC)
Koppelnauwkeurigheid ≤ 5% (OLVC)
Koppelpulsatie ≤ 2% (OLVC)
Steady operation speed Accuracy ≤ 1% n0 (nominale toestand)
Resolutie 0.01Hz (cijfer), 0,1% × max. frequentie (analoog)
Torkverhoging 0.1s ~ 3600min
Torkverhoging 00,1% ~ 30,0%
Overbelasting E, G type: 150% nominale uitgangsstroom, 1 minuut P type: 110% nominale uitgangsstroom, 1 minuut
V/F 4 soorten: V/F (gebruiker kan programmeren) en ramp (2.0 vermogen, 1.7 vermogen, 1.2 vermogen)
DC-remmen Injectiefrequentie: 0.0% ~ 100.0% Max. frequentie Injectie stroom: 0.0% ~ 300.0% nominale stroom Injectie tijd: 0.00s ~ 60.00s
Dynamische rem 22 kW en minder modellen hebben ingebouwde reminstallatie Remsnelheid: 0,0% ~ 100,0%
Standaard dynamische DC-spanning voor de rem: 390V (220V spanningsniveauproducten) 780V (380V spanningsniveauproducten)
1125V (690V-spanningsprodukten)
Joggen Joggen frequentie: 0.00Hz ~ maximale frequentie Joggen versnelling: 0.1s ~ 600.0s
Interval van joggen: 0,1 s ~ 600,0 s
Vooraf ingesteld 16 vooraf ingestelde snelheden (beslist door de besturingsterminals)
AVR Behoud van de uitgangsspanning van de motor V/F wanneer de ingangsspanning van de voeding is gewijzigd
Speciale controlefunctie Ingebouwde PID Makkelijk bouwen van een sluitsluitingssysteem
PMSM-functie voor zachte start Wanneer aandrijft de PMSM (permanente magneet synchrone motor) naar de netfrequentie, de schakelaar zal handelen om de stroomvoorziening uit het net te krijgen zonder stroom impact en de VFD zal stoppen met draaien
geavanceerde functieblokken 2 programmeerbare logische besturingsblokken, 1 programmeerbare binaire-decimale omrekeningsblokken, 2 programmeerbare vergelijkingsblokken, 3 programmeerbare rekenkundige blokken, gemakkelijk om geavanceerde functies te ontwikkelen
Input/outputfunctie Referentiebron Digit: toetsenbord, UP/DOWN terminal, vooraf ingestelde snelheid, puls, communicatie
Analoog: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V
Operatiemodus Toetsenbord, besturingssysteem, communicatie
Digitale invoerterminals DI1 ~ DI7: 7 manieren programmeerbare terminals, pos. en nega. is logisch optioneel, en DI6 kan worden ingesteld als pulse-invoer, 0Hz ~ 60Hz; DI7 kan worden hoogfrequente pulse-invoer (1kHz ~ 50.0 kHz) of PTC-invoer van een thermistor
Digitale uitgangsterminals DO1 ~ DO2: 2 manieren programmeerbare digitale uitgangsterminals, max. uitgangsstroom: 50mA (elke kant op), DO2 kan de terminal zijn voor uitgangsimpuls (0,1kHz ~ 50,0kHz ), en uitgang PWM (10kHz)
Analoog uitgangsterminal AO1: programmeerbare analoge uitgangsterminal, 0V-10V, 0 ((4) mA ~ 20 mA.
Relais-uitgang 2 programmeerbare normale open relais, contactorgegevens:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A
Communicatie Interface RS485, RJ45
Protocol Modbus RTU
Milieu Hoogte 1000m nominale, 1000m-3000m, 1% nominale stroomvermindering per 100m
Operatietemperatuur -20 °C~+40 °C (Bedrijving met afkoeling bij 40 °C~55 °C)
Vochtigheid < 90% RH, zonder condensatie
Vibratie < 5,9 m/s2 (0,6 g)
Bergingstemperatuur -40 °C~+70 °C
Operationeel milieu Binnen, geen direct zonlicht, niet-ontvlambaar, geen corrosieve gassen en vloeistoffen, geen verontreiniging met elektrisch geleidend materiaal
Facultatieve module HV232, HVUSB, Profibus-module, toetsenbordpallet, HV-manager (PC-tools), driefasige spanningsdetectie-module
Beschermingsfunctie Outputtekort, overstroom, overbelasting, overspanning, onderspanning, faseverlies, oververhitting, externe trip, enz.
Efficiëntie 1.5 kW en minder: ≥89% 2,2 kW ~ 22 kW: ≥93%
30 kW en meer: ≥95%
Montage methode Installatie van de kast, door het paneel, oppervlakte montage
Ingangsbescherming IP20, IP21 (door toevoeging van een optionele inrichting)
Koelmethode 220V/0.4kW ((0.5hp) model is natuurkoel, anderen zijn gedwongen luchtkoel
