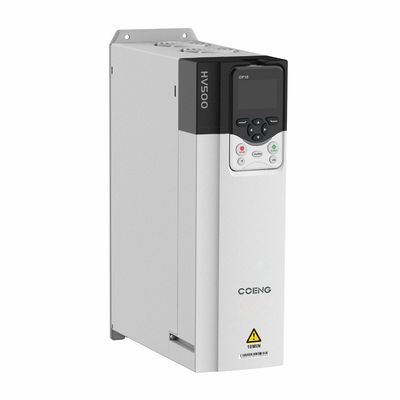

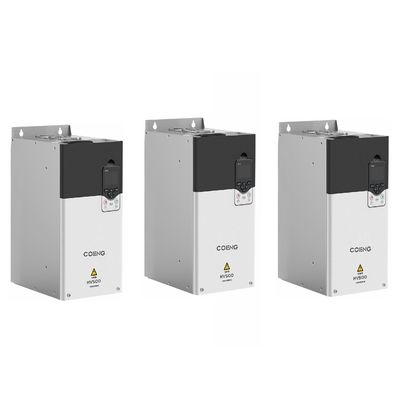

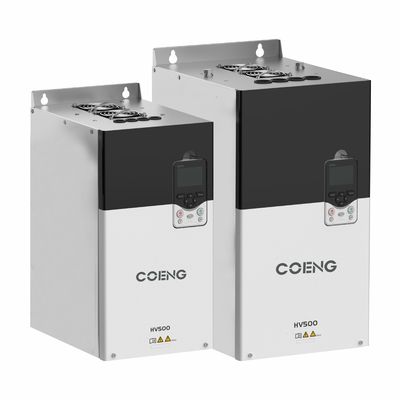

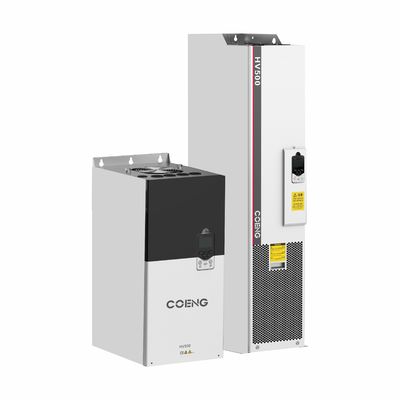

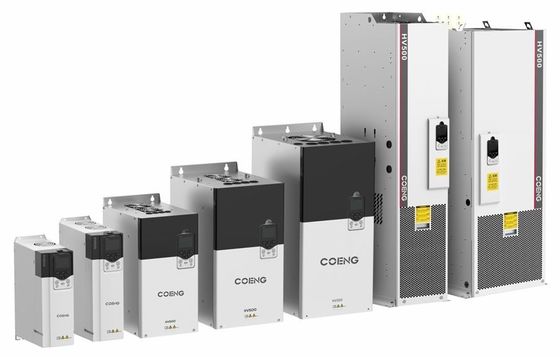

Geforceerde luchtkoeling met variabele frequentie voor dynamische snelheidsvermindering en koppelopheffing

  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
Plaats van herkomst China
Merknaam COENG
Certificering EC
Modelnummer HV500
Min. bestelaantal 1
Verpakking Details Karton, Triplexgeval
Levertijd 10-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Beschermingsgraad IP20 Koelweg gedwongen luchtkoeling
Efficiëntie 5.5kW~22kW: ≥93%; boven 30kW: ≥95% Inputvoltage 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, 500V (-15%) ~ 690V (+10%) 3Fase
Invoerfrequentie 50 Hz/60 Hz ± 5% Uitgangsspanning 0V~Inputspanning
Uitgangsfrequentie 0 Hz ~ 500 Hz
Markeren

Air Cooling Variable Frequency Drive

,

Variable Frequency Drive voor het opheffen van koppel
Laat een bericht achter
Productomschrijving

HV500 High Performance VFD Variable Frequency Drive Converter Vector Control Frequency Inverter



Productbeschrijving

Gebaseerd op de superieure besturingsprestaties van de HD2000-technische VFD, is de HV500 een hoogwaardige VFD met productconcepten van“gemakkelijk te gebruiken” en “duurzaam” voor middelgrote/hoge industriële toepassingen en toepassingen met één aandrijving.

HV500 wordt veel gebruikt in metallurgie, hefmachines, papierindustrie, chemische industrie, mijnbouw, textielindustrie, landenergie en energieopslag.


ProductenKenmerken

HV500 VFD-functie

Duurzaamheid
· Voldoen aan de mechanische trillingen van 3M3 tijdens het laden en verbeteren de duurzaamheid van het product in moeilijke trillingssituaties zoals auto's, metallurgie, enz.
• Onafhankelijk ontwerp van luchtleidingen, gescheiden van gevoelige onderdelen en verbetering van de aanpassingsvermogen aan een harde omgeving
· Ingebouwde dynamische temperatuurmodellen voor verbindingen, unieke kortsluitingen en andere beschermingstechnologieën, die de veiligheid van de producten vergroten
· Drie anti-verf en automatisch sproeien, enkel bord en volledige machine zijn volledig automatisch meting100% verouderingstest, uitgebreide bescherming van de productkwaliteit
HV500 VFD-kenmerken
Verscheidenheid
· CE, cULus, STO International Certification Standard, in overeenstemming met RoHS
· Ondersteuning van Open Loop V/F, Open Loop Vector Control (OLVC) Close Loop Vector Control (CLVC)
• Ondersteuning als synchrone motor, permanente magneet synchronisatie motor, elektrische excitatie synchronisatie motor en andere motor aandrijving besturing
• Een breed bereik aan ingangsspanning, ondersteunt 220V (200~240V), 380V (380~480V) en 690V (500~690V)
· Ondersteuning van Profibus, CANopen, Ethercat, Profinet IO en Modbus
De haalbaarheid
• Ondersteuning van externe 24V gelijkstroomtoevoer, veilig en snel debugging en toepassing
· Ingebouwde remmen voor een gemakkelijke bedrading en ruimtebesparing
· "Boek" type ontwerp, naadloze naast elkaar montage, ruimtebesparing
LCD-schermpaneel, ondersteuning voor APP en hopeInsight-software, slimme interconnectie en monitoring, inbedrijfstelling en debugging online
Uitstekende controle
Meester-slaafcontrole
De master-slave-besturingsfunctie is voornamelijk ontworpen voor multi-machine toepassingen en ondersteunt stijve en flexibele verbindingen van de aandrijflijn.De meester controleert de snelheid en de slaaf controleert het koppelIn de flexibele verbinding kunnen zowel de master als de slave de snelheid regelen.
Slave via een seriële communicatie link.
Torkrespons
Technische
· Verhoog het koppel in de koppelregelaarstand, reactietijd 2 ms
Compatibel
· Excitatie- en koppelstroom sterk losgekoppeld, hoge belastingcapaciteit, breed bereik van snelheidsregeling, uitstekende dynamische respons
Belangrijkste technische punten voor de waarneming van de magnetische keten en de snelheidsraming
· Met behulp van een volorde magnetische ketenobservator met gesloten lus,het motortoerental en de weerstand van de stator worden adaptief bepaald volgens de geschatte fout van de statorstroom en de schatting van de magnetische keten van de rotor
· nauwkeurige magnetische ketenobservatie en snelheidsramingmodel, gegarandeerd 0,5 Hz 150% hoog startkoppel in OLVC-besturingsmodus, evenals open ring nul-snelheidshoverfunctie
Snel debuggende software
De VFD's zijn via glasvezel verbonden met de pc. De software heeft een groot aantal professionele debuggingfuncties, zoals batchparameterinstellingen, downloaden van foutgegevens en golfvormanalyse,een hoge snelheidssciloscoop en een groot aantal bewerkingsfuncties, de software
ondersteunt seriële of Ethernet-communicatie, zodat de software de omvormer kan onderhouden via seriële communicatie,maar ook via de centrale bediening via Ethernet onderhoud van de omvormerHet schema luidt als volgt:

Geforceerde luchtkoeling met variabele frequentie voor dynamische snelheidsvermindering en koppelopheffing 0
Geforceerde luchtkoeling met variabele frequentie voor dynamische snelheidsvermindering en koppelopheffing 1
Operatiepaneel
HIC200-OP-10-W is een intelligent bedieningspaneel dat onafhankelijk is ontwikkeld voor hoogwaardige transmissieproducten en dat informatief, gebruiksvriendelijk is
en gemakkelijk te gebruiken, en volgens de verschillende configuraties van het paneel, is het verdeeld in twee soorten: Wifi functie en zonder Wifi functie,
Deze systemen kunnen gemakkelijk worden toegepast op een systeem met een enkele transmissie met meerdere VFD's en kunnen het systeem monitoren en aanpassen.
Aanhangsel
Facultatief Module Functie
Toetsenbordbasis HVKMB Afhankelijk van de situatie kan de basis worden geïnstalleerd in de gespecificeerde positie en de aandrijving
kan worden bediend door het toetsenbord te bedienen
Communicatieadapter HVCOM-USB De schijf kan hoge snelheid communicatie met de computer via deze optie te bereiken
Profibus-DP Expand Card HVCOM-DP Het is voor Profibus-DP bus communicatie, Het kan de monitoring en diagnose van omvormers te vervullen
ABZInkrementele code
schijf Uitbreidingskaart		 HVPG-ABZ Code schijf uitbreidingskaart, inkrementele code schijf voor ABZ signaaluitgang, programmabele sturing, compatibele single/bipolaire uitgang van de code schijf
CANopen Uitbreidingskaart HVCOM-CAN Het is voor CANopen bus communicatie, het kan voldoen aan de monitoring en diagnostiek van omvormers
Driedimensionale spanning
detectiemodule		 HVVMU Detectie van driefase spanning, kan worden gebruikt voor permanente magnetische synchrone motor
soft start grid, snelheidscontrole en andere functies


Technische specificatie



Technische specificatie
Input/output
Kracht		 Invoer Uin 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase,
500V (-15%) ~ 690V (+10%) 3fase
Invoerfrequentie 50 Hz/60 Hz ± 5%
Ontwijkingsgraad van Uin ≤ 3%
Uitvoer Uout 0V~Input Uin
Uitgangsfrequentie 0 Hz ~ 500 Hz
Controle
Prestaties		 Motortype Asynchrone / synchrone
Controlemethode V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control)
Versnellingsbereik 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Startmoment VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz)
Torknauwkeurigheid ≤ 5%, vectorcontrole
Koppelpulsatie ≤ 5%, vectorcontrole
Precisie van de snelheidsregeling OLVC 0,2%, CLVC 0,01%
Torkrespons < 5 ms, vectorcontrole
Dynamische snelheidsreductie OLVC < 0,5%*s, CLVC < 0,3%*s
Versnelling en vertraging 0.0s~3200.0s, 0.0min~3200.0min
Verhoging van het koppel 00,0% tot en met 30,0%
Overbelasting Zware belasting 150% 1min/5min, lichte belasting 110% 1min/5min
V/F-curve Meerdere manieren: lineaire V/F curve, 5 soorten koppelvermindering karakteristieke curve modus (2.0 vermogen, 1.8 vermogen, 1.6 vermogen, 1.4 vermogen, 1.2 vermogen), door de gebruiker gedefinieerde VF curve
Invoerfrequentie nauwkeurigheid Digitaal: 0.01Hz, analoog: 0.01Hz
Controle
Prestaties		 Versnellings- en vertragingskurve Rechte, S-bocht
Versnelling van het voertuig 16-snelheidsstappen Bewerking via besturingsterminals
Automatische spanningsregeling
(AVR)		 Automatisch de uitgangsspanning constant houden wanneer de netspanning binnen een bepaald bereik verandert
Vaste lengte Gezette en vaste lengtecontrole
Ingebouwde PID Het kan gemakkelijk worden gebouwd gesloten lus besturingssysteem
Verbeteringsfunctie Vrije functieblok
Input/output
Kracht		 Frequentie ingesteld Sleutelbord, Up/Down terminals, Multiple Speed-Steps Operation, Terminals Pulsation, Com
Analoog-invoerterminals AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
Digitale invoerterminals DI1-DI6, 6 programmeerbare digitale invoerterminals, optocoupler isolatie, compatibel met drain/bron input
Digitale ingangs-/uitgangsterminals DIO1: snelle pulsautoutput, normale input/output; DIO2: snelle pulsautoutput, normale input/output
Analog-uitgangsterminals 2 snaren 0V~10V/0 (4) mA~20mA
Uitgang van de relais 2Strings Contacttype FormulierC
Meting van motortemperatuur Ondersteuning PT100/PT1000/KTY84
STO-interface SIL3/PLe Veilig koppel uitschakelen
Com Protocol nr. Modbus RTU (Standard), Pro ibus, CANopen, pro inet, Devicenet, Ethercat
Milieu Hoogte Operatie zonder verlaging binnen 2000 m hoogte; 2000 m/4000 m, elke 100 m opheffing, verlaging 1% (huidig)
Operatietemperatuur -25°C~+40°C (40°C~55°C Verwarming)
Vochtigheid 15% tot 95%, zonder condensatie
Vibratie 3M3, IEC60721-3-3
Bergingstemperatuur -40°C~+70°C
Plaats van de operatie Binnen, zonder direct zonlicht, zonder brandbare, corrosieve gassen, vloeistoffen en geleidende deeltjes
Aanhangsel Coderingskaart, communicatie-uitbreidingskaart, spanningsdetectie-kaart
Beschermingsfunctie Kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies, overtemperatuur, externe storing, enz.
Efficiëntie 5.5kW~22kW: ≥93%; boven 30kW: ≥95%
Installatiemethode Kabinet
Beschermingsniveau IP20
Koeling Geforceerde luchtkoeling
