Eenfasige VFD-omvormer met variabele frequentiedruk met Modbus RTU-communicatie-interface en vochtbescherming

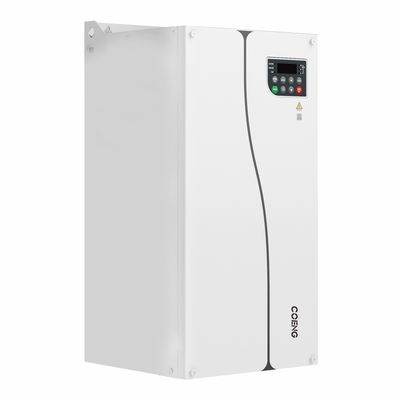

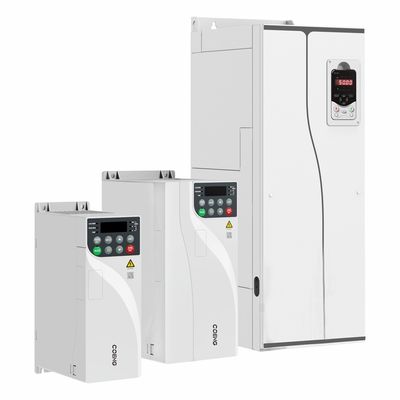

HV610 Kraanspecifieke VFD-frequentieomvormer Variabele frequentieaandrijving voor kraan

Productbeschrijving
De frequentieomvormer uit de HV610-serie is een speciale frequentieomvormer ontwikkeld voor de hijsindustrie. Om beter te kunnen voldoen aan de toepassingsbehoeften van klanten in de hijsindustrie, zijn onze producten gebaseerd op het perspectief van hijstoepassingen en integreren ze anti-sway control en anti-loslatingsbescherming. , schuifhaakbescherming, rembediening, vertragingslimiet, belasting en snelheid, macroparameters en andere speciale functies zijn in één geïntegreerd, waardoor de betrouwbare, efficiënte, veilige en stabiele werking van de hijsapparatuur volledig wordt gegarandeerd.

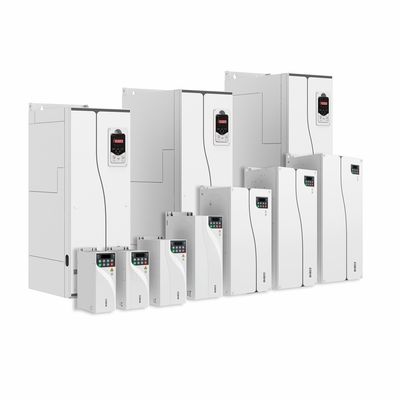

Frequentieomvormers uit de HV610-serie kunnen op grote schaal worden gebruikt in kranen, gietkranen, stalen spoelkranen, elektrische takels, grijpermachines, algemene kranen, havenkranen, brugkranen, torenkranen, mijnbouwmachines, oliebooreilanden en andere soorten hijslasten.

Producteigenschappen
Specialisatie kenmerken
Anti-slingercontrole
· Controleer de zwenkhoek van de strooier door de rijsnelheid te regelen, waardoor de zwaai van de strooier wordt onderdrukt en een soepele bediening en efficiënte werking wordt bereikt.
Lading en snelheid
· Pas de werksnelheid van de apparatuur in realtime aan op basis van de huidige belastingsveranderingen, rekening houdend met efficiëntie en veiligheid, zodat de apparatuur in de beste werkomstandigheden kan werken
Bescherming voor schuifhaak
· De glijdende haak wordt gedetecteerd tijdens het remproces en de glijdende haak wordt beschermd door het motorvermogen te regelen om te zweven om ongelukken te voorkomen.
Vertragingslimiet
· Eenvoudige positionering wordt bereikt door de samenwerking tussen vertragingslimiet en stoplimiet, zodat het bedieningsobject stopt in het vooraf ingestelde veilige gebied
Anti-los touwbescherming
· Bij het omhoog gaan loopt hij met een vaste snelheid en detecteert of het zware voorwerp wordt genoemd. Het detecteert of het zware object wordt genoemd en versnelt vervolgens langzaam om gestaag te stijgen.
Bedieningshendel nulretourdetectie
· Bij het inschakelen kan de statusinformatie van de bedieningshendel worden beoordeeld om te kiezen of het loopcommando moet worden geaccepteerd om het gevaar te vermijden dat wordt veroorzaakt door de eerste onmiddellijke bediening na het inschakelen.
Macroparameters
· Het bijbehorende hefmechanisme kan worden geselecteerd op basis van de macro-instellingswaarde van de hefparameter, zoals 0: hefmechanisme, 1: vertaalmechanisme
Controle van de remmen
· Wanneer de omvormer start en stopt, wordt de rem gecontroleerd door frequentie en stroom te detecteren om wegrollen te voorkomen, waardoor de systeemprestaties, veiligheid en stabiliteit worden verbeterd.

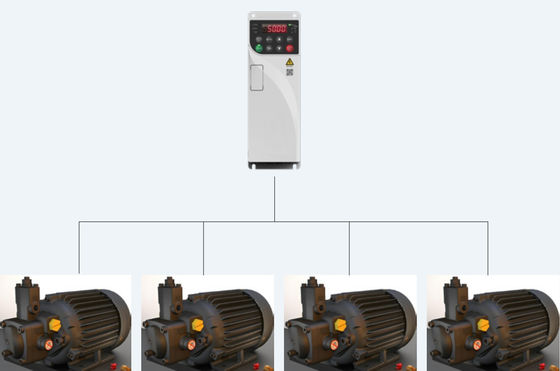

Meerdere motoren schakelen
· Ondersteunt intern 4 sets motorparameters en kan 4 verschillende motoren aansturen via commandoschakeling

Hoge betrouwbaarheid
Innovatief onafhankelijk luchtkanaalontwerp
· De hele machine heeft een onafhankelijk luchtkanaalontwerp en gevoelige componenten zijn geïsoleerd van het luchtkanaal, wat de aanpasbaarheid van het product aan de omgeving aanzienlijk verbetert.
· Voorkom effectief dat stof en onzuiverheden de binnenkant van de omvormer binnendringen en voorkom storingen veroorzaakt door elektrische kortsluiting, schade aan componenten, enz.
Thermische ontwerpconcepten en professionele thermische simulatieanalyse
· Gebruik efficiënte en nauwkeurige thermische simulatieplatformsoftware om de thermische betrouwbaarheid van de gehele machine te garanderen
· Geavanceerde thermische test- en verificatietechnologieën en -apparaten testen effectief de theoretische resultaten van thermisch ontwerp
Rigoureuze temperatuurstijgingstest voor de hele machine
· Strenge testprocedures voor verificatie van volledige belasting en overbelasting, evenals strikte acceptatienormen voor temperatuurstijging voor belangrijke componenten, om te voldoen aan een betrouwbare werking op lange termijn onder extreme belastingsomstandigheden
· Alle producten ondergaan veroudering onder hoge temperaturen voordat ze de fabriek verlaten, waardoor verspreide storingen van onderscheppingsapparatuur effectief worden voorkomen en de productkwaliteit wordt gegarandeerd voordat ze de fabriek verlaten.
Automatisch spuitproces van conforme anti-verf
· Met behulp van het automatische spuitproces van conformal anti-paint kunnen verschillende spuitstrategieën worden ontworpen op basis van verschillende printplaten, waardoor de uniformiteit van het spuiten van printplaten en de consistentie van productbatches effectief wordt gegarandeerd

Hoog aanpassingsvermogen
Ontwerp met groot spanningsbereik
· Nominale spanning: driefasig 380V~480V
· Ingangsstroomfrequentie: (50Hz/60Hz) ±5%
· Toegestaan ​​bereik voor spanningsschommelingen: -15%Vac~+10%Vac
Weinig externe inmenging
· Het ingebouwde C3-filter kan op effectieve wijze hoogfrequente harmonischen onderdrukken die door de omvormer worden gegenereerd tijdens bedrijf, en voldoet daarmee aan de eisen van deEN61800-3-norm van de Europese Unie
· Eenvoudig en vriendelijk EMC-baanbrekend ontwerp kan aardlekstroom effectief verminderen
structureel ontwerp
· Boekachtig ontwerp, waardoor het volume met ongeveer 40% wordt verminderd in vergelijking met traditionele modellen
· Kan side-by-side installatie van de hele machine realiseren

Uitstekende prestaties
Uitgebreide motoraandrijftechnologie
· Ondersteuning van de aandrijfbesturing van driefasige asynchrone motoren en synchrone motoren met permanente magneet
· Ondersteuning van V/F-besturing, vectorbesturing met open lus, vectorbesturing met gesloten lus
· Ondersteuning van snelheids- en koppelmodusregeling
· Ondersteuning van snelheidsvolgfunctie, kleinere impactstroom
Nauwkeurige motorische zelfleerfunctie
· Kan nauwkeurig zelflerende motorparameters uitvoeren, bediening en foutopsporing vergemakkelijken en de regelnauwkeurigheid en reactiesnelheid verbeteren.
· Uitgebreide en rijke zelflerende functies, waaronder een verscheidenheid aan motorische zelflerende functies (dynamisch, statisch, statisch + dynamisch)
Dynamische zelflerende belasting: zelflerende belasting moet worden uitgeschakeld, geschikt voor gelegenheden waarbij hoge eisen aan de regelnauwkeurigheid worden gesteld.
Statisch zelflerend: Het is geschikt voor situaties waarin de motor niet kan worden gescheiden van de belasting om dynamisch zelflerend te voorkomen nadat de apparatuur is geïnstalleerd.
Uitgebreide motorbesturingsmodi
· V/F-besturingsmodus
· Open loop vector (OLVC)-besturingsmodus
· Closed Loop Vector (CLVC)-besturingsmodus
Groot startkoppel
· Open-lusvector (OLVC): 0,5 Hz/150%
· Gesloten lusvector (CLVC): 0 Hz/200%
Hoge overbelastingscapaciteit
· Overbelastingscapaciteit: 150% nominale stroom gedurende 60s, 180% nominale stroom gedurende 10s

Handig ontwerp

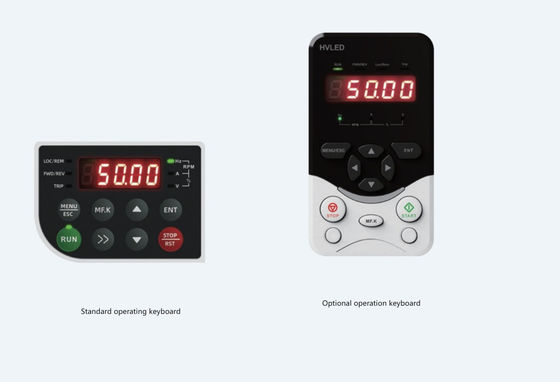

Bedieningstoetsenbord
· Standaardmachines van 110 kW en lager worden geleverd met een ingebouwd LED-toetsenbord en ondersteunen geen externe bedrading. Standaardmachines van 132 kW en meer worden geleverd met een ingebouwd LED-toetsenbord dat externe bedrading ondersteunt.
· 110 kW en lager toetsenbord externe invoer kan worden uitgerust met een onafhankelijk LED-toetsenbord
· Het bedieningstoetsenbord heeft functies zoals het debuggen van parameters, het bewaken van de bedrijfsstatus, start- en stopcontrole en het kopiëren van parameters.
Diverse uitgebreide functies
· Optionele uitbreidingscommunicatiekaart ondersteunt Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP en andere buscommunicatie (SLOT1 uitbreidingskaartsleuf)
· Optionele ondersteuning voor diverse codeplaatinterfacekaarten (SLOT2-uitbreidingskaartsleuf)
· Optionele ondersteuning voor I/O-terminaluitbreidingskaart (SLOT1-uitbreidingskaartsleuf, zie terminalbeschrijving "Optionele accessoires" voor meer informatie)
Opmerking: De optionele uitbreidingskaart voor de I/O-terminal en de communicatie-uitbreidingskaart bevinden zich in dezelfde uitbreidingskaartsleuf en kunnen niet tegelijkertijd worden geïnstalleerd en gebruikt.
Ondersteuning van verschillende applicatiefuncties
· Wanneer de frequentieomvormer start en stopt, kan de motorhoudrem worden aangestuurd
· Regelfunctie met meerdere snelheden, waardoor werking met 16 snelheden via bedieningsterminals wordt gerealiseerd
· Nulservofunctie, de motor kan positievergrendeling op nulsnelheid bereiken in de CLVC-modus
· Willekeurige PWM-diepte kan het harde geluid van de motor verbeteren
· Encoder-redundante bedrijfsmodus, die automatisch kan overschakelen naar OLVC-werking wanneer de encoder uitvalt
Software voor snelle foutopsporing op de achtergrond
· Monitoring, parameterbewerking en andere functies maken foutopsporing en onderhoud eenvoudiger
· Ondersteunt gebeurtenisregistratie en foutregistratie, waardoor fouten onzichtbaar worden
Betrouwbare remfunctie
· Met DC-remfunctie
· Alle series worden standaard geleverd met ingebouwde remeenheid
· Het vergroten van de remweerstand kan een beter remeffect bereiken, terwijl de gebruiker op de elektrische installatieruimte en elektriciteitskosten bespaart.
