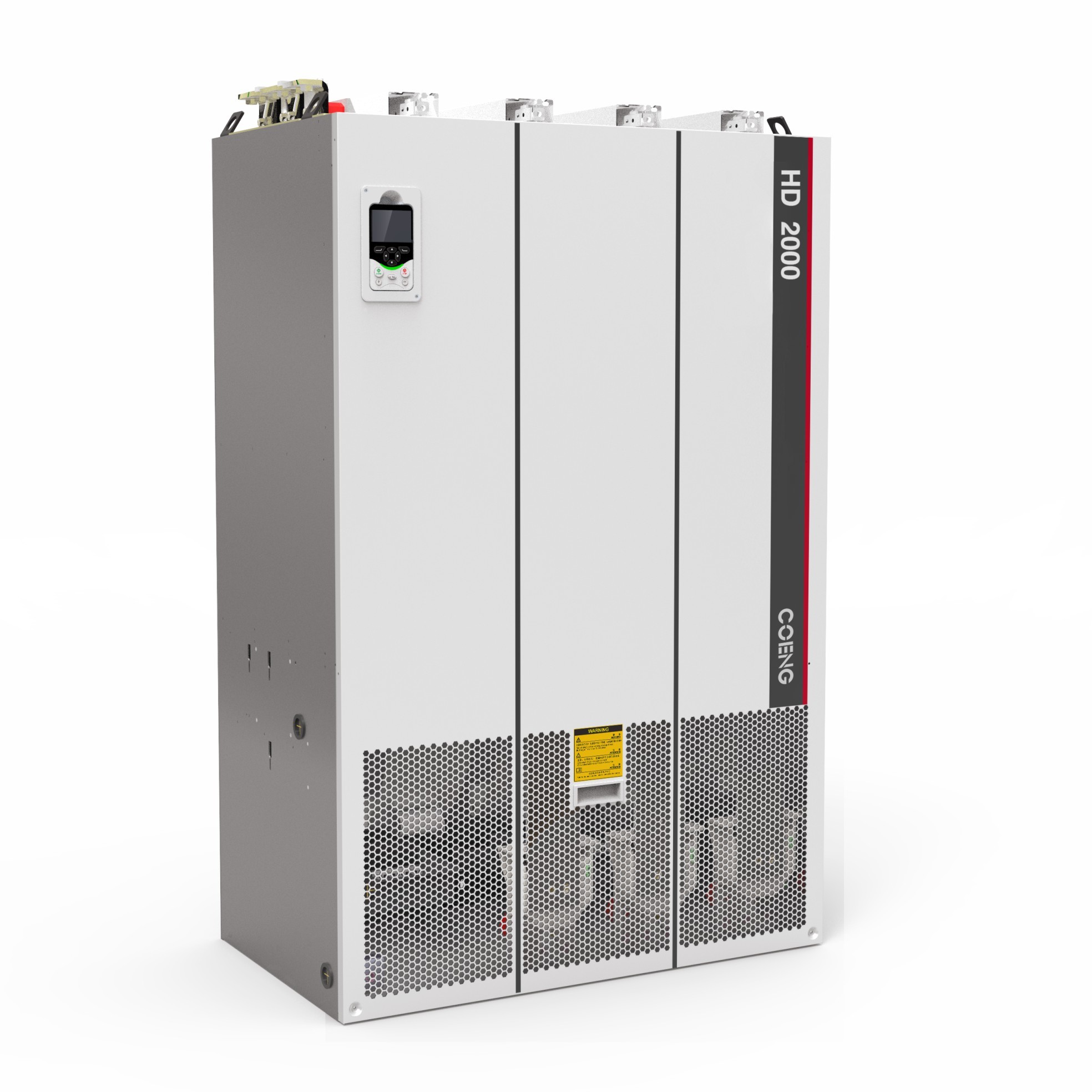

400V 690V 1140V 1380V Motor aandrijving VFD Inverter veelzijdig modulair

  • 400V 690V 1140V 1380V Motor Drive VFD Inverter Versatile Modular
Plaats van herkomst China
Merknaam COENG
Certificering CE
Modelnummer HD2000-C-10-2
Min. bestelaantal 1
Verpakking Details Houten doos
Levertijd 7-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Eén- of meerdere aandrijving Flexibel systeem met eenheden/kasten die twee/vier kwadranten ondersteunen Modulair ontwerp Vergemakkelijkt flexibiliteit van de toepassing en uitgebreide systeemintegratie
Rectificatoren Basic/Smart/PWM-rechtlijners voor veelzijdige vermogenskonversie Max. Vermogen per eenheid 1400 kW (luchtgekoeld), 2800 kW (vloeistofgekoeld)
Spanningsniveaus 400V, 690V, 1140V, 1380V Max. Parallelwerkingsvermogen 11200 kW (luchtgekoeld), 22400 kW (vloeistofgekoeld)
Markeren

1380V motor VFD-omvormer

,

1380V aandrijving VFD-omvormer

,

VFD-motor van 400 V
Laat een bericht achter
Productomschrijving
400V 690V 1140V1380V Motor aandrijving VFD Inverter Versatile modulaire ontwerp voor complexe aandrijfscenario's

Beschrijving van de VFD-omvormer

The HD2000 400V 690V 1140V1380V motor drive VFD inverter is a comprehensive power solution that encompasses single-drive AC-DC-AC variable frequency drive units and DC/AC common DC bus multi-drive motor drive units, allemaal gemakkelijk verpakt in kastjes.

De AC-DC-AC-variabele frequentie aandrijvingseenheden met één aandrijving zijn ontworpen om wisselstroom (AC) efficiënt om te zetten in gelijkstroom (DC) en vervolgens terug in wisselstroom,een nauwkeurige beheersing van de snelheid en het koppel van de aangesloten motorenDeze eenheden zijn geschikt voor toepassingen waarbij individuele motorbesturing vereist is.



Aan de andere kant zijn de DC/AC common DC bus multi-drive motor drive units geoptimaliseerd voor scenario's waarin meerdere motoren moeten worden bediend op een gesynchroniseerde manier.Deze eenheden bieden een kosteneffectieve en ruimtebesparende oplossing voor multi-motor installaties..



Beide soorten aandrijvingseenheden zijn in kastjes geplaatst, waardoor een gemakkelijke installatie en bescherming tegen omgevingsfactoren mogelijk is.Deze geïntegreerde aanpak zorgt voor een gestroomlijnde inzet van het systeem en vereenvoudigt onderhouds- en probleemoplossingsprocessen.

Met de HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer kunnen gebruikers profiteren van de veelzijdigheid en flexibiliteit van een single-drive/multi-drive systeem,het efficiënt kunnen omgaan met verschillende complexe rijscenario's.



Specificatie van de VFD-omvormer met motordrijving

Inversie Nominale ingangsspanning 4- 40 Vdc ≈ 780 Vdc.650 Vdc 1100 Vdc,9488Vdc 2200Vdc,
A:1488Vdc~2200Vdc
Uitgangsspanning 0 ~ Inlaatspanning van de rectificator
Uitgangsfrequentie 0 ~ 500 Hz
Versnellingsbereik V/F:1:50 OLVC:100 CLVC:1:1000
Snelheidsstabiliteit OLVC:00,2% CLVC:0.01%
Versnellingsschommelingen OLVC:00,2% CLVC:00,1%
Startmoment OLVC:150% ((0,5 Hz) CLVC:200% ((0 Hz)
Regeling van het koppel V/F: Niet-ondersteunde OLVC:ondersteunde CLVC:ondersteund
Koppelnauwkeurigheid OLVC: 5% CLVC: 5%
Torse-responstijd OLVC: 5 ms CLVC: 5 ms
Snelheidsresponstijd Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast:
Dynamisch snelheidsverminderingsequivalent OLVC:00,5%*s CLVC:00,3%*s
Milieuomstandigheden Temperatuur -15°C ~ +40°C Zonder afkoeling geldt afkoeling van +40°C ~ +55°C
Vochtigheid 5% ~ 95% Mon-condensatie
Hoogte ≤ 4000m, de afschrijving geldt van 2000m tot 4000m
Mechanische gegevens Antivibratieprestaties Voldoet aan IEC 60721-3-3:2002
Beschermingsniveau IP00 / IP20 / IP40
Veiligheidsniveau Voldoet aan UL 508C-2004
Koelmethode Luchtgekoelde, watergekoelde
Download gedetailleerde specificatie  HD2000-specificatie.pdf


Voordelen van de VFD-omvormer met motor

  • Verslaafd systeem met één of meer aandrijvingen: de HD2000 400V 690V 1140V1380V VFD-omvormer met motorstoot biedt de flexibiliteit om te werken als systeem met één of meer aandrijvingen,zodat het zich kan aanpassen aan verschillende toepassingsvereistenHet kan worden geconfigureerd met twee of vier kwadranten, waardoor verbeterde besturingsmogelijkheden worden geboden.



  • Modulair ontwerp voor flexibiliteit in de toepassing: het modulaire ontwerp van de HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer maakt het mogelijk om eenvoudig te personaliseren en te integreren in verschillende systemen.Het maakt naadloze integratie met andere componenten mogelijk, het verbeteren van de prestaties en aanpassingsvermogen van het systeem in het algemeen.



  • De HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer beschikt over een reeks rechtstelleren, waaronder Basic, Smart en PWM-opties.Deze uitgebreide selectie zorgt voor een precieze en efficiënte vermogen omzetting, afgestemd op de specifieke toepassingsbehoeften.



  • Hoog vermogen: met een maximum vermogen van 1400 kW (luchtgekoeld) en 2800 kW (vloeistofgekoeld) kan de HD2000 aan de krachtige energiebehoeften voldoen.betrouwbare prestaties bieden onder moeilijke omstandigheden.



  • Een breed spanningsbereik: de HD2000 ondersteunt meerdere spanningsniveaus, waaronder 400V, 690V, 1140V en 1380V.de toepassing ervan in verschillende sectoren uitbreiden.



  • Scalable Parallel Operation: De HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer maakt parallelle werking mogelijk met een hoog maximum vermogen van 11200kW (luchtgekoeld) en 22400kW (vloeistofgekoeld).Deze schaalbaarheid vergemakkelijkt de synchroniseerde werking van meerdere schijven, waardoor de prestaties en efficiëntie van het systeem worden verbeterd.



  • Motorcompatibiliteit: De HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer is compatibel met verschillende motortypen, waaronder asynchrone inductiemotoren, permanente magneet synchrone motoren,met een vermogen van niet meer dan 50 WDeze brede motorondersteuning zorgt voor compatibiliteit met verschillende motor aangedreven toepassingen.



  • Geavanceerde besturingsmodi: De HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer biedt meerdere besturingsmodi, waaronder V / F, gesloten lus vectorcontrole (CLVC) en open lus vectorcontrole (OLVC).Deze besturingsmogelijkheden bieden precieze motorbesturing en optimalisatie voor verschillende operationele vereisten.



  • Efficiënte koelopties: de HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer is verkrijgbaar in zowel luchtgekoelde (Standard configuratie) als vloeistofgekoelde (L) varianten.Deze flexibiliteit in koelingsmodussen zorgt voor een efficiënte warmteafvoer en een betrouwbare werking in verschillende omgevingen.

Motor aandrijving VFD-omvormer Typische toepassing

400V 690V 1140V 1380V Motor aandrijving VFD Inverter veelzijdig modulair 0

De HD2000 400V 690V 1140V1380V motor aandrijving VFD-omvormer onderscheidt zich door zijn veelzijdige systeemconfiguratie, modulair ontwerp, uitgebreide rechtstellereenheden, hoge vermogen, breed spanningsbereik,schaalbaarheidDeze voordelen maken het een betrouwbare en aanpasbare keuze voor complexe aandrijftoepassingen.
