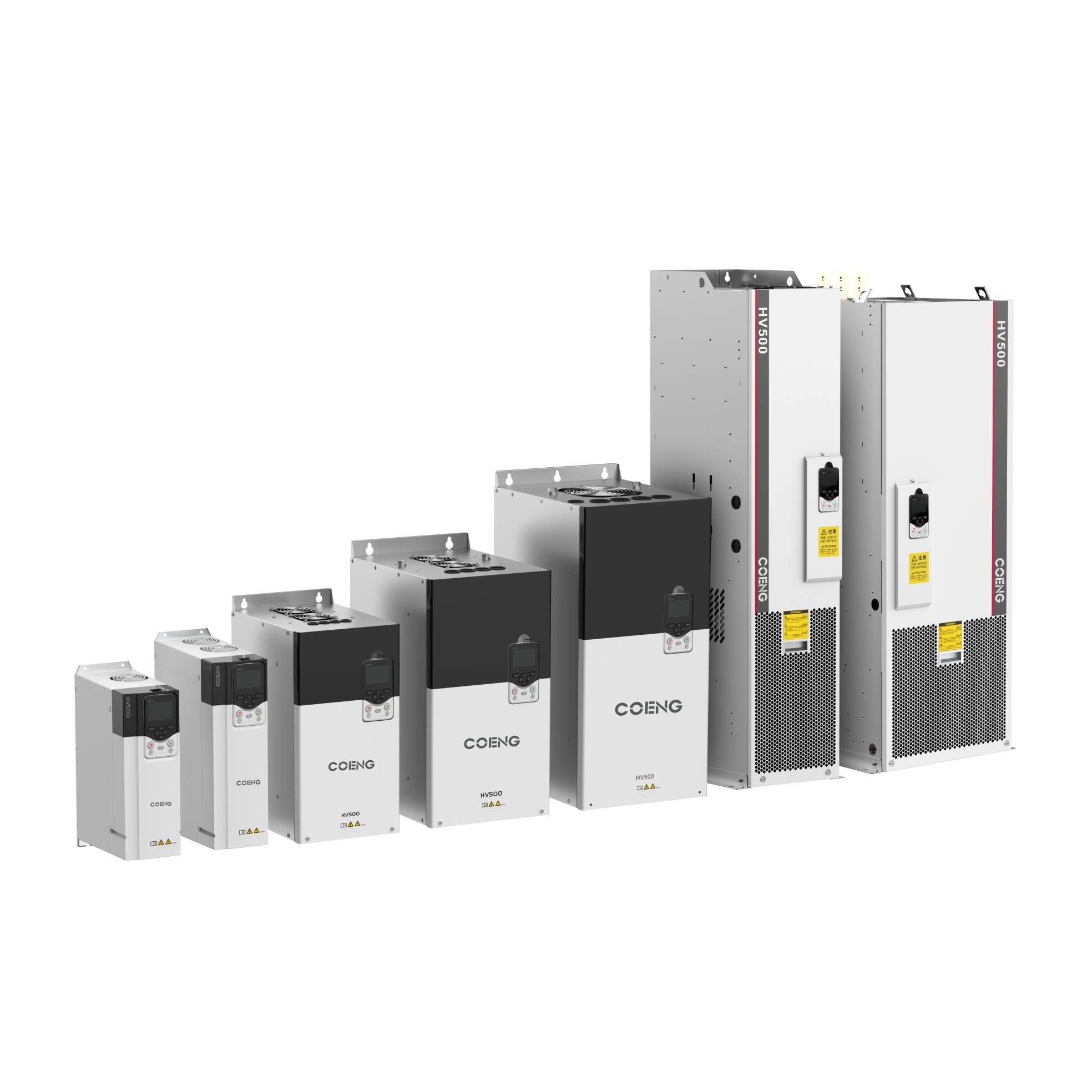

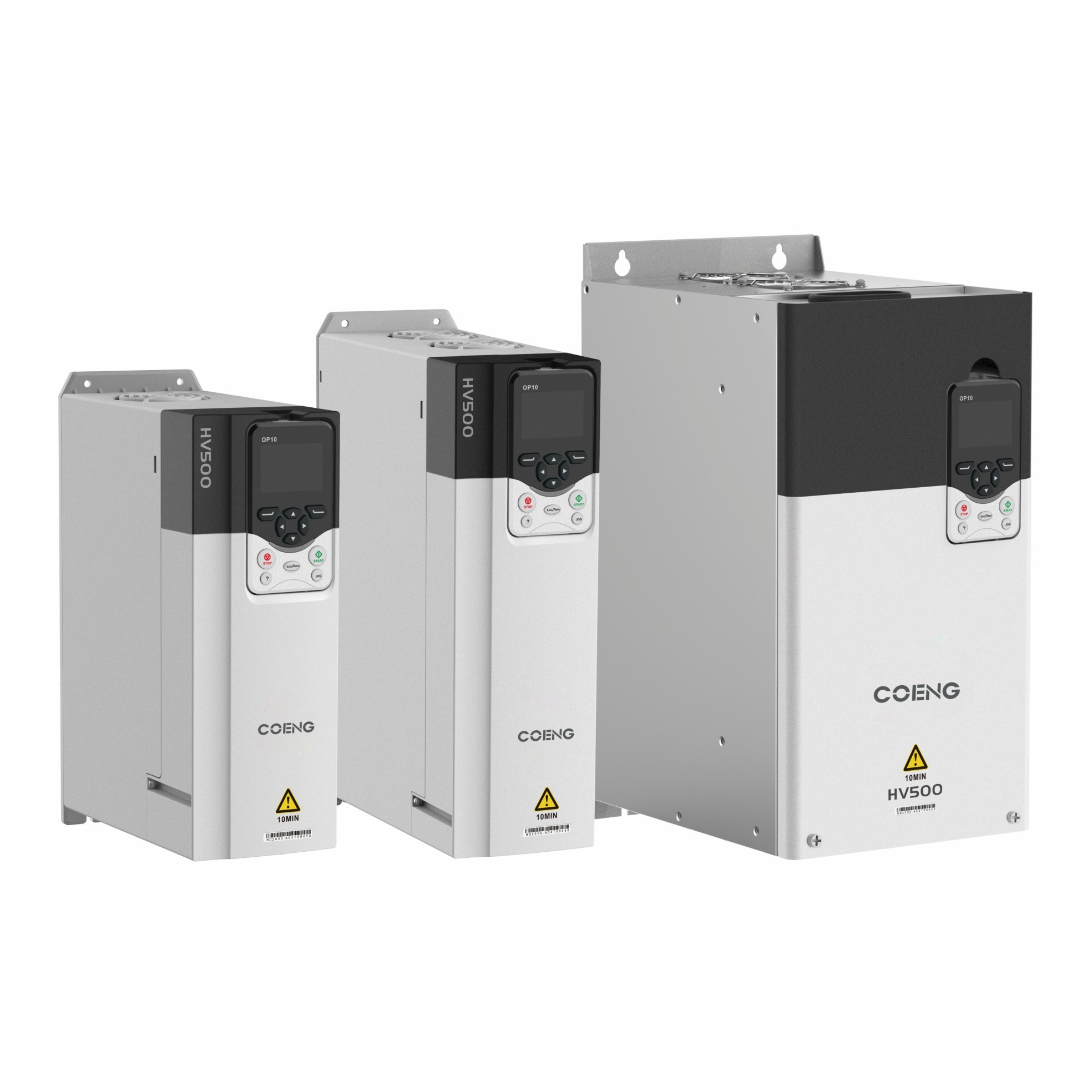

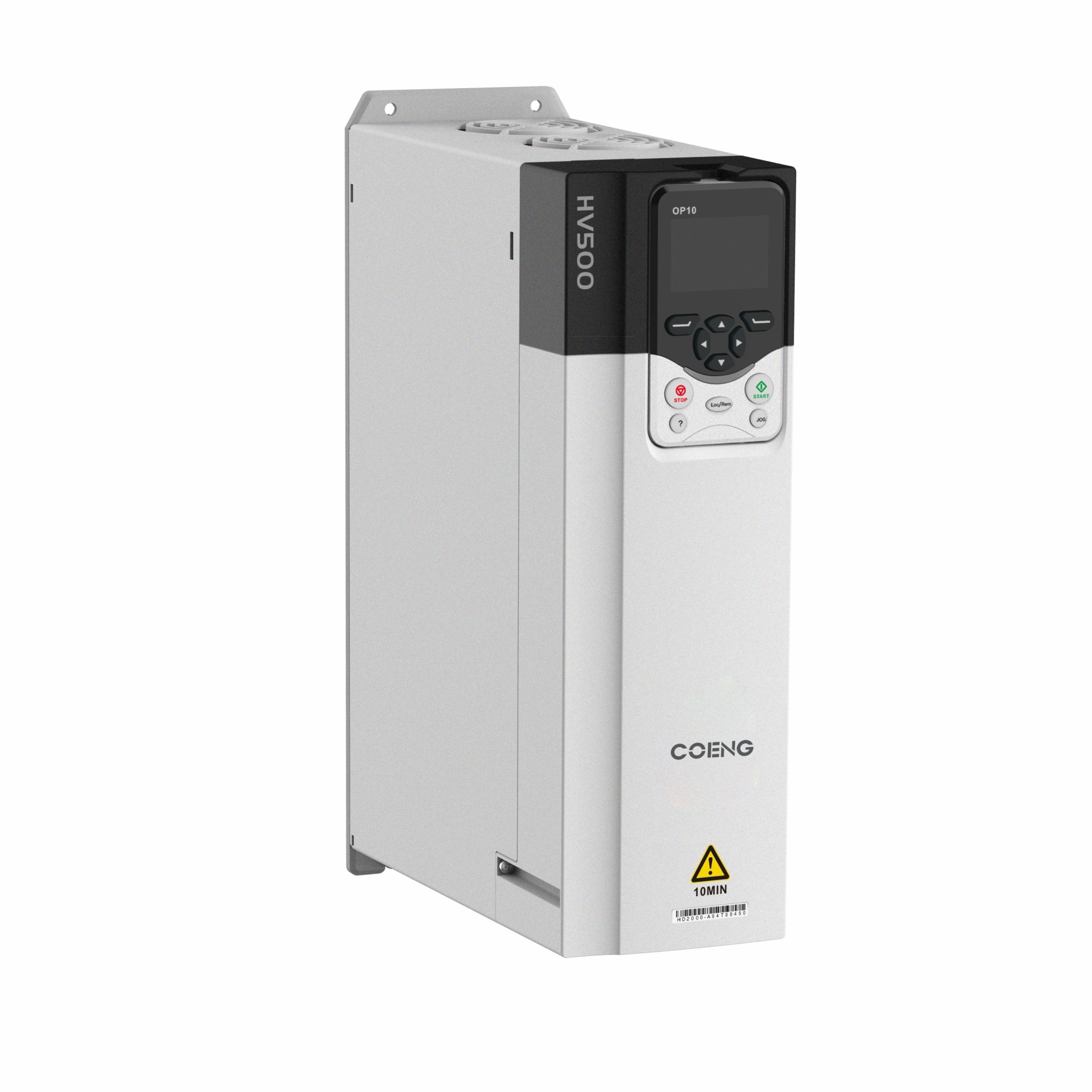

HV500 VFD Variabele frequentie aandrijving Inverter Vector Control Frequency Inverter
| Plaats van herkomst | China |
|---|---|
| Merknaam | COENG |
| Certificering | EC |
| Modelnummer | HV500 |
| Min. bestelaantal | 1 |
| Verpakking Details | Karton, Triplexgeval |
| Levertijd | 10-30working dagen |
| Betalingscondities | L/C, T/T, Western Union |
| Levering vermogen | 20000SETS/YEAR |
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Beschermingsgraad | IP20 | Koelweg | gedwongen luchtkoeling |
|---|---|---|---|
| Efficiëntie | 5.5kW~22kW: ≥93%; boven 30kW: ≥95% | Inputvoltage | 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, 500V (-15%) ~ 690V (+10%) 3Fase |
| Invoerfrequentie | 50 Hz/60 Hz ± 5% | Uitgangsspanning | 0V~Inputspanning |
| Uitgangsfrequentie | 0 Hz ~ 500 Hz | ||
| Markeren | De veranderlijke Omschakelaar van de Frequentieaandrijving,HV500 variabele frequentiedruk,Vectorcontrolefrequentie-omvormer |
||
Productomschrijving
HV500 High Performance VFD Variable Frequency Drive Converter Vector Control Frequency Inverter
Productbeschrijving
Gebaseerd op de superieure besturingsprestaties van de HD2000-technische VFD, is de HV500 een hoogwaardige VFD met productconcepten vangemakkelijk te gebruiken en duurzaam voor middelgrote/hoge industriële toepassingen en toepassingen met één aandrijving.
HV500 wordt veel gebruikt in metallurgie, hefmachines, papierindustrie, chemische industrie, mijnbouw, textielindustrie, landenergie en energieopslag.
ProductenKenmerken
HV500 VFD-functie
Duurzaamheid
· Voldoen aan de mechanische trillingen van 3M3 tijdens het laden en verbeteren de duurzaamheid van het product in moeilijke trillingssituaties zoals auto's, metallurgie, enz.
• Onafhankelijk ontwerp van luchtleidingen, gescheiden van gevoelige onderdelen en verbetering van de aanpassingsvermogen aan een harde omgeving
· Ingebouwde dynamische temperatuurmodellen voor verbindingen, unieke kortsluitingen en andere beschermingstechnologieën, die de veiligheid van de producten vergroten
· Drie anti-verf en automatisch sproeien, enkel bord en volledige machine zijn volledig automatisch meting100% verouderingstest, uitgebreide bescherming van de productkwaliteit
HV500 VFD-kenmerken
Verscheidenheid
· CE, cULus, STO International Certification Standard, in overeenstemming met RoHS
· Ondersteuning van Open Loop V/F, Open Loop Vector Control (OLVC) Close Loop Vector Control (CLVC)
• Ondersteuning als synchrone motor, permanente magneet synchronisatie motor, elektrische excitatie synchronisatie motor en andere motor aandrijving besturing
• Een breed bereik aan ingangsspanning, ondersteunt 220V (200~240V), 380V (380~480V) en 690V (500~690V)
· Ondersteuning van Profibus, CANopen, Ethercat, Profinet IO en Modbus
De haalbaarheid
• Ondersteuning van externe 24V gelijkstroomtoevoer, veilig en snel debugging en toepassing
· Ingebouwde remmen voor een gemakkelijke bedrading en ruimtebesparing
· "Boek" type ontwerp, naadloze naast elkaar montage, ruimtebesparing
LCD-schermpaneel, ondersteuning voor APP en hopeInsight-software, slimme interconnectie en monitoring, inbedrijfstelling en debugging online
Uitstekende controle
Meester-slaafcontrole
De master-slave-besturingsfunctie is voornamelijk ontworpen voor multi-machine toepassingen en ondersteunt stijve en flexibele verbindingen van de aandrijflijn.De meester controleert de snelheid en de slaaf controleert het koppelIn de flexibele verbinding kunnen zowel de master als de slave de snelheid regelen.
Slave via een seriële communicatie link.
Torkrespons
Technische
· Verhoog het koppel in de koppelregelaarstand, reactietijd 2 ms
Compatibel
· Excitatie- en koppelstroom sterk losgekoppeld, hoge belastingcapaciteit, breed bereik van snelheidsregeling, uitstekende dynamische respons
Belangrijkste technische punten voor de waarneming van de magnetische keten en de snelheidsraming
· Met behulp van een volorde magnetische ketenobservator met gesloten lus,het motortoerental en de weerstand van de stator worden adaptief bepaald volgens de geschatte fout van de statorstroom en de schatting van de magnetische keten van de rotor
· nauwkeurige magnetische ketenobservatie en snelheidsramingmodel, gegarandeerd 0,5 Hz 150% hoog startkoppel in OLVC-besturingsmodus, evenals open ring nul-snelheidshoverfunctie
Snel debuggende software
De VFD's zijn via glasvezel verbonden met de pc. De software heeft een groot aantal professionele debuggingfuncties, zoals batchparameterinstellingen, downloaden van foutgegevens en golfvormanalyse,een hoge snelheidssciloscoop en een groot aantal bewerkingsfuncties, de software
ondersteunt seriële of Ethernet-communicatie, zodat de software de omvormer kan onderhouden via seriële communicatie,maar ook via de centrale bediening via Ethernet onderhoud van de omvormerHet schema luidt als volgt:
Operatiepaneel
HIC200-OP-10-W is een intelligent bedieningspaneel dat onafhankelijk is ontwikkeld voor hoogwaardige transmissieproducten en dat informatief, gebruiksvriendelijk is
en gemakkelijk te gebruiken, en volgens de verschillende configuraties van het paneel, is het verdeeld in twee soorten: Wifi functie en zonder Wifi functie,
Deze systemen kunnen gemakkelijk worden toegepast op een systeem met een enkele transmissie met meerdere VFD's en kunnen het systeem monitoren en aanpassen.
Aanhangsel
| Facultatief | Module | Functie |
| Keyboardbasis | HVKMB | Afhankelijk van de situatie kan de basis worden geïnstalleerd in de gespecificeerde positie en de aandrijving kan worden bediend door het toetsenbord te bedienen |
| Communicatieadapter | HVCOM-USB | De schijf kan hoge snelheid communicatie met de computer via deze optie te bereiken |
| Profibus-DP Expand Card | HVCOM-DP | Het is voor Profibus-DP bus communicatie, Het kan de monitoring en diagnose van omvormers te vervullen |
| ABZInkrementele code schijf Uitbreidingskaart |
HVPG-ABZ | Code schijf uitbreidingskaart, inkrementele code schijf voor ABZ signaaluitgang, programmabele sturing, compatibele single/bipolaire uitgang van de code schijf |
| CANopen Uitbreidingskaart | HVCOM-CAN | Het is voor CANopen bus communicatie, het kan voldoen aan de monitoring en diagnostiek van omvormers |
| Driedimensionale spanning detectiemodule |
HVVMU | Detectie van driefase spanning, kan worden gebruikt voor permanente magnetische synchrone motor soft start grid, snelheidscontrole en andere functies |
Technische specificatie
| Technische specificatie | ||
| Input/output Kracht |
Invoer Uin | 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, 500V (-15%) ~ 690V (+10%) 3fase |
| Invoerfrequentie | 50 Hz/60 Hz ± 5% | |
| Ontwijkingsgraad van Uin | ≤ 3% | |
| Uitvoer Uout | 0V~Input Uin | |
| Uitgangsfrequentie | 0 Hz tot 500 Hz | |
| Controle Prestaties |
Motortype | Asynchrone / synchrone |
| Controlemethode | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) | |
| Versnellingsbereik | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Startmoment | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Torknauwkeurigheid | ≤ 5%, vectorcontrole | |
| Koppelpulsatie | ≤ 5%, vectorcontrole | |
| Precisie van de snelheidsregeling | OLVC 0,2%, CLVC 0,01% | |
| Torkrespons | < 5 ms, vectorcontrole | |
| Dynamische snelheidsreductie | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Versnelling en vertraging | 0.0s~3200.0s, 0.0min~3200.0min | |
| Torkheffen | 00,0% tot en met 30,0% | |
| Overbelasting | Zware belasting 150% 1min/5min, lichte belasting 110% 1min/5min | |
| V/F-curve | Meerdere manieren: lineaire V/F curve, 5 soorten koppelvermindering karakteristieke curve modus (2.0 vermogen, 1.8 vermogen, 1.6 vermogen, 1.4 vermogen, 1.2 vermogen), door de gebruiker gedefinieerde VF curve | |
| Invoerfrequentie nauwkeurigheid | Digitaal: 0.01Hz, analoog: 0.01Hz | |
| Controle Prestaties |
Versnellings- en vertragingskurve | Rechte, S-bocht |
| Versnelling van het voertuig | 16-snelheidsstappen Bewerking via besturingsterminals | |
| Automatische spanningsregeling (AVR) |
Automatisch de uitgangsspanning constant houden wanneer de netspanning binnen een bepaald bereik verandert | |
| Vaste lengte | Gezette en vaste lengtecontrole | |
| Ingebouwde PID | Het kan gemakkelijk worden gebouwd gesloten lus besturingssysteem | |
| Verbeteringsfunctie | Vrije functieblok | |
| Input/output Kracht |
Frequentie ingesteld | Sleutelbord, Up/Down terminals, Multiple Speed-Steps Operation, Terminals Pulsation, Com |
| Analoog-invoerterminals | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Digitale invoerterminals | DI1-DI6, 6 programmeerbare digitale invoerterminals, optocoupler isolatie, compatibel met drain/bron input | |
| Digitale ingangs-/uitgangsterminals | DIO1: snelle pulsautoutput, normale input/output; DIO2: snelle pulsautoutput, normale input/output | |
| Analog-uitgangsterminals | 2 snaren 0V~10V/0 (4) mA~20mA | |
| Uitgang van de relais | 2Strings Contacttype FormulierC | |
| Meting van motortemperatuur | Ondersteuning PT100/PT1000/KTY84 | |
| STO-interface | SIL3/PLe Veilig koppel uitschakelen | |
| Com | Protocol nr. | Modbus RTU (Standard), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| Milieu | Hoogte | Operatie zonder verlaging binnen 2000 m hoogte; 2000 m/4000 m, elke 100 m opheffing, verlaging 1% (huidig) |
| Operatietemperatuur | -25°C~+40°C (40°C~55°C Verwarming) | |
| Vochtigheid | 15% tot 95%, zonder condensatie | |
| Vibratie | 3M3, IEC60721-3-3 | |
| Bergingstemperatuur | -40°C~+70°C | |
| Plaats van de operatie | Binnen, zonder direct zonlicht, zonder brandbare, corrosieve gassen, vloeistoffen en geleidende deeltjes | |
| Aanhangsel | Coderingskaart, communicatie-uitbreidingskaart, spanningsdetectie-kaart | |
| Beschermingsfunctie | Kortsluiting, overstroom, overbelasting, overspanning, onderspanning, faseverlies, overtemperatuur, externe storing, enz. | |
| Efficiëntie | 5.5kW~22kW: ≥93%; boven 30kW: ≥95% | |
| Installatiemethode | Kabinet | |
| Beschermingsniveau | IP20 | |
| Koeling | Geforceerde luchtkoeling | |
