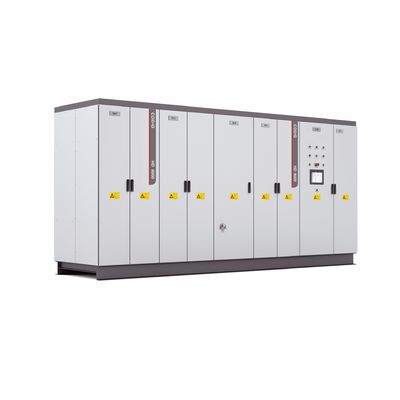

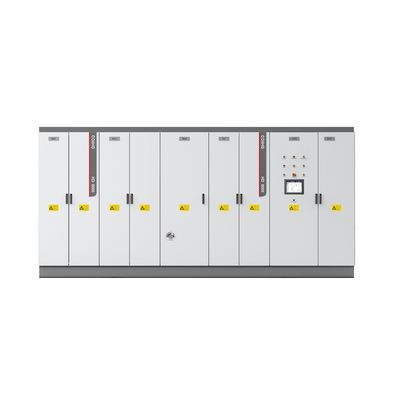

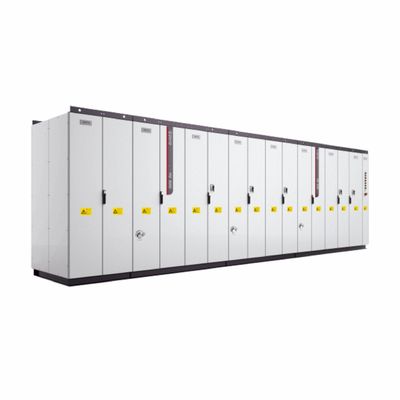

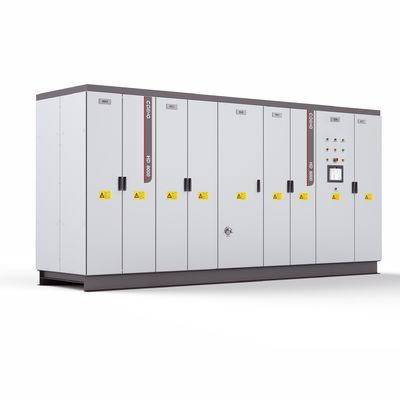

HD8000 Medium Voltage Engineering VFD System High Power Vfds

  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
Plaats van herkomst China
Merknaam COENG
Certificering CE
Modelnummer HD8000
Min. bestelaantal 1
Verpakking Details Houten behuizing
Levertijd 10-30working dagen
Betalingscondities L/C, T/T, Western Union
Levering vermogen 20000SETS/YEAR

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nomenclatuurspanning aan de netzijde 2: 1900V 3: 3300V 6: 6600V Nominale spanning aan de motorzijde 3A: 10 kV
Kracht 10: 10MVA Rectificatiemethode P: PWM D: Diodebasis rectificatie
Gemeenschappelijke busrectificatiemethode Blank: eenmalige rechtstelling 2: dubbele rechtstelling Gemeenschappelijke busomvormermethode Blank: enkelvoudige D: dubbele omvormer T: drievoudige omvormer
Markeren

HD8000 VFD-systeem

,

vfds

,

VFD-systeem voor middelspanning
Laat een bericht achter
Productomschrijving

HD8000 Medium Voltage Engineering VFD-systeem Hoogvermogen VFD-systeem Variabele frequentiedrukconverter

HD8000 Medium Voltage Engineering VFD-systeem Hoogvermogen VFD-systeem Variabele frequentiedrukconverter



Inleiding van het product

De HD8000-serie VFD is een hoogvermogen aandrijfsysteem met een AC-DC-AC-omvormer en een DC-AC gemeenschappelijke DC-bus multi-assige motor aandrijving.Het maximale vermogen kan 30MVA bereiken voor een enkele machine en 60MVA voor parallelle werkingHet modulaire hardware- en engineeringsoftwareontwerp
Het concept stelt het in staat om te werken voor verschillende complexe omstandigheden.
De HD8000-serie VFD maakt gebruik van de IGCT-presspack en de diode en de vloeibare koelmethode. De hele machine voldoet aan het beschermingsniveau IP54 en heeft een uitstekende aanpassingsvermogen voor het milieu, hoge betrouwbaarheid,uitstekende warmteafvoerprestaties en klein volume, zijn er twee- en vier-kwadranten rectificatieoplossingen.
  • Gewoonlijk:een-/meerdereas aandrijving, IP54-bescherming, twee-/vier-kwadranten
  • Ontwerp:modulair ontwerp
  • Rectificatie:multi-impuls basis rectificatie, smart rectificatie en PWM rectificatie
  • Spanningsniveau:Voor elektrische apparaten:
  • Maximaal vermogen:30MVA (eenvoudig) 60MVA (parallel)
  • Compatibele motor:asynchrone inductiemotor, permanente magneet synchrone motor, elektrisch opgewonden synchrone motor
  • Controlemethode:V/F, close-loop vectorcontrole met sensor, open-loop vectorcontrole zonder sensor
  • Koeling:waterkoeling
Toegang tot het product
  • Metallurgische techniek
  • Transport van olie en gas
  • Testplatform
  • Vernieuwbare energie
  • Spoorvervoer
  • Mijnbouw & Lifting
  • Maritieme uitrusting
  • LNG
  • Stroombron
  • Energieopslag
Technische specificatie
HD8000 Technische specificaties
HD8000 3306 3308 3310 3312 2624 AA30 6640 AA60
R Ectificatie van de basis Inlaatspanning 3300V 1900 V 10 kV andere elektrische apparaten 10 kV
Invoerfrequentie 45 Hz tot en met 66 Hz
Overbelasting 110% @ nominale stroom, 120% @ nominale stroom 60s
EffiWetenschap ≥99%
Vermogensfactor ≥ 0,95 (nominale stroom, uitgerust met 2% wisselstroominvoerreactor)
Bescherming overbelastingbescherming, oververhittingbescherming, kortsluitbescherming, foutvoorspelling, enz.
RecPWM
Vervaardiging		 Invoerfrequentie 45 Hz tot en met 66 Hz
Overbelasting 110% @ nominale stroom, 120% @ nominale stroom 60s
EffiWetenschap ≥ 98,5%
Vermogensfactor verstelbaar (standaard 1)
Bescherming overbelastingbescherming, oververhittingbescherming, kortsluitbescherming, foutvoorspelling, enz.
Inverter Uitgangsspanning 3300V andere elektrische apparaten 10 kV andere elektrische apparaten 10 kV
Maximale uitgangsfrequentie

110 Hz
Snelheidsstabiele nauwkeurigheid OLVC: 0,01%, CLVC: 0,01% OLVC: 0,01%, CLVC: 0,01%
Snelheidspuls OLVC: 0,2%, CLVC: 0,1% OLVC: 0,4%, CLVC: 0,2%
Startmoment OLVC: 150%, CLVC: 200% OLVC: 130%, CLVC: 150%
Regeling van het koppel V/F: Ja, OLVC: Ja, CLVC: Ja V/F: Ja, OLVC: Ja, CLVC: Ja
Koppelnauwkeurigheid OLVC: 5%, CLVC: 2% OLVC: 5%, CLVC: 2%
Torse-responstijd OLVC: 5 ms, CLVC: 5 ms OLVC: 5 ms, CLVC: 5 ms
Roterende reactietijd OLVC: 100 ms, CLVC: 100 ms OLVC: 150 ms, CLVC: 150 ms
Dynamisch dalingsequivalent OLVC: 0,5%*s, CLVC: 0,25%*s OLVC: 1%*s, CLVC: 0,5%*s
Overbelasting 110%@nominale stroom, 120%@nominale stroom 60s
Milieu Temperatuur Inlaattemperatuur ≤ 40
Hoogte ≤ 4000m (2000m~4000m bij afschrijving)
Mechanische gegevens IP-bescherming IP54
Koeling Waterkoeling
Anti-corrosie C4-M
Selectietabel van de HD8000-serie
Module Netspanning Motorspanning Kracht Gekwalificeerd Maximaal f Grootte (W*D*H) (mm) Notitie
HD8000-3306 3300V 3300V 6MVA 1050A 110 Hz 4600*1300*2200 bevat waterkoelkas
HD8000-3308 8MVA 1400A
HD8000-3310 10MVA 1750A
HD8000-3312 12MVA 2100A
HD8000-2624 1900 V andere elektrische apparaten 24MVA 2100A 7800*1300*2200
HD8000-AA30 10 kV 10 kV 30MVA 1750A 10600*1300*2200
HD8000-6640 andere elektrische apparaten andere elektrische apparaten 40MVA 3500A 15600*1300*2200
HD8000-AA60 10 kV 10 kV 60MVA 3500A 21200*1600*2200

Productkenmerken
Ingenieursontwerpconcept
Kenmerken
• IP54-bescherming zodat het systeem een zeer sterke aanpassingsvermogen heeft
· Redundant ontwerp van belangrijke componenten om de kans op stilstand van het systeem te verminderen
• Geavanceerde IGCT en thyristor die het energiesysteem ultra-hoge betrouwbaarheid bieden
· Het gebruik van dubbele perszakken, uitstekende warmteafvoerprestaties waardoor het systeem een ultra-hoge vermogendichtheid heeft
· Eerste klas beschermingsfouten systeem
• Een krachtig bewakingssysteem voor volledige gegevens voor klanten
· Een overvloed aan optionele accessoires
Bescherming
· IGCT-voorspraak + brugcircuitarm door middel van beveiligingstechnologie
· Real-time detectie van de momentwaarde van de wisselstroomterminal, die het uitschakelen van hoge stroom verbiedt
Uitstekende controle
• Dubbele vier-kwadranten werking om tegemoet te komen aan de feedback van elektrische en remenergie
• Een snelle dynamische respons op het koppel om te voldoen aan de eisen van het systeem voor het onderdrukken van mechanische resonantie
• De motor wordt synchroon in secties gemoduleerd om te voldoen aan de hoge prestatievereisten van staalwalsen, heffingen, enz.
· Geschikt voor verschillende motoren (inductiemotoren, permanentmagneet synchrone motoren, elektrisch opgewonden synchrone motoren, enz.)
Overbelastingscurve
· 110% @ nominale stroom, 120% @ nominale stroom 60s

Ingenieursontwerp
Modulair ontwerp
· Intelligent foutdiagnosesysteem, snelle positionering
• Modulair ontwerp van belangrijke onderdelen, hoge consistentie en hoge betrouwbaarheid
· Gemakkelijk onderhoud
Intensief seismisch ontwerp
· IEC 60721 3M5 mechanische omstandigheden-stabiele werking
· Precieze mechanische constructie zorgt voor een hoge aardbevingsbestendigheid
Aanpasbaar communicatieprotocol
· het ondersteunt het gevestigde communicatieprotocol, dat een naadloze verbinding met de ingebouwde PLC kan realiseren en gemakkelijker is voor vervanging en onderhoud
· Ondersteunt veldbus: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP

Betrouwbaarheidsgarantie van HD8000
Standaardisering van de productie en fabrieksproeven
· Het testproces wordt automatisch gecontroleerd en het gehele proces is traceerbaar
· Alle producten ondergaan vóór verzending de verouderingstest van 100%V en 100%Pn
· Perfecte MES-managementsysteem om productie-efficiëntie te garanderen
· Het toonaangevende testplatform in de industrie en het kan de kwaliteit van het product te waarborgen, omdat het kan voldoen aan de verschillende spanningsniveaus en verschillende rechtgever modus van de aandrijving volle belasting test

Snel debuggen software van HD8000
· De software voor snelle debugging is via glasvezel met de pc verbonden. De software heeft een groot aantal professionele debuggingfuncties, zoals batchparameterinstelling,downloaden van foutgegevens en analyse van de golfvormDe software ondersteunt seriële of Ethernet-communicatie, zodat de software de VFD via seriële communicatie kan onderhouden.of het VFD in de centrale bedieningsruimte via Ethernet onderhouden.
